带安装座连杆机械结构设计

　　在往复式动力传递场景中，这类带一体式安装基座的连杆是核心传力构件，常见于小型内燃机、冲压设备送料机构、农业机具的动作执行端，区别于传统分体式连杆，该结构将铰接安装座与杆身做一体化设计，减少了装配环节的累计误差，也降低了长期交变载荷下连接螺栓松动失效的概率。从结构功能来看，一端的叉形铰接座用于和主动端的曲柄销配合，通过销轴连接实现圆周运动到直线往复运动的转换，座体上预留的两个同轴销孔做了公差收紧设计，装配后可减少销轴的径向窜动，避免传动过程中产生额外冲击载荷；另一端的圆柱杆身用于和从动端的滑块、活塞或者执行摆臂连接，杆身与基座衔接处做了大圆角过渡，能够分散应力集中点，应对高频往复运动下的疲劳载荷。

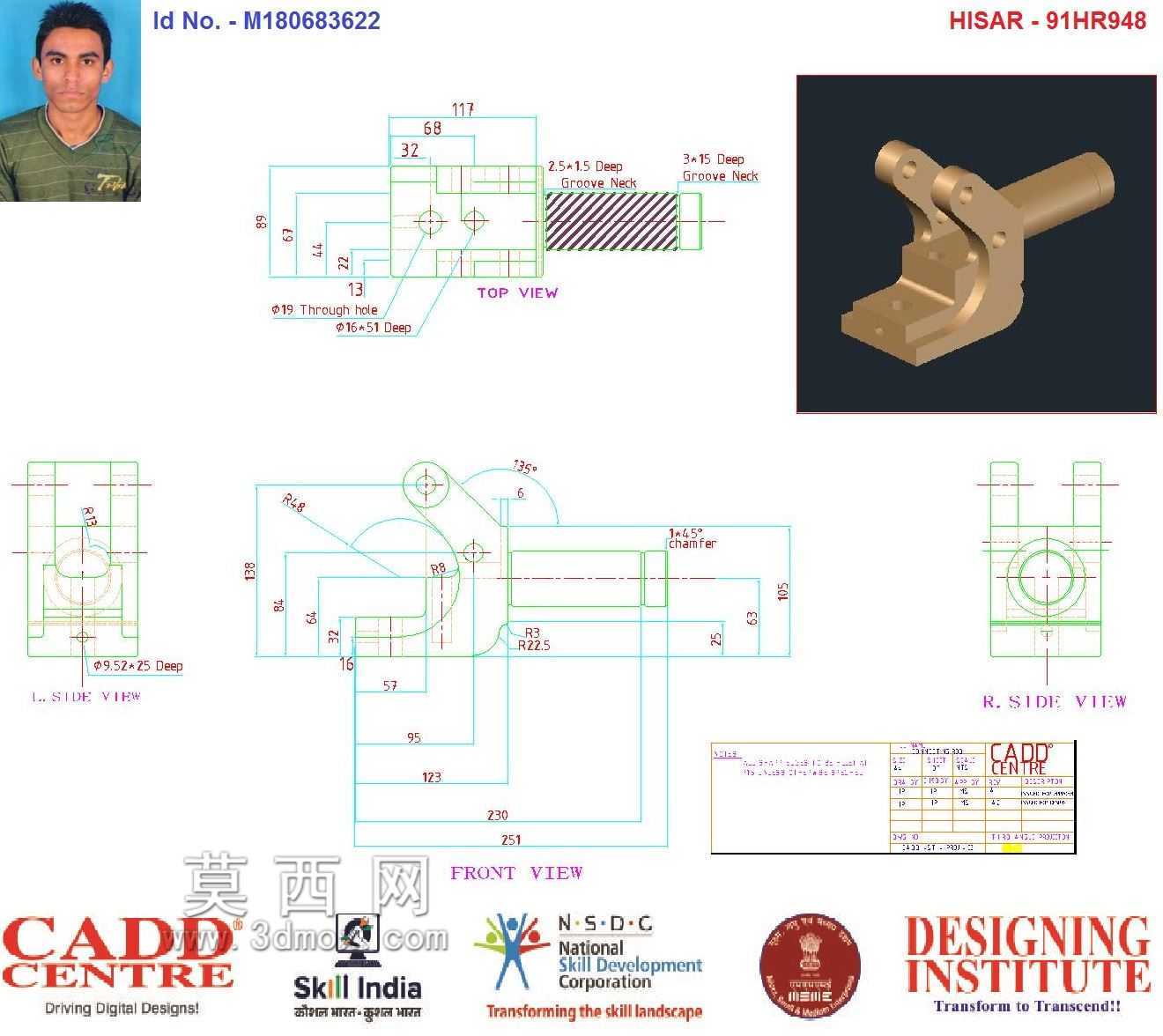

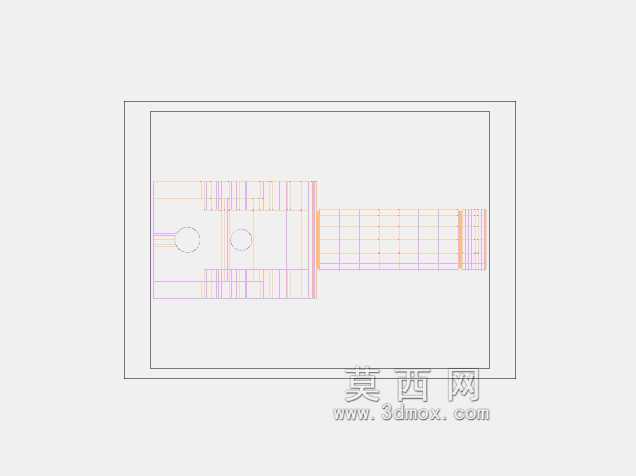

　　设计过程中首先要确定的是两个铰接中心的中心距，这个尺寸直接决定了从动端的行程范围，图中可见主视图上标注的中心距尺寸是整个零件的核心基准，所有形位公差都围绕两个铰接孔的同轴度、孔轴线与杆身轴线的垂直度来设定。安装边界方面，叉形座的外侧宽度、销孔的内径尺寸决定了与其配合的曲柄宽度、销轴直径的选型范围，杆身的外径尺寸则要匹配从动端连接套的内孔规格，顶部视图上标注的安装座平面尺寸，是用来确认安装时周边的避让空间，避免运动过程中与相邻的机座、其他传动构件发生运动干涉。从结构细节来看，叉形座的端面做了铣平处理，装配时可以和曲柄侧面保持均匀间隙，不需要额外加装调整垫片；杆身末端没有做额外的螺纹或者卡槽设计，

　　说明该连杆是通过过盈配合或者横向销钉与从动件固定，适合中等载荷、传动精度要求较高的工况。在实际选型替换时，首先要核对两个铰接中心的距离是否匹配现有机构的行程要求，其次要确认销孔直径、杆身直径与现有配合件的尺寸公差带是否匹配，安装座的外形尺寸不能超出原有安装空间的边界，否则会出现装配后运动卡滞的问题。这类一体化连杆相比分体式结构，整体刚性更好，在高速往复运动工况下的形变更小，传动精度保持性更优，适合用在对传动响应速度有要求的小型自动化设备、小型动力设备中，设计时没有多余的减重孔或者装饰性结构，所有结构特征都服务于传力和装配需求，过渡圆角的尺寸也经过应力校核，避免在交变载荷下出现根部断裂的问题。
