多视角连杆机械结构工程设计方案

　　在往复式动力传递场景中，连杆是连接运动副、实现动力换向与扭矩传递的核心承载构件，这类零件广泛分布在内燃动力单元、冲压执行机构、往复泵组等需要将回转运动转化为直线往复运动，或是反向将直线推力转化为回转扭矩的设备结构中。从实际工况来看，连杆工作过程中需要持续承受交变的拉压载荷、瞬时冲击载荷，部分高速运行场景下还要克服自身往复运动产生的惯性力，因此其结构设计的合理性直接决定了整套传动机构的运行寿命与可靠性。

　　从这份多视角工程设计内容来看，设计阶段首先围绕安装边界做了尺寸约束：连杆大端用于连接回转曲柄轴，内孔的配合公差需要匹配对应轴径的安装要求，孔壁预留了足够的承压厚度，避免长期交变载荷下出现孔壁变形、开裂的问题；小端用于连接往复运动的活塞销或是滑块销轴，孔位与大端孔的中心距是决定整套机构运动行程的核心参数，视图中对中心距尺寸做了严格的公差标注，同时对两孔的轴线平行度提出了形位公差要求，避免安装后出现运动卡滞、偏磨的问题。杆身部分采用了变截面的过渡结构，从大端到小端平滑收窄，既保证了杆身的抗弯、抗扭刚度，又尽可能降低了零件自身重量，减少高速往复运动时的惯性冲击，杆身与两端孔位的连接处做了大圆角过渡，避免应力集中导致的疲劳断裂，这也是连杆类零件设计中规避失效风险的核心细节。

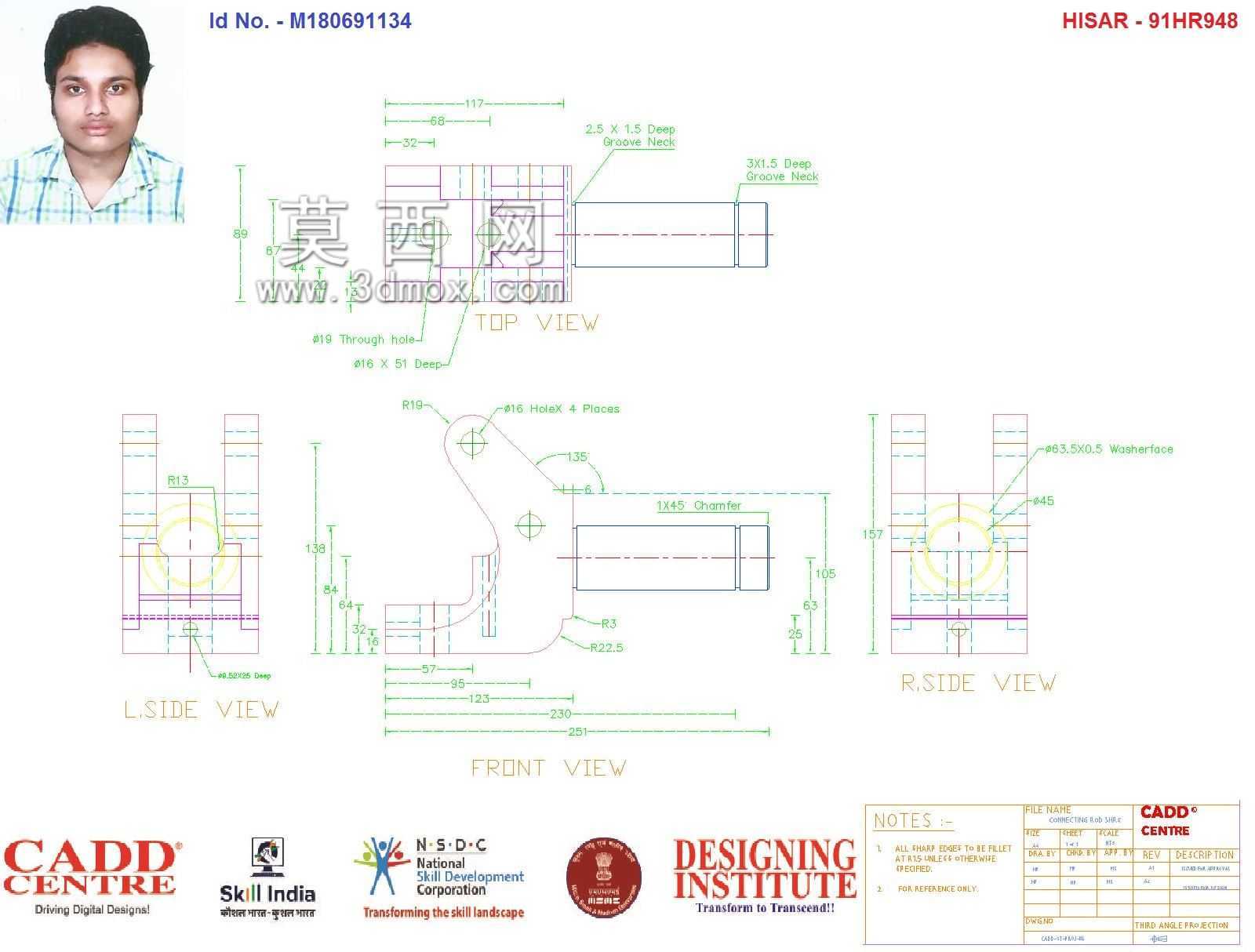

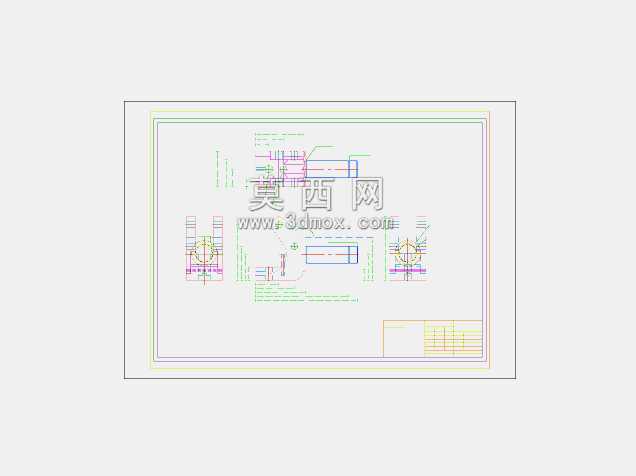

　　视图中完整呈现了连杆的正视、侧视、俯视三个核心投影视角，每个视角都标注了关键的外形尺寸、安装孔位尺寸、过渡圆角参数，能够直接指导生产加工的工序排布：加工时需要先完成毛坯锻造，通过模锻保证杆身的金属纤维走向与受力方向一致，提升零件整体的抗疲劳性能，之后依次完成两端孔的粗镗、精镗，保证孔的圆柱度与表面粗糙度符合配合要求，两端面的铣削需要保证平面度，避免安装时出现贴合不严导致的附加载荷。从安装适配性来看，这款连杆的尺寸边界适配中小功率的往复式传动机构，大端的剖分结构（若采用分体式大端设计）能够方便曲柄轴的装配与后期维护，小端的衬套安装位预留了润滑介质的导流通道，能够在运行过程中持续为销轴配合面提供润滑，降低摩擦磨损。

　　在实际选型应用中，这类连杆需要匹配对应功率等级的动力输出端，安装前需要校验两孔中心距与设备设计行程的匹配度，确认孔位配合公差与选用的销轴、轴瓦公差带符合配合要求，安装时需要按照规定的扭矩值紧固大端连接螺栓，避免运行过程中螺栓松动导致的结构失效。日常运维过程中，需要定期检查连杆杆身是否存在微裂纹、孔位是否出现异常磨损，配合面的润滑是否充足，尤其是在高负载、高运行频次的工况下，连杆的疲劳损耗是设备点检的核心项目之一。这份设计方案通过多视图的完整尺寸标注，把零件的每个结构细节的加工要求都做了明确呈现，不管是用于生产加工的工艺编制，还是用于三维建模的参数参考，都能提供完整的尺寸依据，避免建模过程中出现结构错漏、尺寸偏差的问题，也能帮助结构设计人员快速理解连杆类零件的受力优化思路，在后续的同类零件设计中参考其应力分散、重量控制的设计逻辑，提升传动结构的整体可靠性。
