多视角连杆机械结构设计方案

　　在各类往复式动力传动系统中，连杆是承担力传递与运动形式转换的核心构件，其结构合理性直接决定整套传动机构的运行寿命与动力输出效率。从实际工程应用场景来看，这类连杆广泛适配于中小功率内燃机、往复式压缩机、冲压设备的曲柄滑块机构中，一端承接曲柄轴的圆周运动输入，另一端通过活塞销或者滑块铰接端将圆周运动转化为直线往复运动，过程中需要持续承受交变的拉压载荷、瞬时冲击载荷，部分高速工况下还要克服往复惯性力带来的附加振动影响，因此结构设计阶段需要对各截面的应力分布做充分校核。

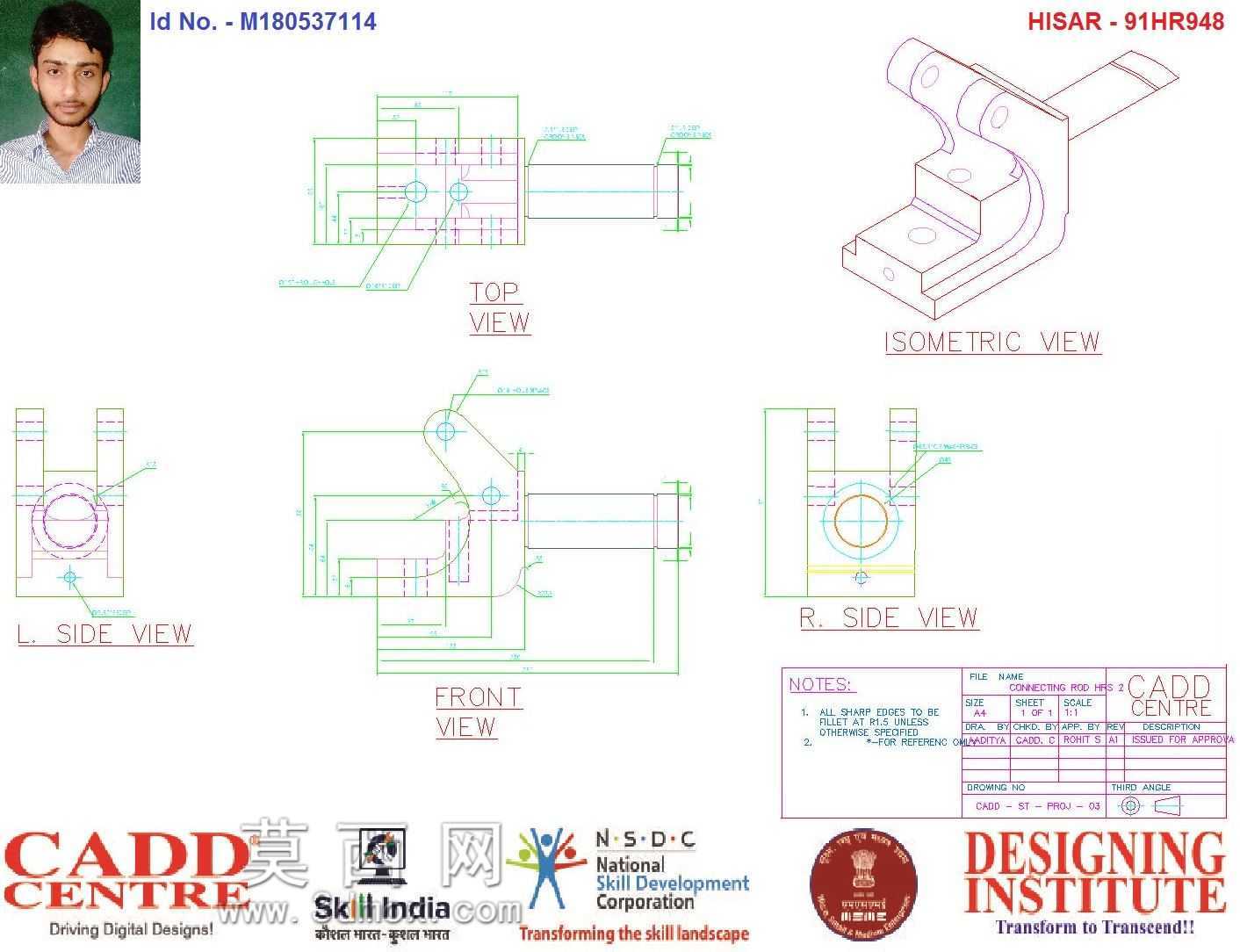

　　从设计思路层面展开，这套连杆结构采用了分体式大端与整体式小端的经典布局，大端配合轴瓦完成与曲柄销的铰接，预留的轴瓦安装位可以保证转动副的润滑脂存储与磨损补偿空间，小端的衬套安装孔则适配活塞销的装配需求，杆身采用变截面工字形结构，在保证纵向抗弯、抗扭刚度的前提下尽可能降低构件自身重量，减少高速往复运动过程中的惯性载荷。多视角工程图完整覆盖了顶面、等轴测、左右侧视、前视的全维度结构表达，各安装孔的同轴度、端面垂直度、孔位间距公差都在视图中做了明确标注，能够直接指导后续的加工工艺编排。

　　关于安装边界与尺寸配合，大端的铰接孔孔径与曲柄销的配合采用基孔制过渡配合，保证转动过程中无多余旷量同时避免装配过紧导致的轴瓦抱死，小端衬套孔与活塞销的配合间隙控制在合理区间，满足热胀工况下的自由转动需求。杆身的过渡圆角全部采用大圆弧平滑过渡，避免应力集中导致的疲劳断裂风险，大端的连接螺栓孔位对称分布，装配时可以通过对角拧紧的方式保证结合面的压紧力均匀分布，不会出现偏载导致的轴瓦偏磨问题。

　　从实际功能特性来看，这套连杆结构在设计时充分考虑了不同工况下的载荷适应性，杆身的截面厚度变化经过受力仿真优化，在最大爆发压力工况下的最大应力值远低于材料的屈服强度，安全系数满足通用动力设备的设计规范。各铰接端的润滑通道预留位置合理，能够在设备运行过程中通过压力润滑系统持续为转动副输送润滑油，降低摩擦副的磨损速率，延长构件的维护周期。等轴测视图清晰展示了构件的三维空间形态，能够帮助装配人员快速理解各部位的空间位置关系，避免装配过程中出现方位错装的问题。

　　在加工工艺适配性上，各视图标注的尺寸基准统一以大端孔轴线与小端孔轴线的中心距为核心基准，所有加工面的尺寸公差、形位公差都围绕这个核心基准标注，减少加工过程中的基准转换误差。端面的加工粗糙度要求匹配铰接副的密封与配合需求，非加工面的结构设计也充分考虑了锻造或者铸造的拔模斜度，不需要额外做过多的工艺补充结构就可以完成毛坯成型，降低前期的毛坯制造成本。对于设备选型与结构设计从业者来说，这套完整的多视图标注能够直接作为同类连杆设计的参考模板，根据具体的载荷参数、安装空间调整对应尺寸即可快速完成适配性设计，不需要从零开始搭建结构框架与标注体系，有效缩短同类传动构件的设计周期。
