45度弯管连接支座结构设计方案

　　在工业流体输送系统的管路布设环节，经常会遇到管路需要转向同时兼顾支撑固定的需求，这类带安装底座的弯头组件，正是为了解决管路转向段的承重、定位以及密封连接问题而设计的结构件。不同于普通的无座弯头，这款结构将弯管本体与方形安装法兰底座整合为一体，省去了额外配置管支架的工序，在紧凑型管路布局中能够大幅节省安装空间，尤其适合设备内部管路排布紧凑、没有多余支架安装位置的场景，比如小型液压动力单元的油路转向、车间压缩空气支管的墙面固定布设、中小型化工配料系统的药液管路转向位置，都能见到这类结构的实际应用。从结构设计逻辑来看，这款弯头采用45度转向角度，相比90度弯头能够大幅降低流体在转向位置的阻力损失，减少管路内部的紊流与冲蚀，

　　对于输送含微小固体颗粒的流体、或者对压降敏感的低压流体管路来说，45度的转向角度能够有效延长管路的使用寿命，降低输送过程中的动力损耗。弯管的上端采用标准圆形法兰连接结构，法兰端面预留了均匀分布的螺栓孔位，能够和同规格的管路法兰直接配对，通过螺栓锁紧配合密封垫片即可实现可靠的密封连接，不需要额外加工焊接坡口，安装和后期拆卸维护都十分便捷。下端的方形安装底座四个角位置同样设置了安装通孔，能够直接通过膨胀螺栓或者机牙螺丝固定在墙面、设备机架或者混凝土基础上，底座和弯管连接的位置做了圆弧过渡加强处理，避免应力集中导致的结构断裂，在管路存在轻微振动的工况下，这种加强结构能够有效抵御交变载荷的冲击，防止焊缝或者连接位置出现开裂泄漏。

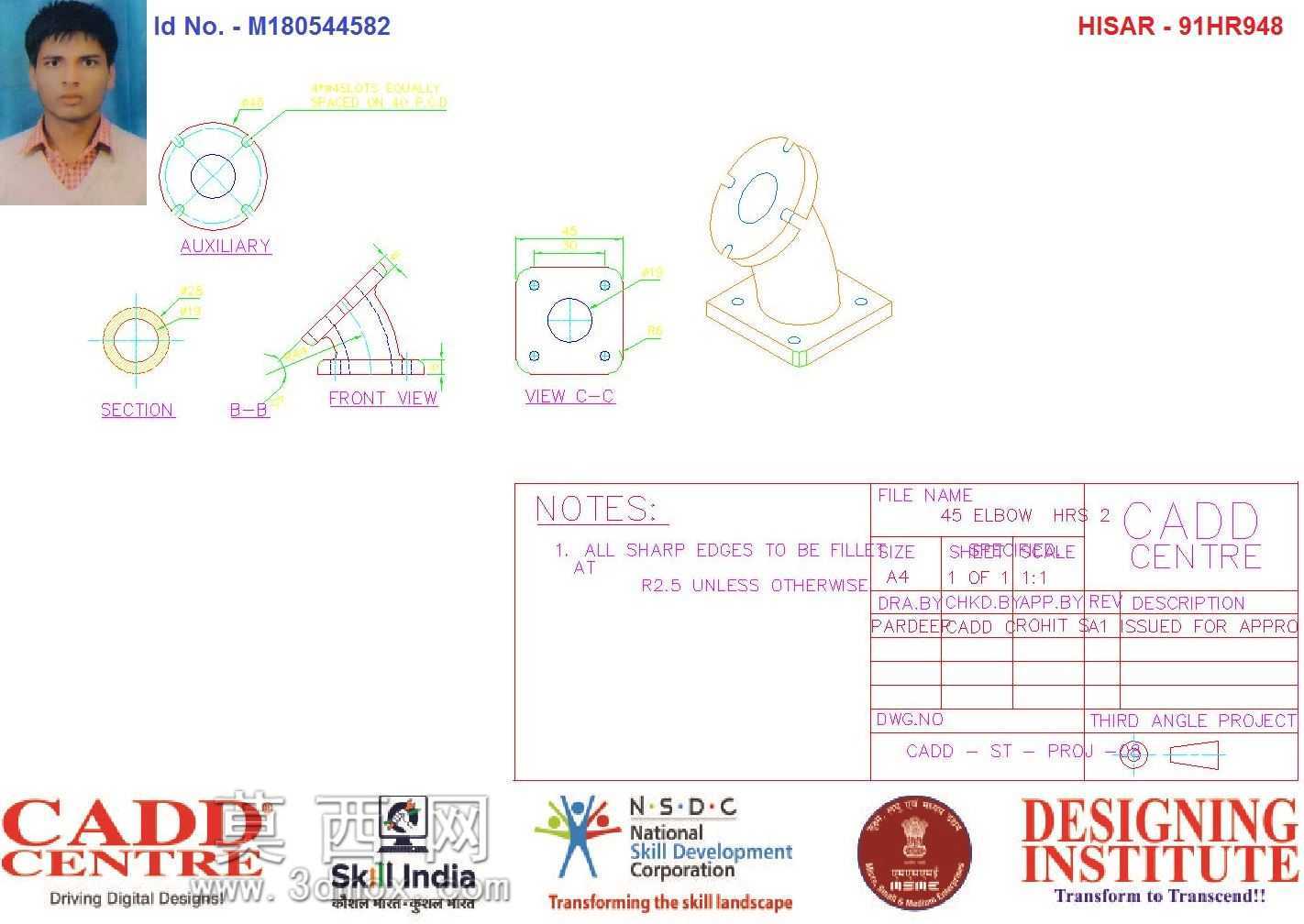

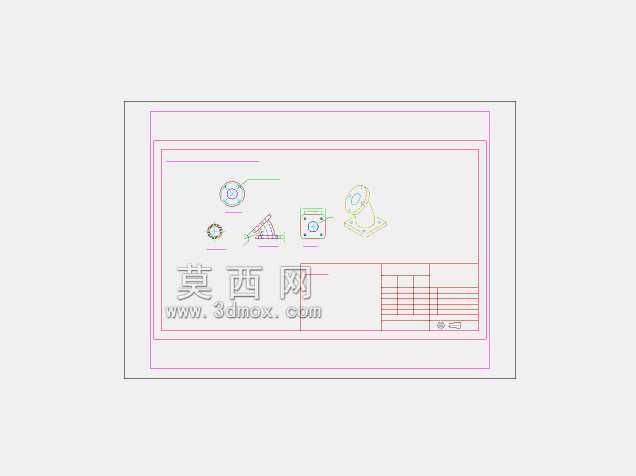

　　从视图表达的设计细节来看，结构设计阶段就充分考虑了加工工艺性，所有的锐边位置都标注了R2.5的倒圆要求，一方面是去除机加工或者铸造过程中产生的毛刺，避免安装过程中划伤操作人员或者密封垫片，另一方面也能够减少应力集中点，提升结构的抗疲劳性能。辅助视图与剖面视图清晰表达了弯管内部的通径尺寸、法兰端面的密封面结构、底座安装孔的位置度要求，加工过程中只要按照视图标注的形位公差控制加工精度，就能够保证安装时法兰对接的同轴度，避免出现密封面错位导致的泄漏问题。第三角投影的视图排布符合国际通用的机械制图规范，能够适配不同地区加工厂的读图习惯，不管是采用铸造后机加工的工艺，还是采用圆钢弯制后焊接法兰的工艺，都能够通过这套图纸准确还原结构尺寸。

　　在实际安装使用过程中，需要先根据底座的安装孔位在固定基础上打好对应的安装孔，将底座固定牢固之后再对接上端的管路法兰，锁紧法兰螺栓的时候要按照对角顺序逐步拧紧，保证密封面受力均匀，避免出现局部压偏导致的泄漏。如果是用于输送有温度变化的流体，还需要在安装时预留适当的热胀冷缩补偿间隙，避免温度变化产生的热应力拉扯弯头结构导致损坏。这类集成了安装底座的弯头结构，相比传统的弯头加独立管支架的组合方案，零件集成度更高，安装工序更少，整体的结构刚性也更好，在很多对安装空间、安装效率有要求的管路场景中，能够有效降低施工难度，缩短管路安装的周期，同时也减少了管路系统的零件数量，降低了后期维护的备件管理成本。设计过程中对弯管的弯曲半径做了优化，既保证了流体转向的顺畅性，也控制了整体的结构尺寸，不会因为弯曲半径过大导致占用过多的安装空间，安装边界尺寸能够适配大多数常规的管路安装空间要求，不需要对周边的其他设备或者结构做额外的避让调整。
