C型夹紧组件机械结构设计方案

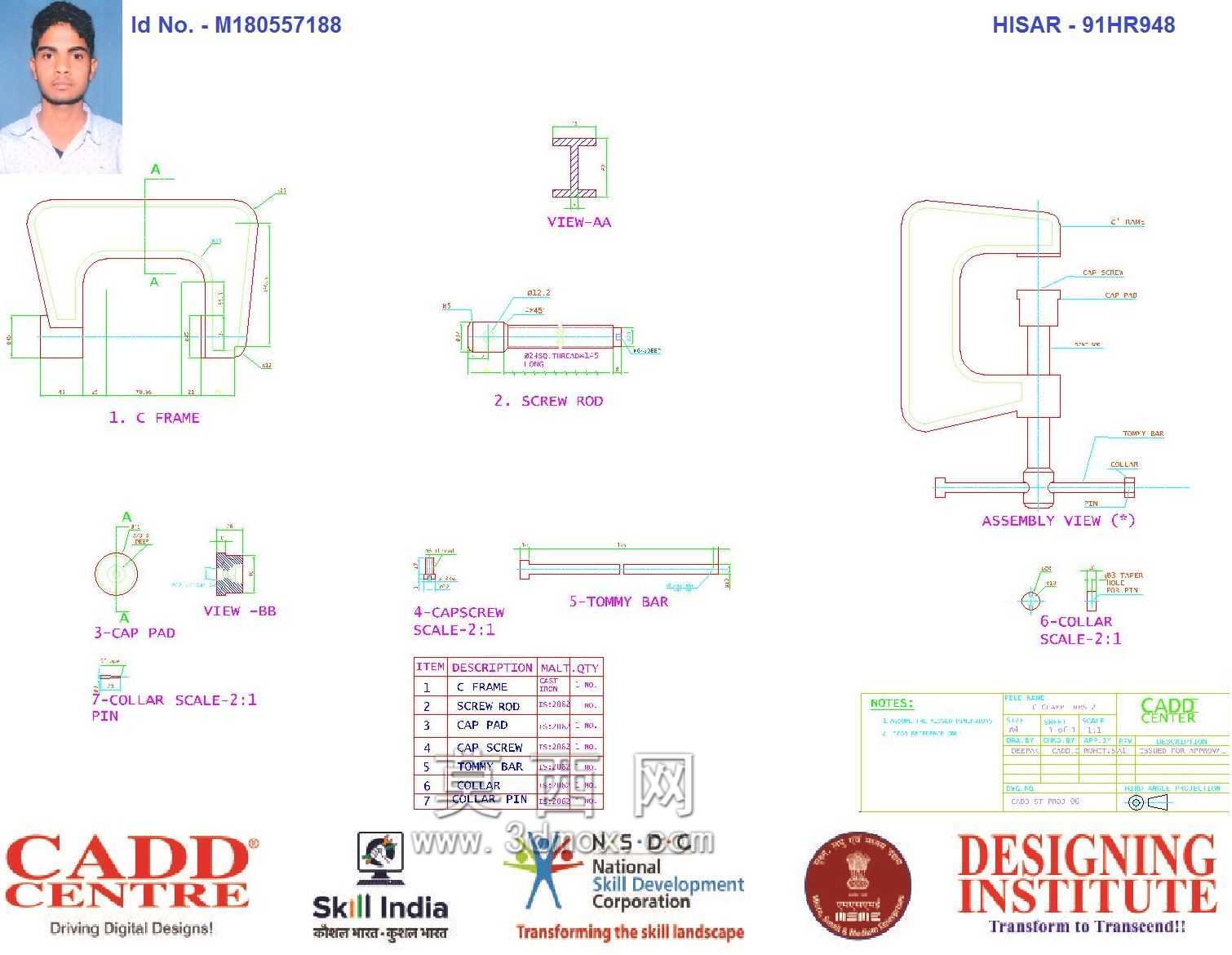

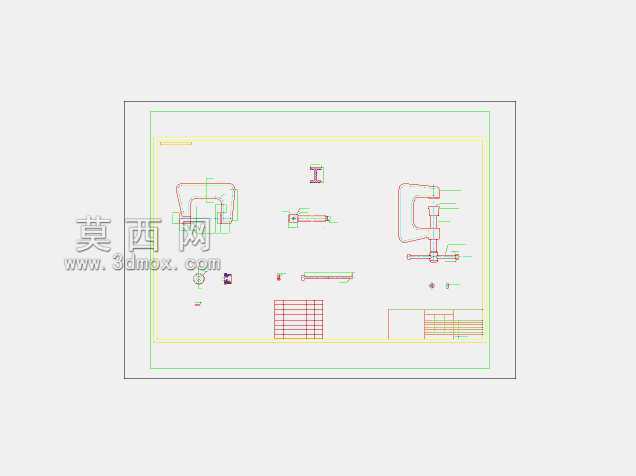

　　这套C型夹紧组件的结构设计，核心围绕手动工装夹紧场景的实际使用需求展开，在车间日常的工件装夹、部件临时固定、小批量零件加工定位等场景中都能适配。整套组件由C型框架、螺杆、压帽、锁紧螺钉、压杆、衬套几个核心零件组成，各零件的配合公差经过合理匹配，能保证夹紧动作顺畅无卡滞，同时长期使用不会出现过度磨损导致的间隙过大问题。

　　从实际使用逻辑来看，C型框架作为整个组件的承载基体，开口尺寸经过合理规划，能够覆盖常规厚度范围内的工件装夹需求，框架的截面采用变截面设计，在受力集中的弯角位置做了加厚处理，避免夹紧力过大时出现框架变形甚至断裂的问题，框架背部的平直基准面可以贴合工作台面或者工装基板安装，保证装夹时的基准统一。螺杆部分采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，能够承受更大的轴向夹紧力，同时具备一定的自锁性能，夹紧后不会因为加工过程中的振动出现松脱，螺杆顶端的压帽采用球面接触设计，和压帽垫配合后，即使被夹紧的工件表面存在一定的角度偏差，也能保证压紧面完全贴合，不会出现点接触压伤工件表面或者夹紧力不足的问题。

　　压杆部分穿在螺杆顶端的横孔内，作为手动施力的部件，长度经过合理设计，既能够保证操作人员用手转动时获得足够的扭矩，不需要额外加延长杆就能达到所需的夹紧力，也不会因为长度过长导致操作时容易磕碰周边设备。衬套安装在C型框架和螺杆配合的螺纹孔位置，采用耐磨材质制作，长期使用磨损后可以单独更换，不需要整体更换C型框架，大幅降低了后期的维护成本。锁紧螺钉用于压帽和螺杆端部的固定，防止夹紧转动过程中压帽从螺杆端脱落，同时也能保证压帽可以小范围自适应转动，适配不同的工件表面角度。

　　从安装边界来看，整套组件的外部轮廓没有突出的尖锐棱角，所有棱边都做了倒角处理，避免操作过程中划伤操作人员，C型框架的底部安装孔位可以适配标准的工作台T型槽螺栓，也可以直接通过压板固定在工装平台上，不需要额外制作定制的安装底座。在设计过程中，各零件的工艺性都做了充分考量，C型框架可以采用铸造后铣削加工的方式制作，也可以直接用型材切割后焊接成型，适合不同加工条件的车间自行生产，螺杆、锁紧螺钉、压杆这些标准件结构的零件，可以直接采购对应规格的标准型材加工，不需要开模定制，小批量制作的成本很低。

　　在实际的机加工车间场景里，这类C型夹紧组件常配合钻床、铣床、钳工工作台使用，用来固定待加工的板材、型材零件，相比液压或者气动夹紧装置，这套手动组件不需要外接动力源，布置灵活，在临时装夹、小批量试制、设备维修临时固定等场景下的使用频率远高于动力夹紧装置。整套结构的受力路径经过反复优化，操作人员施加在压杆上的扭矩通过梯形螺纹转化为轴向的夹紧力，最终通过压帽均匀传递到被夹紧工件表面，C型框架的受力变形量控制在合理范围内，保证夹紧后工件不会出现位移，满足钻削、轻铣、打磨、装配等工序的装夹精度要求。各配合面的表面粗糙度要求也做了合理设定，螺纹配合面、滑动配合面的粗糙度满足传动顺畅的要求，非配合面只需要去除毛刺即可，平衡了加工成本和使用性能。
