20位50SR电缆连接器插头组件结构设计

　　在工业控制、通讯设备、测试仪器的内部线束互联场景中，高密度信号传输的可靠性一直是结构设计的核心考量点，这款20芯规格的050系列SR电缆插头组件，正是针对小空间内多通道信号稳定传输需求开发的互联部件。日常设备运维中经常遇到的线束拉扯导致焊盘脱焊、插头对位偏差导致针脚弯折、多组插头并排安装时干涉等问题，在这款组件的结构设计中都做了针对性的结构优化。从实际装配逻辑来看，这款插头的后壳结构做了专门的应力释放设计，也就是型号中SR标识对应的Strain Relief结构，当电缆受到外部拉扯力时，外力会首先被后壳的线缆抱紧结构吸收，不会直接传递到内部针脚与线缆的焊接位置，从根源上降低了长期使用中虚接、断线的故障概率。针脚排布采用双排错位布局，

　　20个接触针脚在有限的插合面内均匀分布，相邻针脚的间距控制在0.05英寸对应的1.27mm规格，既保证了足够的绝缘爬电距离，满足常规低压信号传输的安规要求，又尽可能压缩了插头整体的截面尺寸，适配设备面板上密集布置的接口安装需求。插合端的导向结构做了不对称防呆设计，插合时只有对位方向正确才能顺利插入，完全避免了现场装配时插反导致的针脚弯折、内部短路问题，对于需要频繁插拔的测试设备接口来说，这种防呆结构能大幅降低现场操作的失误率。外壳部分采用阶梯式限位结构，插头与对应插座插合到位后，外壳上的卡扣会自动卡入插座的限位槽内，不会因为设备运行中的振动出现松脱，同时插合面周边设计了一圈连续的密封贴合面，

　　搭配对应密封圈即可实现基础的防尘防泼溅能力，适配车间内多尘、偶尔有液体溅落的使用环境。从安装边界来看，这款插头的尾部出线位置做了锥形过渡结构，线缆弯折时的弯曲半径不会出现突变，长期弯折使用时线缆外皮不会因为应力集中出现破损，插头整体的外形轮廓没有突出的尖锐棱角，多组插头并排安装在设备面板上时，相邻插头之间不会出现结构干涉，最小安装间距可以控制在插头自身宽度加1mm的间隙，对于高密度布置的接口面板来说，能有效节省面板的安装空间。内部的针脚固定基座采用耐高温绝缘材质，焊接线缆时的高温不会导致基座变形、针脚移位，每个针脚的尾部都设计了焊杯结构，线缆线芯插入焊杯后再进行焊接，相比直接搭焊的结构，焊接强度提升数倍，同时焊杯的深度做了统一控制，

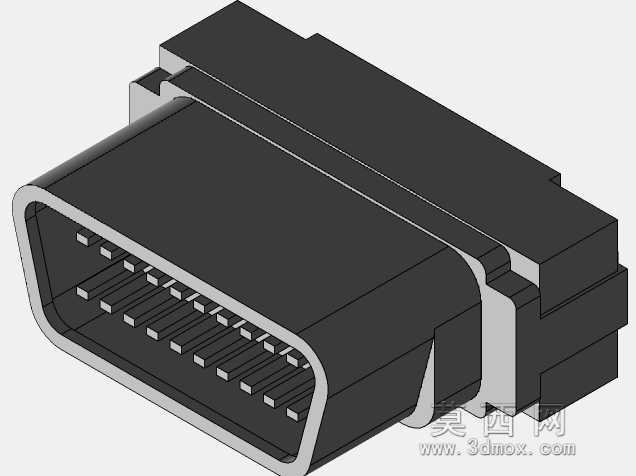

　　焊接时焊锡不会溢出到插合端面，避免了相邻针脚之间的焊锡短路问题。在实际选型应用中，这款插头可以匹配对应规格的板端插座、线端插座使用，覆盖设备内部板对线、线对线的信号传输场景，无论是工业控制柜内的IO信号传输、测试仪器的信号采集线束连接，还是通讯设备内部的低速信号互联，都能满足长期稳定使用的要求。设计过程中对插合寿命做了针对性的结构强化，针脚表面做了耐磨镀层，反复插拔数百次后接触电阻依然能保持在稳定范围内，不会因为镀层磨损出现接触不良的问题。后壳的装配采用卡扣式拼接结构，不需要额外的螺丝固定，线缆焊接完成后直接将上下后壳扣合即可完成装配，相比螺丝固定的后壳结构，装配效率提升明显，同时也避免了螺丝松动脱落导致的内部短路风险。插头的外壳壁厚做了均匀化设计，注塑成型时不会出现缩痕、变形等问题，批量生产时的尺寸一致性好，互换性强，不同批次的产品都可以实现无差别适配，不需要现场做修配调整。对于三维建模从业者来说，这款模型完整还原了插头的所有装配细节，包括针脚的排布位置、后壳的卡扣结构、尾部的应力释放槽、插合端的导向防呆结构，在做设备整体布线设计、面板接口排布设计时，可以直接调用这个模型做干涉检查，提前预判装配过程中可能出现的空间冲突问题，减少实际加工装配时的整改工作量。
