进料止回阀结构设计与工程应用参考

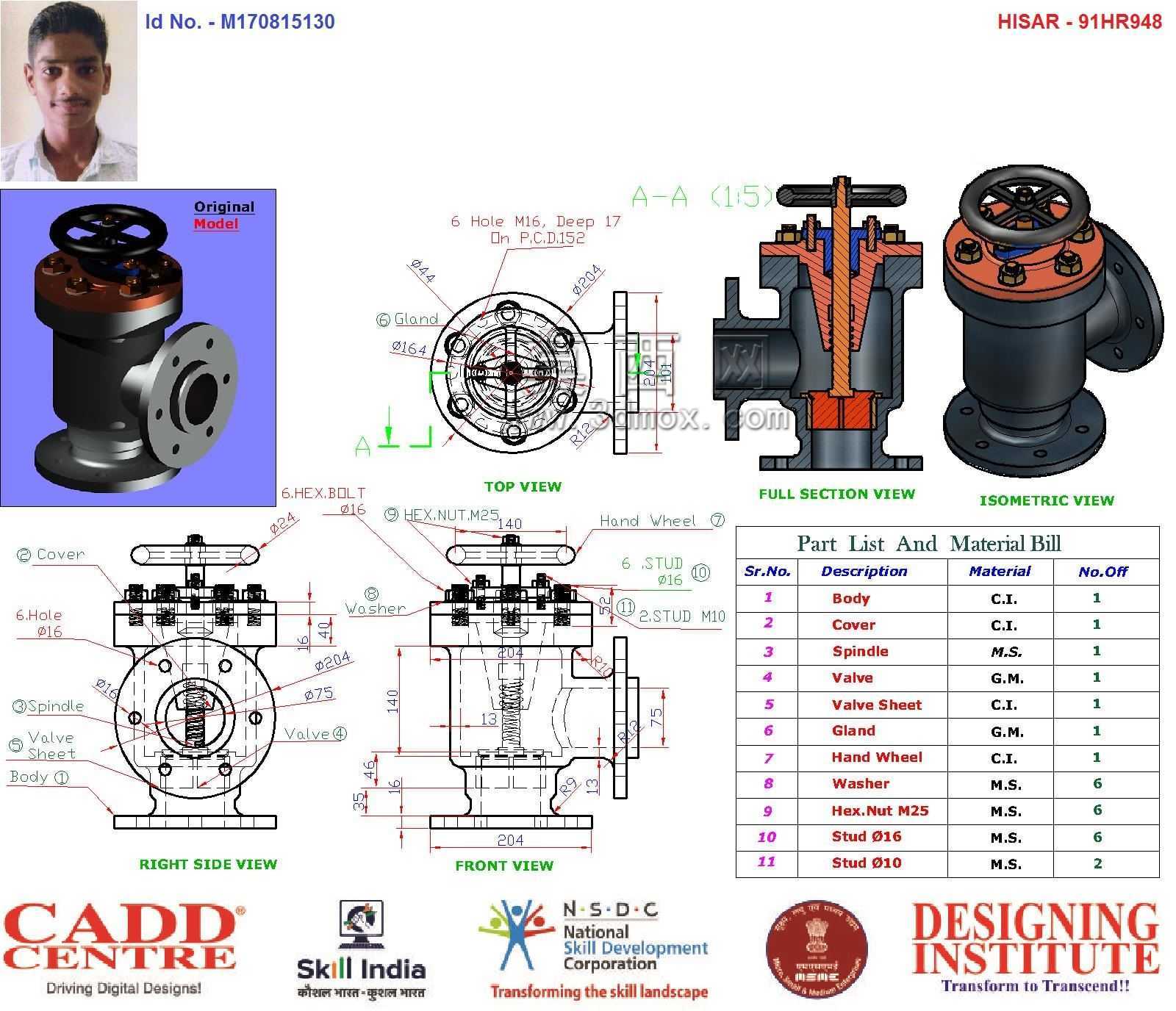

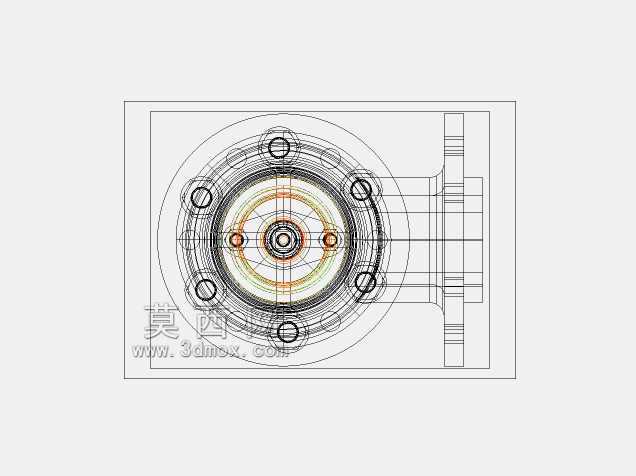

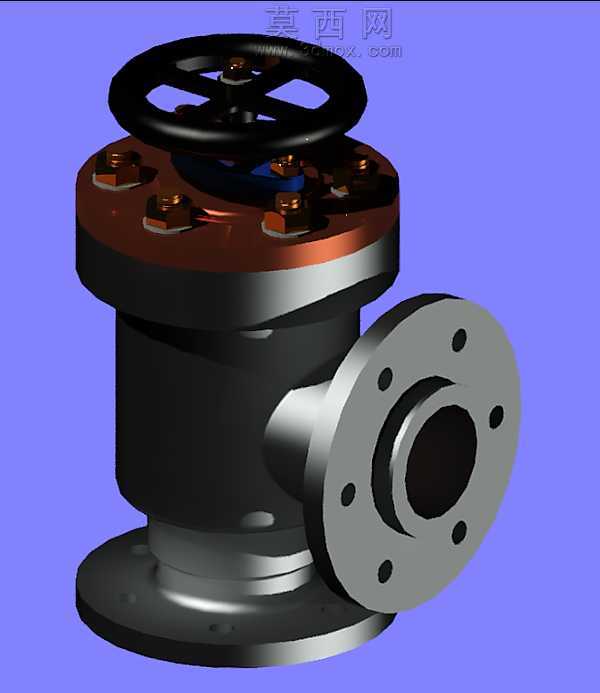

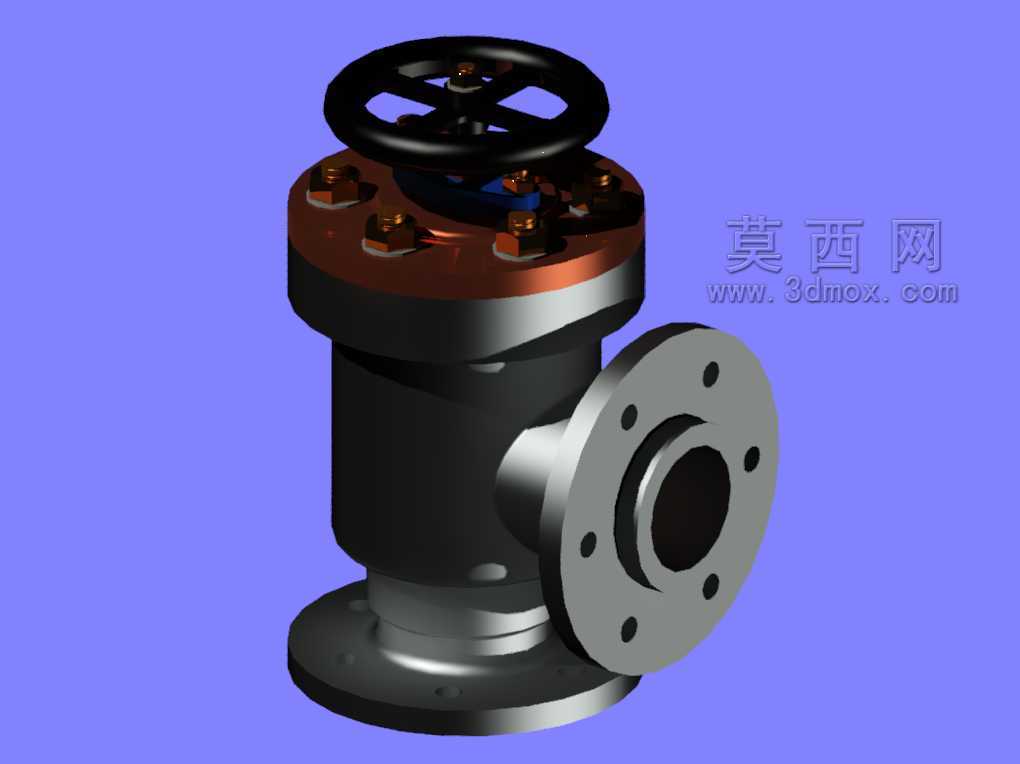

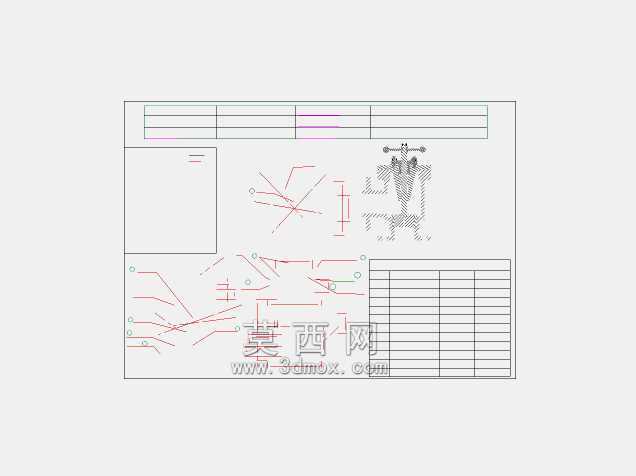

　　在化工、市政给排水、热力输送等工业管路系统中，进料止回阀是控制介质单向流动、避免管路回流引发设备损坏、介质倒灌风险的核心管路附件，这类角式结构的进料止回阀常被安装在泵出口、储罐进料端等关键节点，适配水、油品、低腐蚀性化工介质等多种流体工况，依靠介质自身压力实现阀瓣的自动启闭，无需额外动力源即可完成单向通断控制，有效降低管路系统的运维风险。从结构设计逻辑来看，这款角式进料止回阀采用侧进上出的流道布局，相比直通式止回阀，角式结构能够在管路转向节点直接完成安装，减少管路弯头的使用数量，降低管路整体流阻损失，同时压缩安装空间占用，尤其适合管路布局紧凑、存在90度转向需求的工位。整套图纸完整覆盖了产品的全维度结构表达，包含俯视图、前视图、

　　右视图、全剖视图以及等轴测视图，能够清晰呈现各零部件的装配关系与位置边界。全剖视视图中可以清晰看到阀杆、阀瓣、密封座、手轮、阀体法兰等核心部件的配合关系，阀瓣采用升降式启闭结构，介质正向流动时，流体压力推动阀瓣沿阀杆轴向抬升，介质从侧部法兰入口进入阀体腔室后，向上从顶部法兰出口流出；当介质出现反向流动趋势时，回流介质的压力与阀瓣自身重力共同作用，将阀瓣压紧在密封座面上，实现流道的完全截断，避免介质回流。从安装边界来看，阀体的进出口法兰均采用标准法兰连接结构，法兰端面的螺栓孔位置、孔径、密封面尺寸均匹配对应压力等级的管路法兰标准，安装时只需保证法兰端面平行、密封垫片居中，按照对角顺序紧固螺栓即可完成装配，无需额外定制连接配件。

　　手轮设置在阀体顶部，采用轮辐式结构，操作时的受力半径经过优化，手动启闭检修时的操作力矩符合常规人工操作的受力范围，阀杆与阀体上盖之间设置有密封填料结构，能够避免阀杆活动部位出现介质外漏，填料压盖通过螺栓紧固，后期运维时可通过调整压盖压紧量补偿填料磨损，延长密封结构的使用寿命。图纸附带的零件明细表清晰标注了各零部件的推荐用材，阀体、阀盖、手轮等承压壳体类零件采用铸铁材质，具备足够的承压强度与铸造工艺性，适合批量生产；阀瓣、阀杆等运动受力部件采用黄铜或不锈钢材质，具备良好的耐磨性与抗腐蚀性能，能够适应长期往复运动的磨损工况，密封面根据输送介质的不同可选择橡胶软密封或者金属硬密封结构，软密封结构适用于低压、清洁介质工况，密封零泄漏；

　　硬密封结构适用于高温、含固体颗粒的介质工况，耐冲刷、使用寿命更长。在实际选型应用过程中，需要根据管路的设计压力、设计温度、输送介质特性匹配对应的密封材质与壳体压力等级，同时要注意安装方向，必须保证阀体上标注的流向箭头与管路介质流动方向一致，若反向安装会导致阀门无法正常开启，造成管路断流。从建模与制图的规范性来看，这套二维与三维结合的设计资料完整还原了产品的所有结构细节，各视图的投影关系准确，尺寸标注完整覆盖了零件加工、装配所需的所有尺寸链，形位公差、表面粗糙度的标注符合机械制图国家标准，既可以作为生产加工的直接参考，也可以作为三维建模、同类产品结构优化的参照样本，帮助结构设计人员快速理解角式止回阀的工作原理与结构设计要点，缩短同类产品的开发周期。在管路系统的水锤防护场景中，这类止回阀的阀瓣行程经过优化，关闭行程较短，能够在介质回流的初始阶段快速完成关闭动作，降低水锤压力对管路与后端设备的冲击，相比旋启式止回阀，升降式结构的密封性能更稳定，关闭时的撞击声响更小，适合对噪音控制有要求的民用建筑供水、厂区内部管路等场景。
