RD4100手动多路液压换向控制阀结构

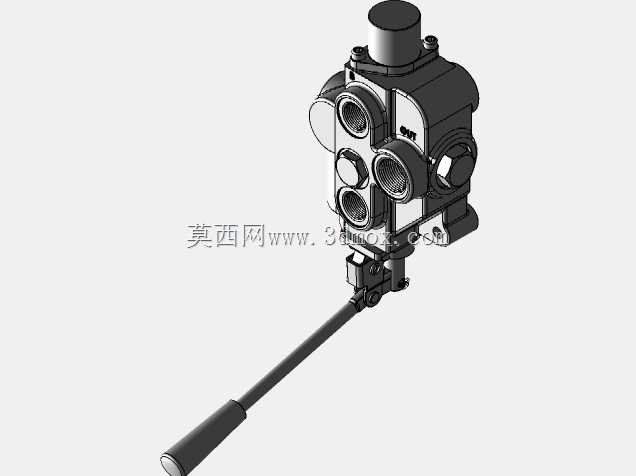

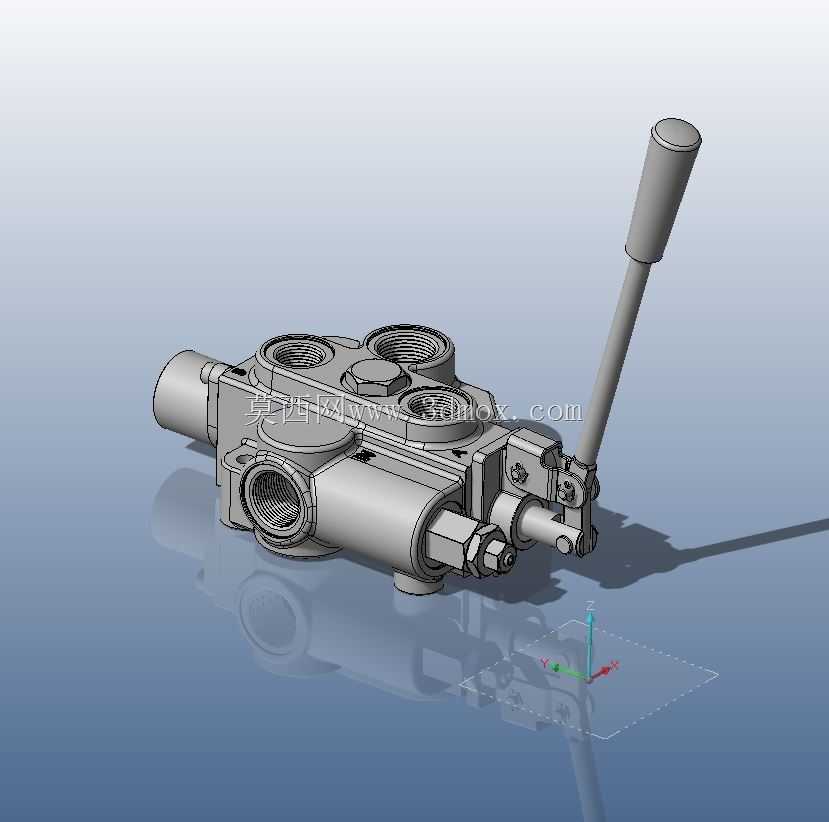

　　这款手动控制的液压换向结构，主要应用在中小型工程机械、农用作业装备、小型起重设备的液压回路中，作为油路方向切换的核心执行控制部件，承担着改变压力油流向、切换执行元件动作方向的核心作用，常见于小型装载机、园林作业机械、手动操控的液压工装台、随车小吊机这类需要人工直接介入液压动作控制的场景，相比电磁换向阀，它不需要额外布设控制电路，依靠操作手柄的扳动角度就能直接控制阀芯位移，结构可靠性更强，在户外无稳定供电、作业环境振动大、工况复杂的场景下适配性更好。从结构设计逻辑来看，整体采用集成式块体布局，所有油口都集中布置在阀块的同一侧端面，三个主油口采用内螺纹连接形式，匹配常用的液压管路硬管、软管接头规格，安装时不需要额外设计过渡转接块，

　　直接对接管路即可完成油路连接，能有效减少管路接头的泄漏点，降低现场安装的配管难度。操作手柄采用长力臂设计，手柄末端做了防滑握持结构，操作时扳动力矩经过杠杆放大，不需要太大的手部力量就能推动阀芯完成换向动作，长时间操作也不容易产生手部疲劳，手柄与阀芯的连接部位设置了防尘密封结构，能阻挡作业环境中的粉尘、泥沙进入阀芯配合间隙，避免阀芯卡滞，延长部件的无故障运行周期。阀块顶部设置了定位与复位组件，当手柄扳动到对应工位时，定位结构能将阀芯保持在当前工作位置，不需要操作人员持续握持施力就能维持执行元件的持续动作，扳回中位时复位结构能带动阀芯自动回到中位位置，切断压力油的输出，让执行元件保持停止状态，中位机能采用常用的闭心结构，

　　中位时压力油口封闭，执行元件的两腔油路封闭，能保持负载位置不发生漂移，适配大多数需要负载保持的作业场景。安装边界方面，阀块本体采用长方体构型，底部设置了两个贯通的安装孔位，匹配标准的螺栓安装规格，安装时可以直接固定在设备的机架安装面或者液压站的阀组安装板上，不需要额外设计定制安装支架，整体外轮廓没有突出的易磕碰结构，侧面的辅助油口设置了防护堵头结构，运输和安装过程中能避免杂物进入阀体内腔。阀芯与阀孔的配合采用高精度间隙密封设计，加工时严格控制配合面的形位公差与表面粗糙度，既能保证阀芯动作的顺滑无卡滞，又能将内泄漏量控制在标准允许的范围内，避免因为内泄过大导致的系统发热、负载沉降问题。阀体侧面设置了过载保护的预留接口，

　　可以根据系统的实际压力需求加装过载溢流阀，当回路压力超过设定值时能自动溢流卸压，避免系统压力过高损坏管路或者执行元件，不需要在管路上额外加装独立的溢流阀组，简化整个液压回路的配置。在实际选型适配时，需要注意确认阀的公称流量与系统工作流量的匹配性，这款阀的通径规格适配中小流量的液压回路，适合控制单作用或者双作用的液压缸、小型液压马达等执行元件，操作手柄的扳动角度与阀芯的开度呈线性对应关系，有经验的操作人员可以通过控制手柄的扳动幅度，微调进入执行元件的油液流量，实现执行元件动作速度的手动无级调节，在一些不需要复杂电控调速的简易作业设备上，能省去额外的流量控制阀配置，降低整套液压系统的成本。整个结构的拆解维护也比较便捷，端盖采用螺栓紧固连接，当需要清理阀芯或者更换密封件时，只需要拆下端盖螺栓就能抽出阀芯，不需要将整个阀从安装座上完全拆下，日常维护的工作量很小，适合野外作业场景下的快速检修需求。
