UNP型材加工用快动式台虎钳结构

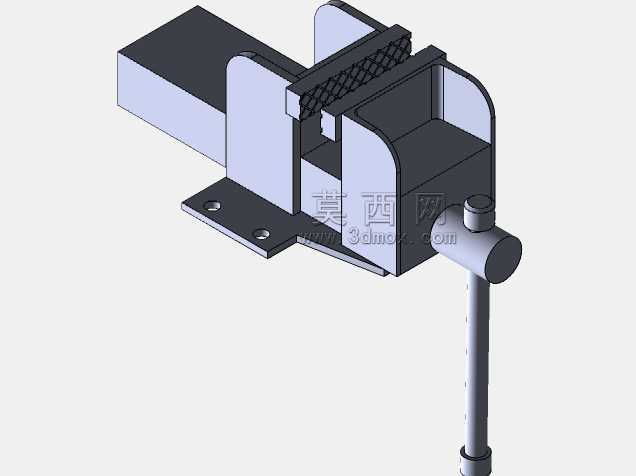

　　在常规金工车间、小型机加工工位以及现场维修作业场景中，这类适配UNP槽钢类型材加工的台虎钳，是承担工件定位夹紧功能的核心工装，区别于普通平口钳仅能适配规则方块料的局限，该结构针对槽钢类带单侧翼缘的型材做了钳口适配设计，能在不额外加装垫块的情况下完成型材的稳定装夹，避免装夹变形导致的加工基准偏移。从实际使用场景来看，这类虎钳既可以固定在钳工工作台面上完成锉削、錾削、小型零件装配作业，也能通过底座安装孔固定在钻床、小型铣床的工作台上，承担轻负荷切削加工时的工件夹持任务，相比重型机用平口钳，它的操作行程更长，开合调节速度更快，针对长度较大的UNP型材，不需要频繁调整钳口初始位置就能快速完成工件的预紧，再通过丝杠机构完成最终夹紧，能有效减少单件装夹的辅助时间。

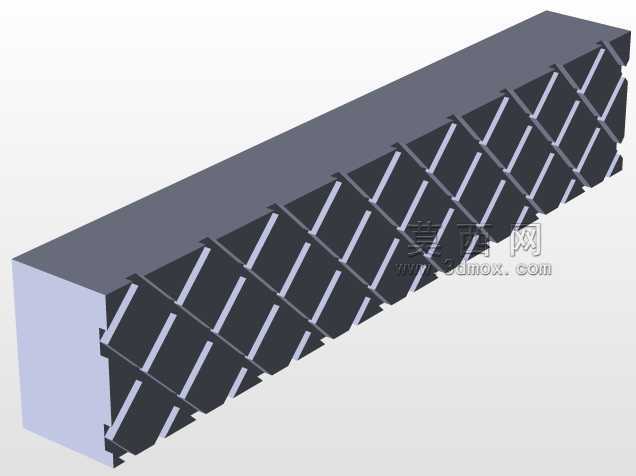

　　从功能特性上看，该虎钳采用固定钳身与活动钳身配合的丝杠传动结构，钳口部位做了网纹滚花处理，夹紧时能增加与工件表面的摩擦力，即使夹持表面带氧化皮的热轧型材，也不会出现工件打滑移位的问题；钳身的安装底座带两个长圆形安装孔，既可以适配工作台面上不同间距的T型槽安装尺寸，也能在需要的时候松开安装螺栓，调整钳身的水平回转角度，适配不同角度的加工需求。活动钳身的导向部位采用整体式滑动配合结构，相比分体式导轨结构，它的抗扭转能力更强，当夹持工件的位置偏离钳口中心时，活动钳身不会出现偏摆翘起的问题，能保证钳口上下位置的夹紧力一致，避免工件在加工过程中出现受力倾斜。

　　设计思路上，该结构优先考虑了通用场景下的耐用性与易维护性，钳身主体采用钢板折弯焊接成型工艺，相比铸铁铸造的钳身，它的生产周期更短，抗冲击性能更好，即使受到锤击类的外力作用也不会出现脆裂问题；丝杠部位采用外露式结构，日常维护时只需要定期在丝杠表面涂抹润滑脂就能保证转动顺畅，不需要拆解钳身清理内部的铁屑杂物，适合多粉尘、多铁屑的加工车间环境。钳口的夹持面做了高出钳身的凸起设计，当夹持槽钢类工件时，槽钢的翼缘可以卡在钳口的凸起位置，不需要额外找正就能保证型材的装夹垂直度，针对不同规格的UNP槽钢，钳口的开口行程覆盖了常规小型号槽钢的截面尺寸，不需要更换钳口配件就能完成大部分常规型材的装夹作业。

　　从安装边界与外形尺寸来看，该虎钳的底座安装面为平整的机加工面，安装时只需要保证工作台面的平面度误差不超过0.1mm/100mm，就能保证钳身安装后的水平度；两个安装孔的中心距留有足够的调节余量，适配市面上大部分标准钳工台、轻型钻铣床的工作台T型槽间距。钳身闭合状态下的整体高度控制在常规钳工操作的舒适高度范围内，操作人员站在工作台前操作手柄时，手臂不需要过度抬高或者下压，长时间作业也不容易产生疲劳；手柄的长度经过力矩匹配，操作人员只需要施加正常的手部力量就能达到足够的夹紧力，不需要借助加力杆，避免夹紧力过大导致钳身变形或者丝杠螺纹损伤。钳口的最大开口尺寸满足常规小型型材、机加工零件的装夹需求，当夹持小型零件时，活动钳身的导向间隙不会因为开口变小而出现卡滞，滑动全程的阻力保持均匀，不会出现松紧不一的问题。在实际装配调试过程中，需要保证固定钳身与活动钳身的导向面配合间隙在0.02-0.05mm之间，间隙过大容易导致夹持精度下降，间隙过小则会在铁屑进入导向面时出现卡滞问题；丝杠与螺母的配合采用梯形螺纹结构，具备自锁性能，夹紧后不会因为加工过程中的振动导致钳口松动，不需要额外加装锁紧机构就能满足常规轻负荷加工的夹紧可靠性要求。
