臂悬挂物料输送台车导轨结构

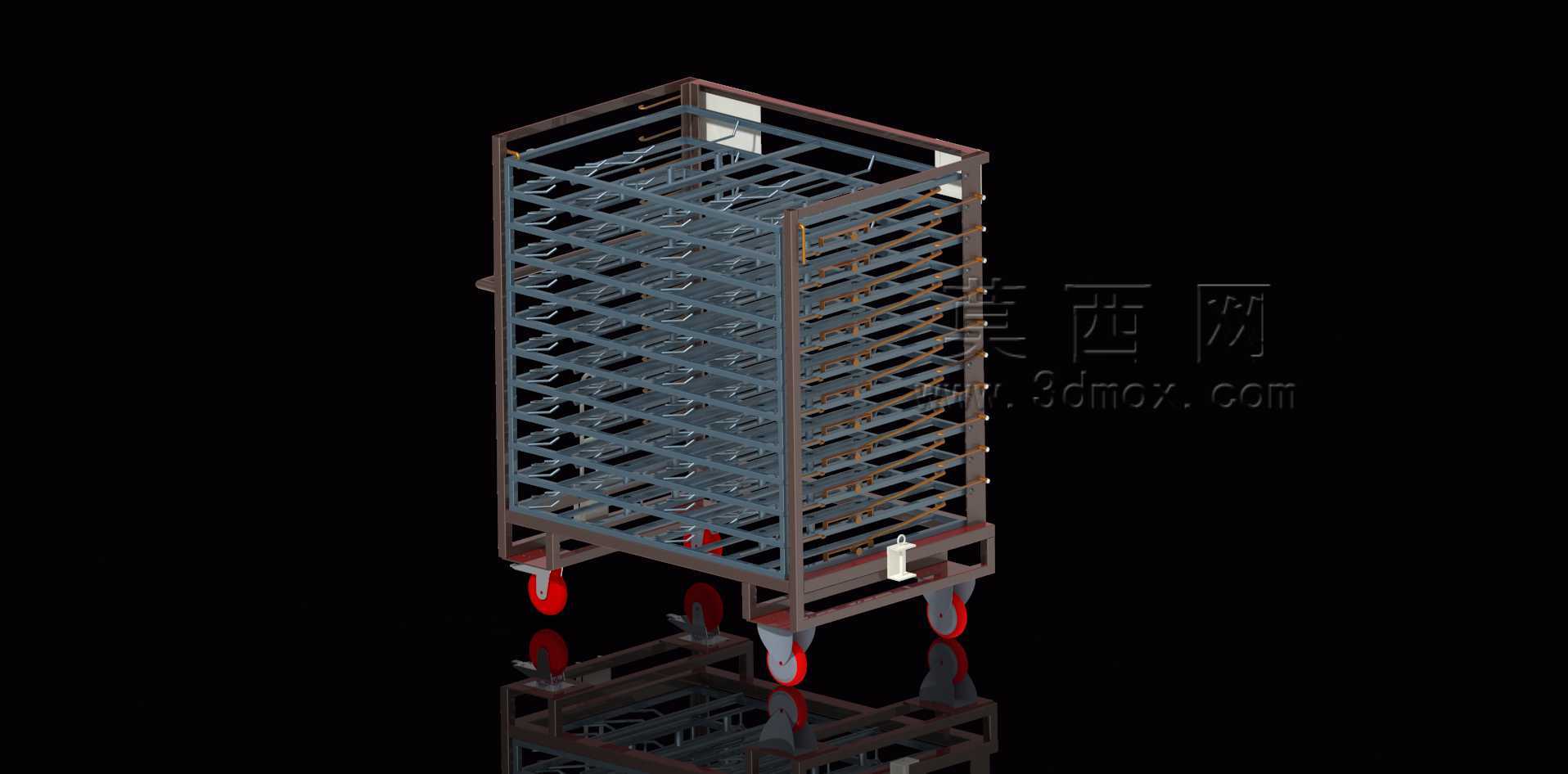

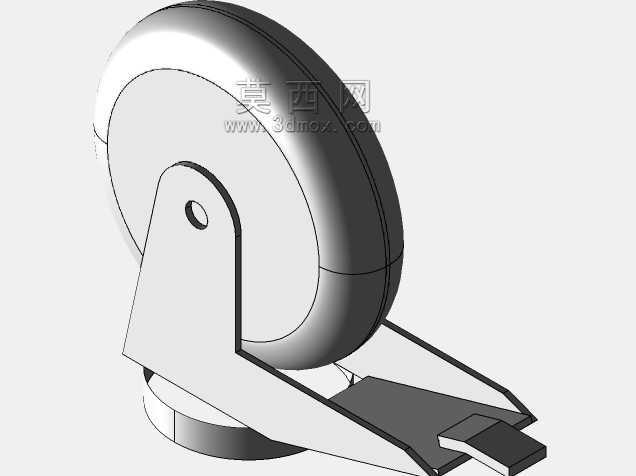

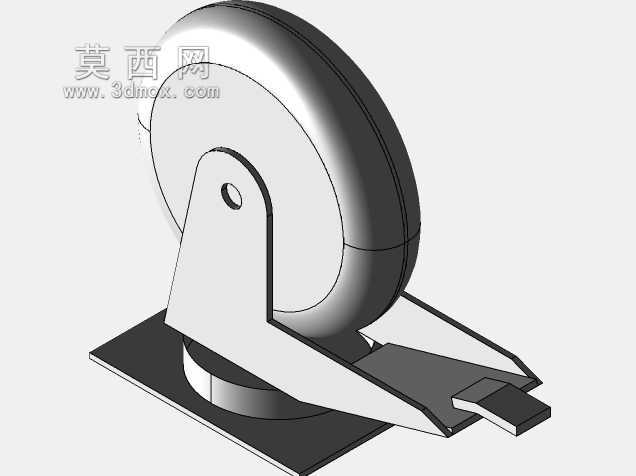

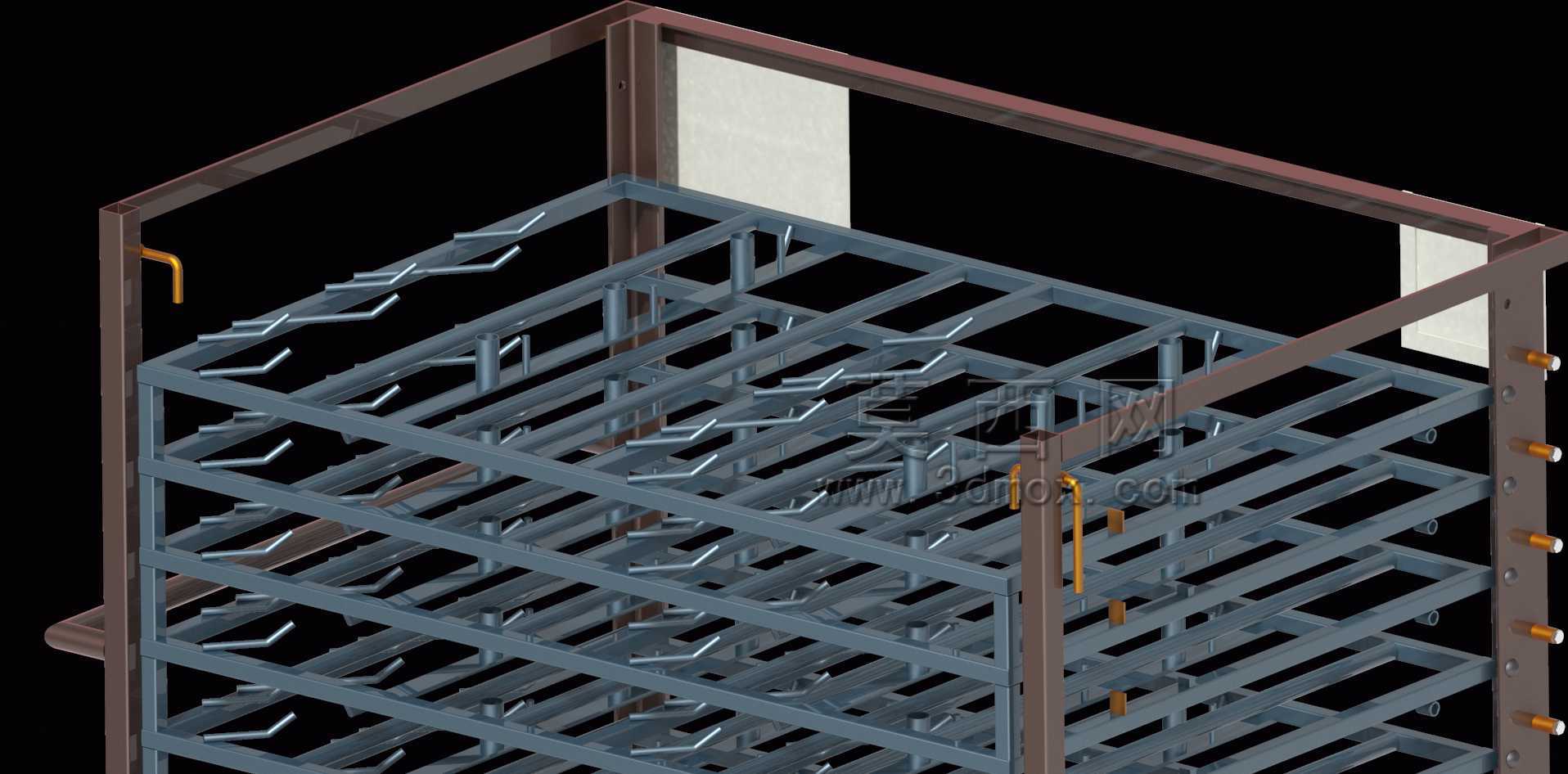

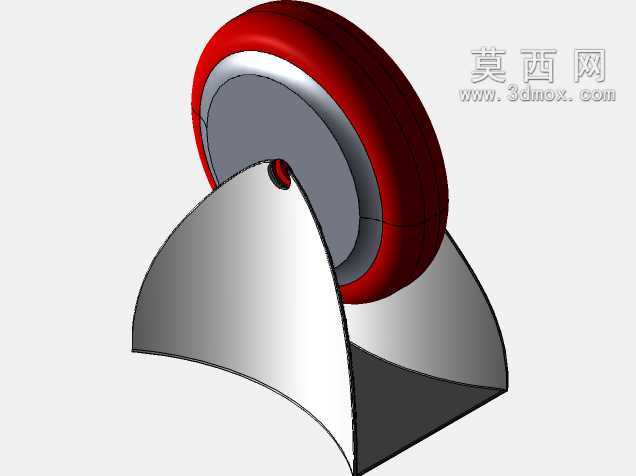

　　在汽车零部件生产车间的物料转运环节，这类臂悬挂结构的台车导轨承担着工位间重型零件的线性输送功能，区别于地面铺设的输送轨道，这类悬挂式导轨依托厂房顶部的钢结构梁架安装，不占用地面作业空间，能避开地面的设备、人员通道以及工装堆放区域，让物料输送路径和地面作业动线完全分离，大幅降低车间内的物流交叉干扰。从实际使用场景来看，这类导轨主要适配臂式悬挂的物料台车，台车通过滚轮组卡接在导轨的型槽内，可沿导轨长度方向顺畅滑动，用来承载冲压后的车身钣金件、焊装分总成等零部件，在焊装车间的分总成上线工位、涂装前的工件转运工位以及总装车间的零部件补料路径上都有广泛应用，单段导轨可承载的台车额定载荷根据配套滚轮的规格匹配，常规工况下单点悬挂载荷可覆盖50kg到200kg的区间，满足多数汽车零部件的线边转运需求。

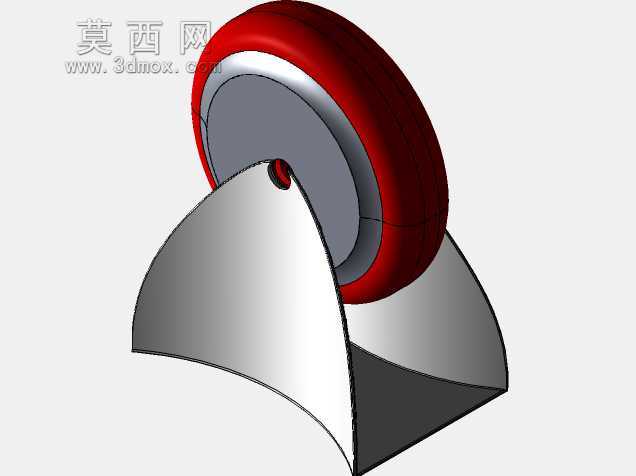

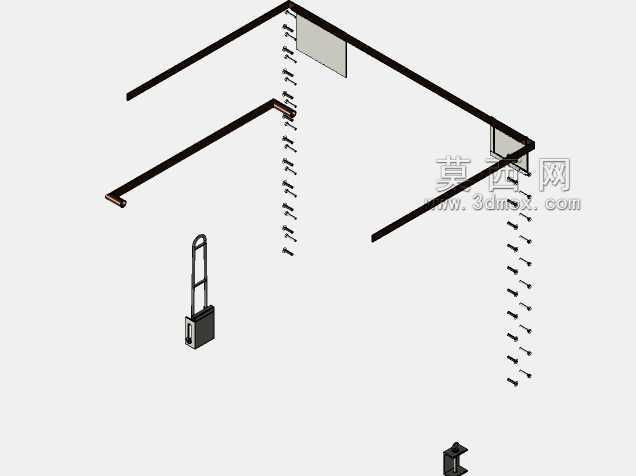

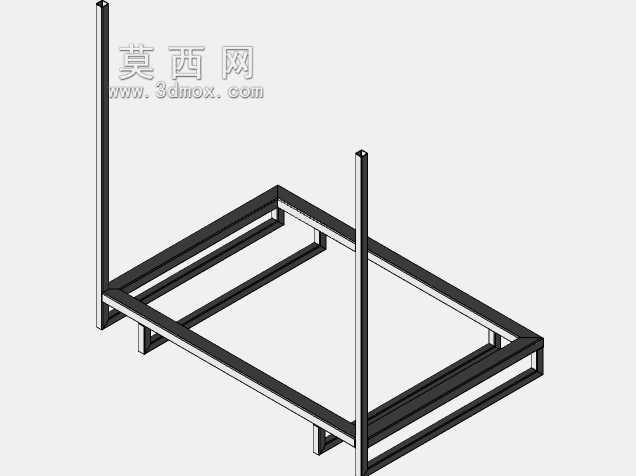

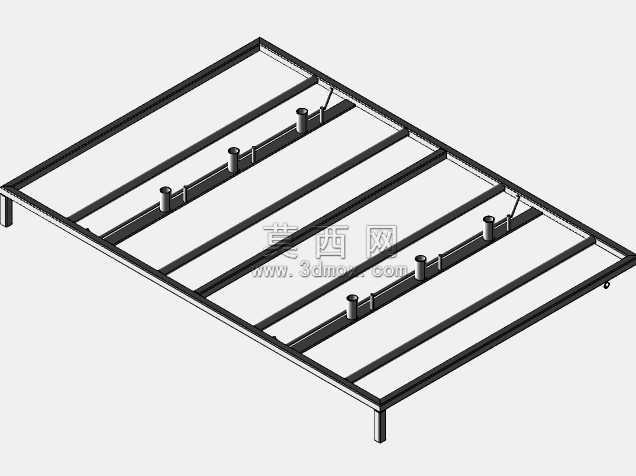

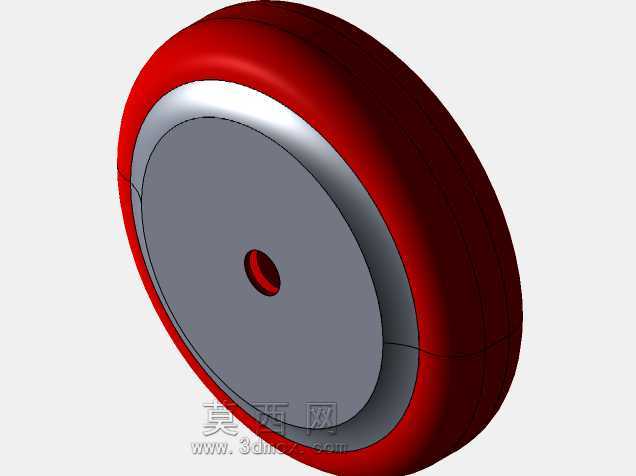

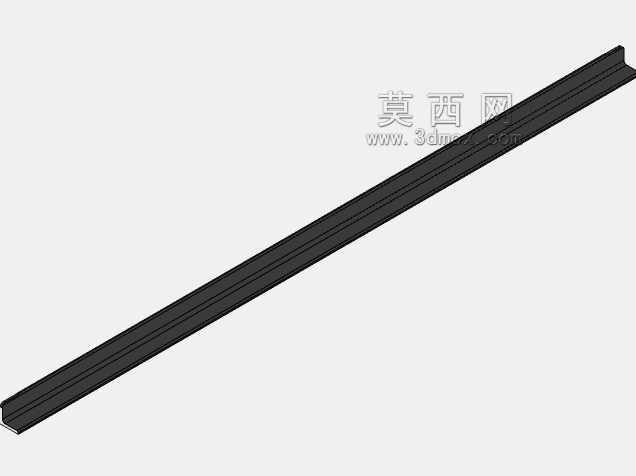

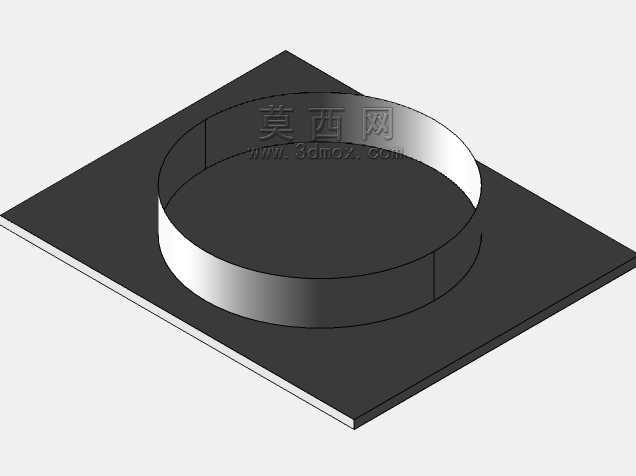

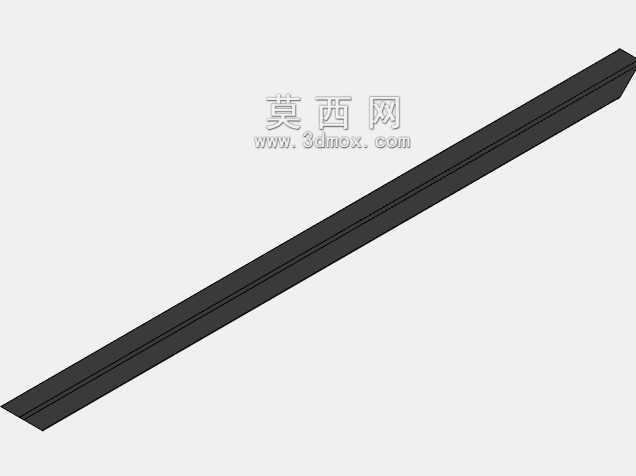

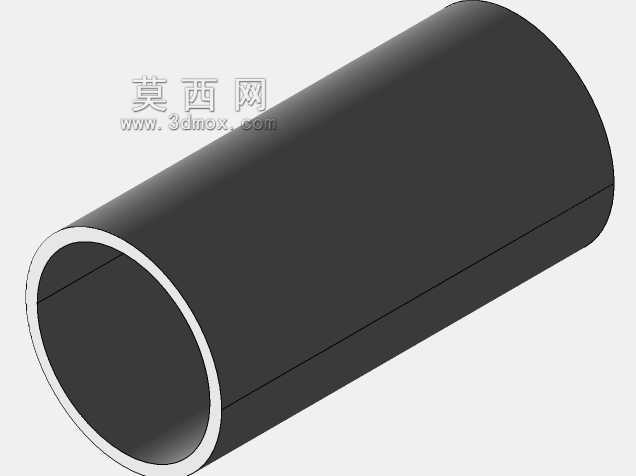

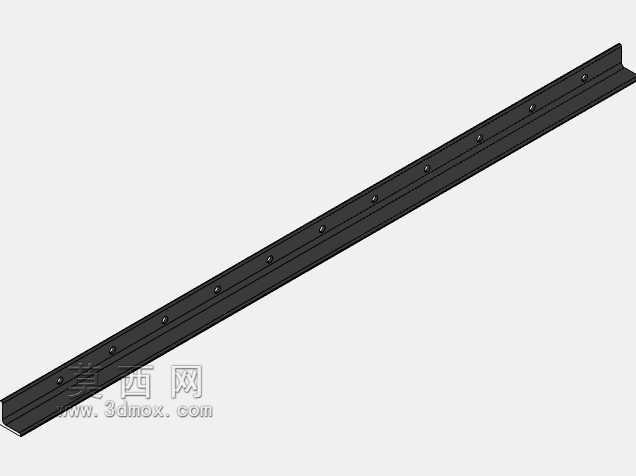

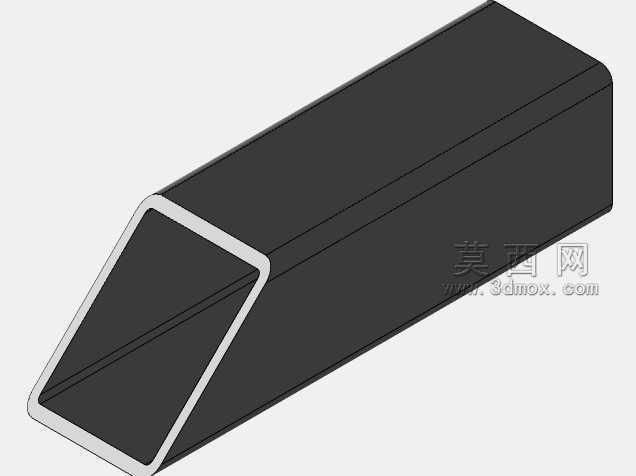

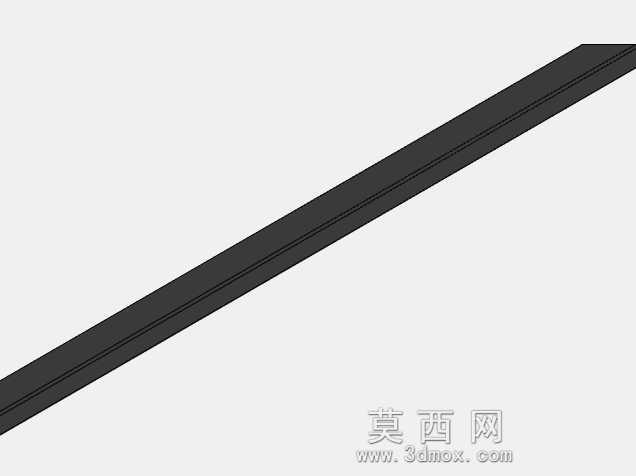

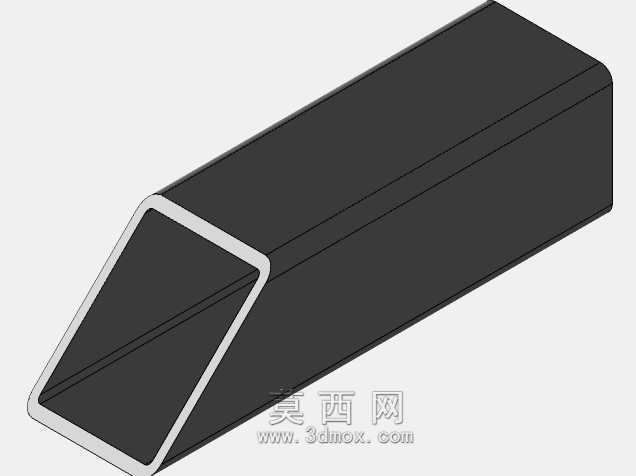

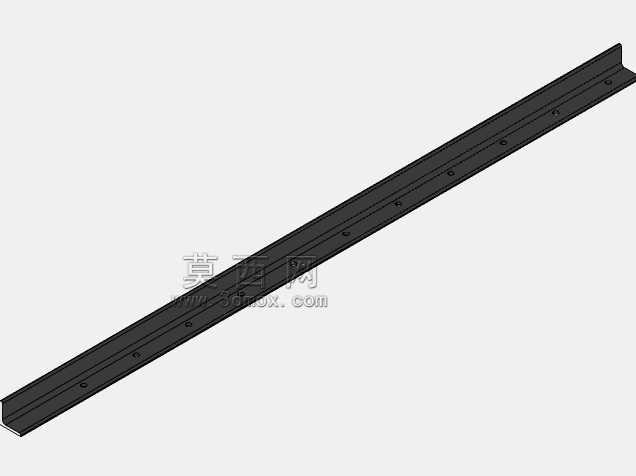

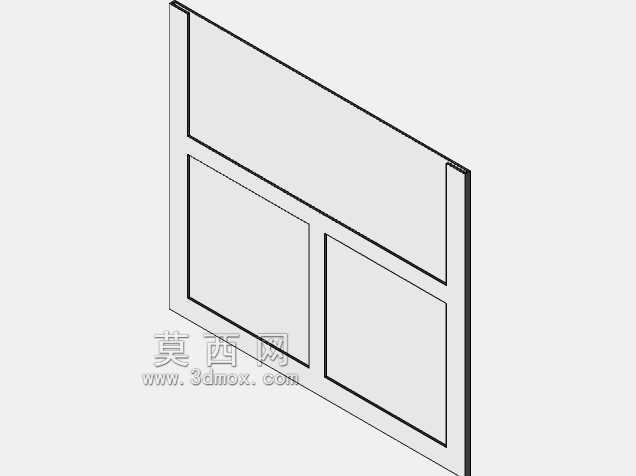

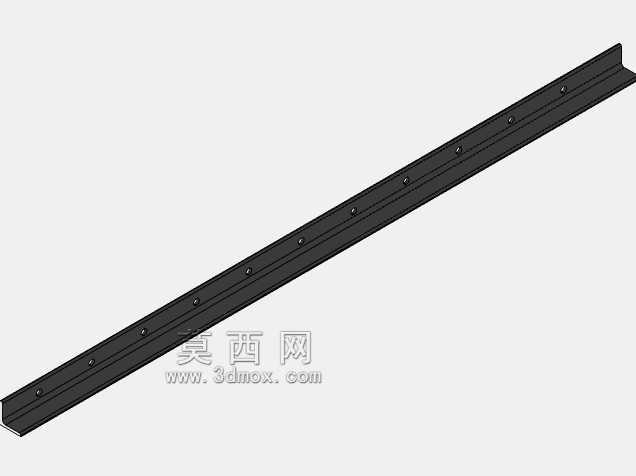

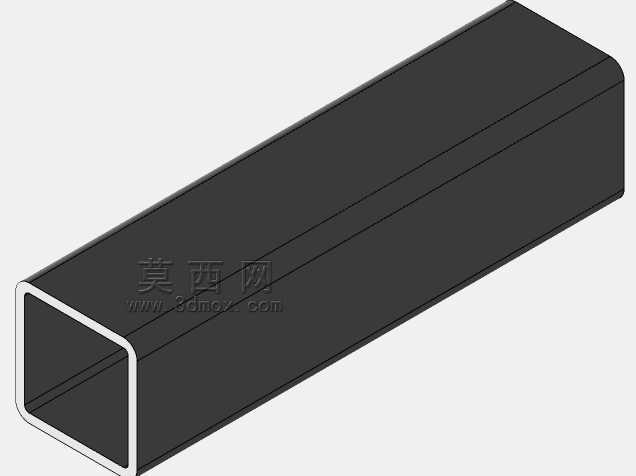

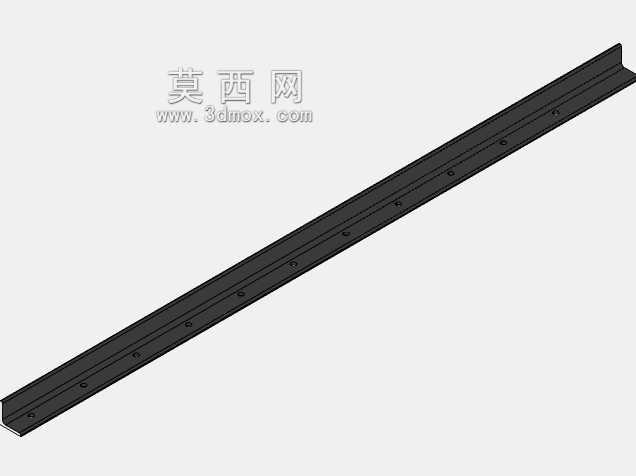

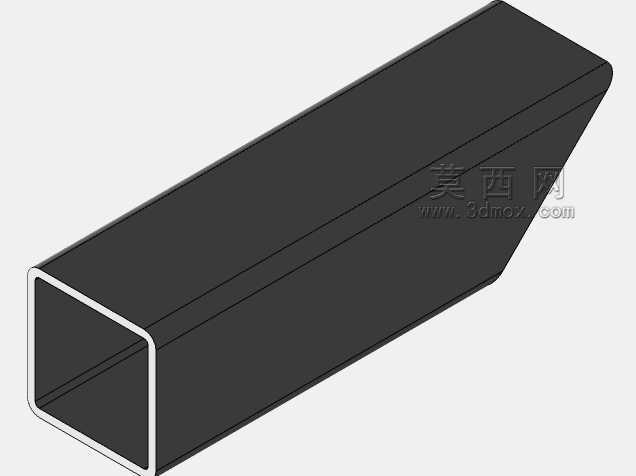

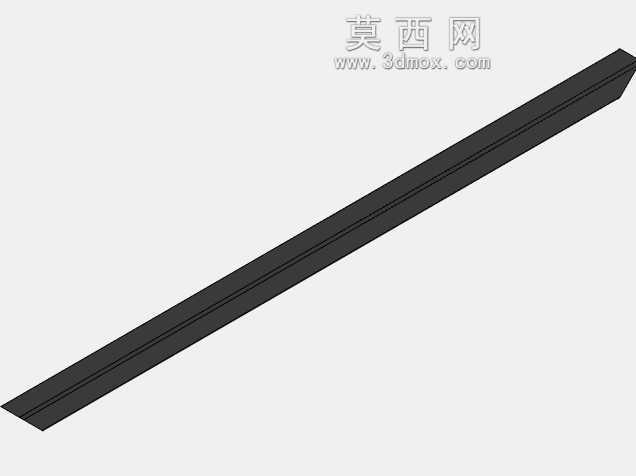

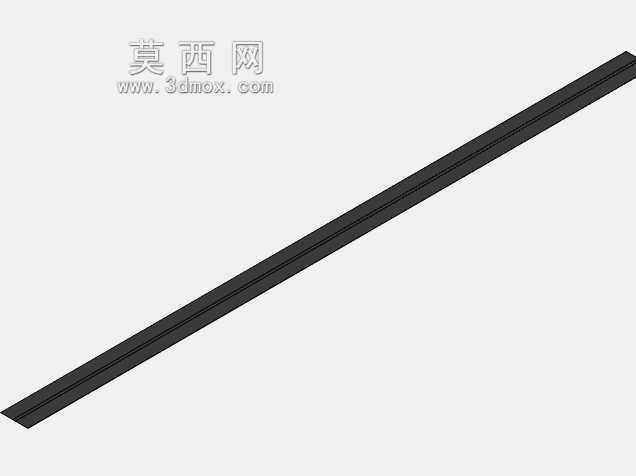

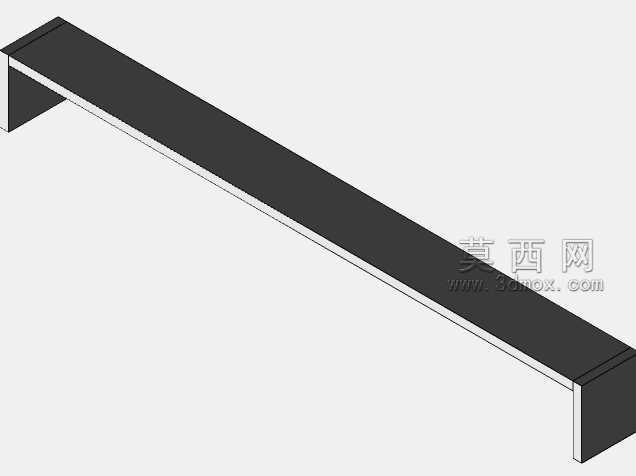

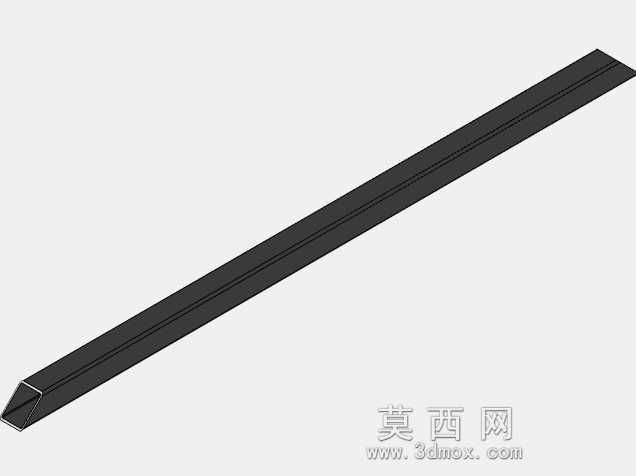

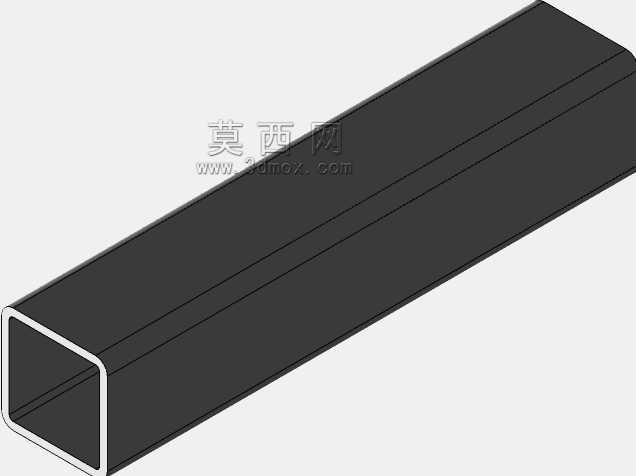

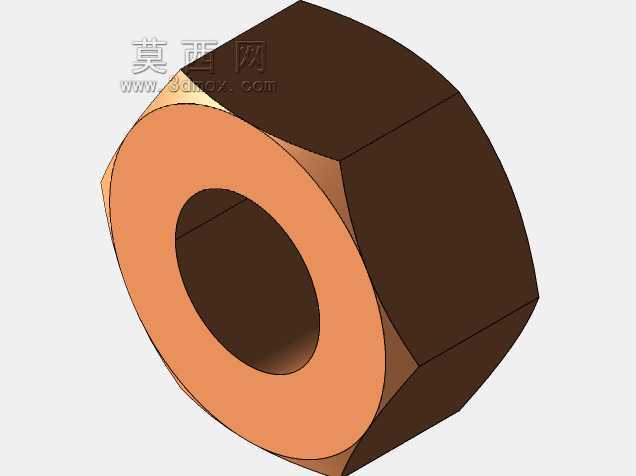

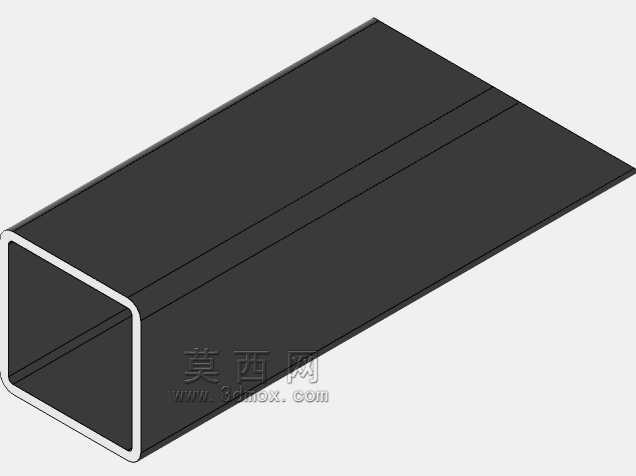

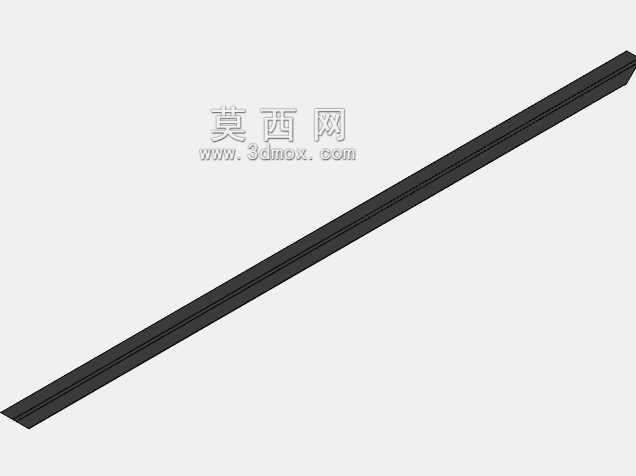

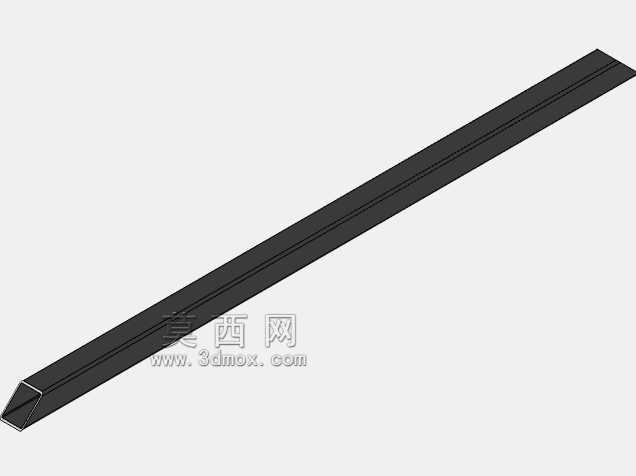

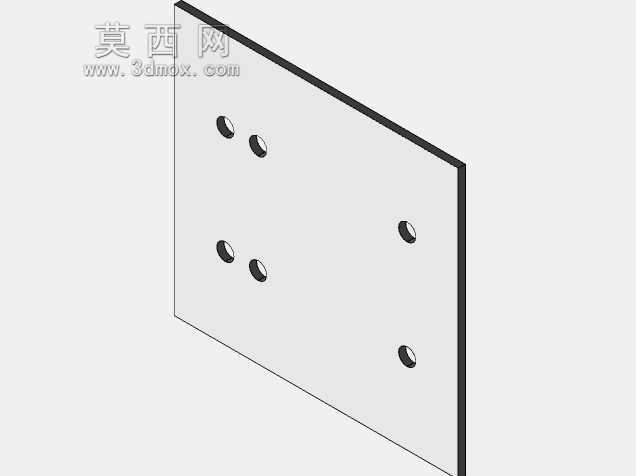

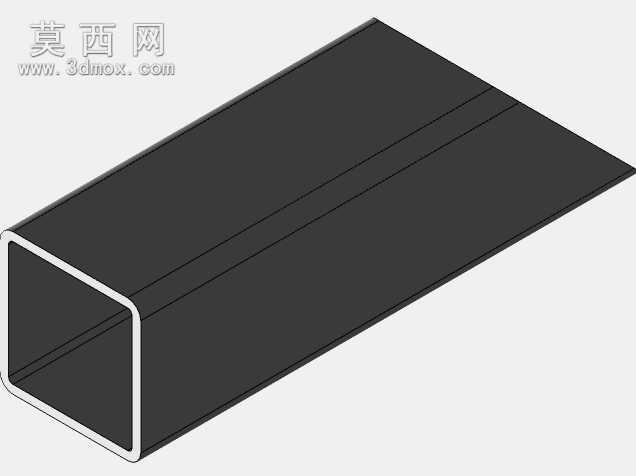

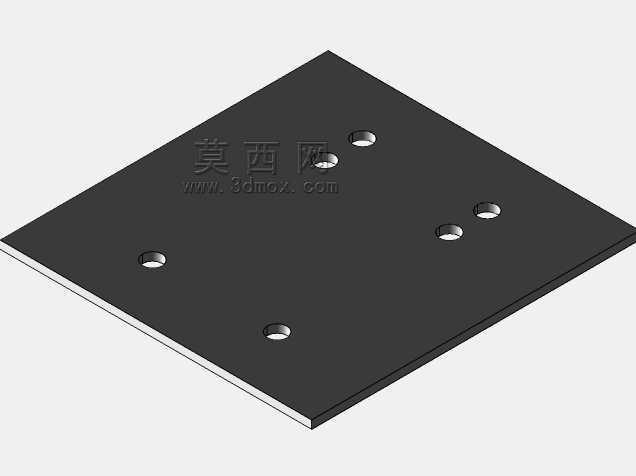

　　从结构设计层面来看，该导轨采用等截面的异型槽钢构型，导轨的承载面经过铣削加工处理，表面粗糙度控制在Ra3.2以内，保证滚轮滚动时的平顺性，避免出现卡滞、跳动的问题。导轨本体上按照等间距排布了多组安装孔位，孔位采用沉头设计，安装时螺栓头部完全沉入孔内，不会突出导轨承载面，避免和台车滚轮发生运动干涉。相邻两段导轨对接时，采用配套的拼接连接板嵌入导轨背部的定位槽内，通过螺栓锁紧固定，对接处的端面间隙控制在0.2mm以内，接缝处的高度差不超过0.1mm，保证台车滚轮经过接缝时无明显冲击，降低运行噪音和滚轮磨损速率。导轨的侧边设置了导向限位面，和台车上的侧向导轮配合，限制台车运行时的横向窜动量，横向间隙控制在0.5mm到1mm之间，既保证运行时不会出现卡滞，也避免横向摆动量过大导致物料晃动脱落。

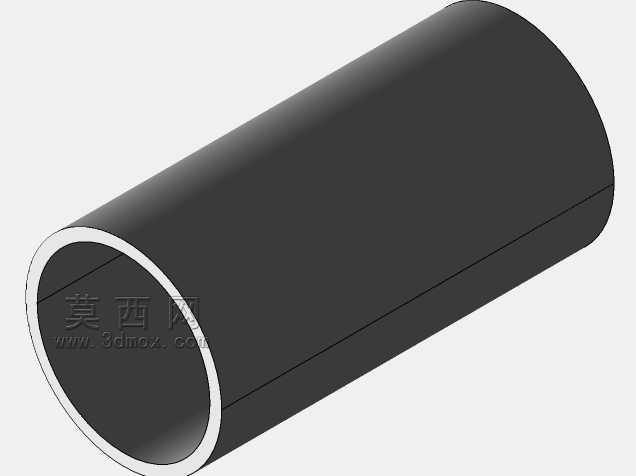

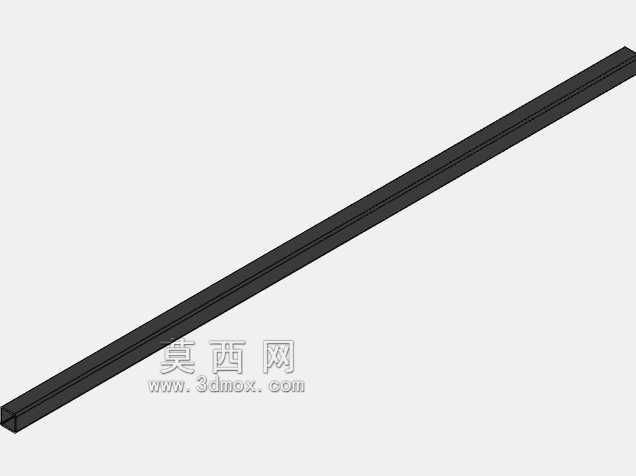

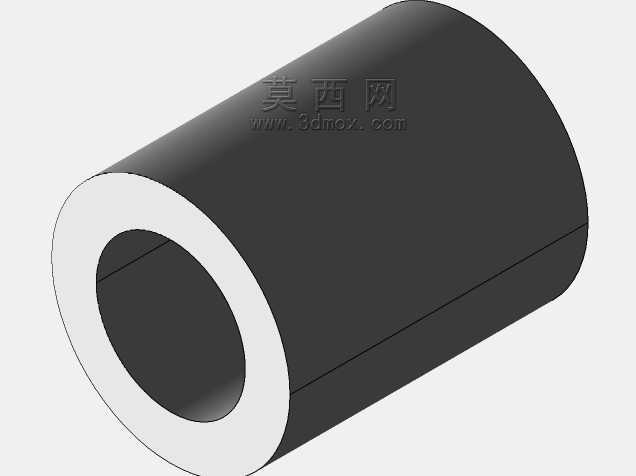

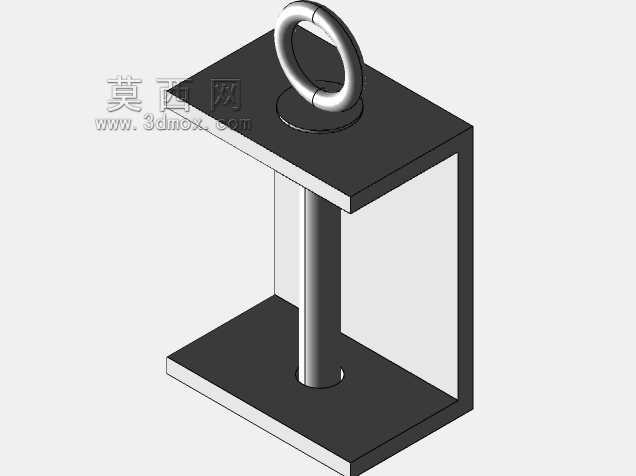

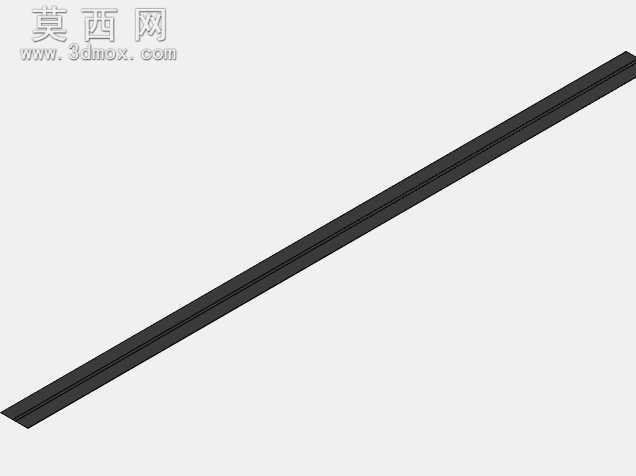

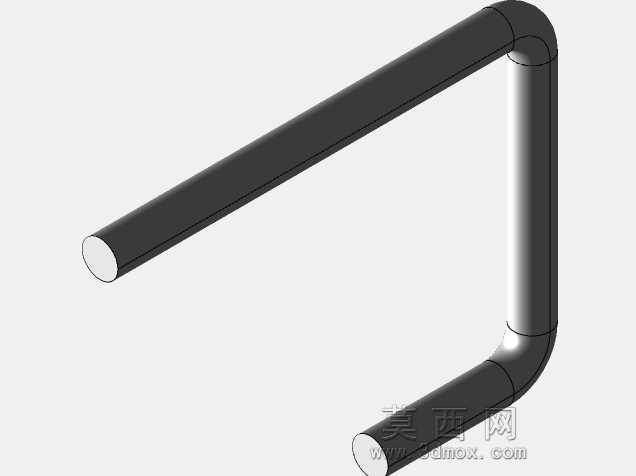

　　在安装边界方面，这类导轨的单段标准长度可根据厂房柱距进行适配，常规柱距6m的车间可采用整段6m的导轨，减少拼接节点，安装时导轨顶部通过悬挂吊杆和厂房钢梁连接，吊杆的间距按照1.2m到1.5m均匀排布，每个吊杆节点处都设置了高度调节螺母，可在安装时调整导轨的整体直线度，全程水平度误差控制在1mm/m以内，避免台车在导轨上出现自溜或者爬坡阻力过大的问题。导轨的两端设置了硬限位挡块，挡块内部镶嵌聚氨酯缓冲垫，当台车运行到导轨端部时，缓冲垫可吸收台车的冲击动能，避免刚性碰撞导致导轨变形或者台车脱轨。在实际建模过程中，该结构充分考虑了加工工艺性，导轨的所有折弯圆角都匹配常规钣金折弯模具的R角参数，安装孔位的间距统一采用标准模数，减少加工时的换刀次数和工装调整频次，降低生产制造成本。导轨的表面采用发黑防锈处理，在车间多焊尘、多油污的环境下可长期保持表面光洁，不会因为锈蚀导致滚轮运行阻力增大，日常维护时仅需定期在承载面涂抹少量润滑脂即可，维护成本极低。

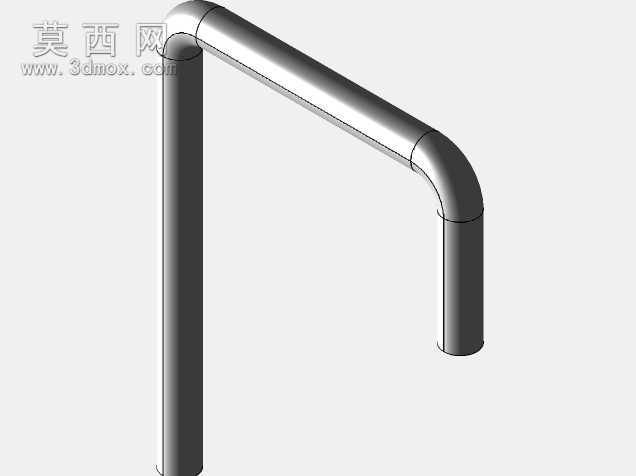

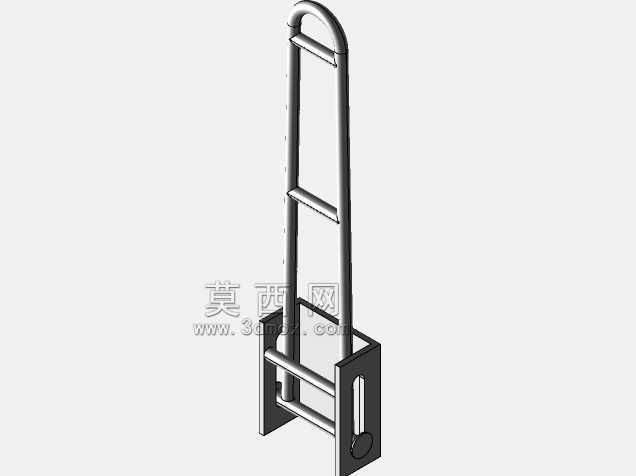

　　从功能特性来看，这类悬挂导轨相比地面输送线，改造成本更低，不需要破坏车间地面结构，可根据生产布局的调整灵活变更导轨走向和长度，适配多品种小批量的柔性生产需求。导轨的截面构型经过优化，在保证整体结构刚度的前提下尽可能降低自重，单米导轨的重量控制在合理区间，降低悬挂吊杆的承载负荷，同时导轨的开口方向采用侧下倾斜设计，可避免车间内的焊渣、灰尘等杂物积存在导轨型槽内，减少杂物卡滞滚轮的故障概率。配套的臂悬挂台车通过连接臂和导轨上的滚轮组连接，连接臂可根据承载物料的外形调整悬挂高度，适配不同尺寸规格的零部件转运，在混线生产的车间内，仅需更换台车上的工件挂载工装即可适配不同零件的转运需求，不需要对导轨主体结构进行改动，设备复用率较高。
