工业车间设备防护安全围栏结构设计

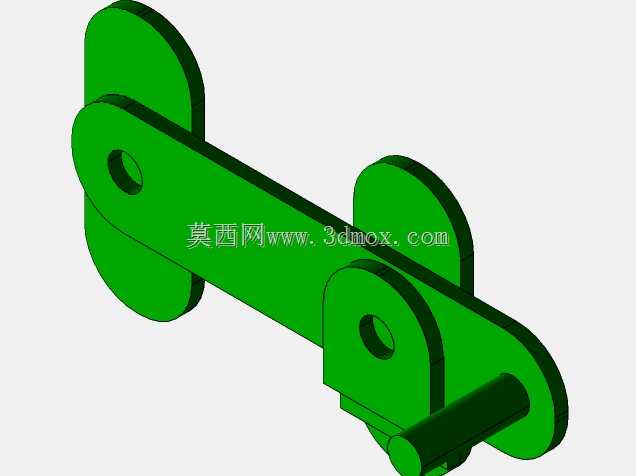

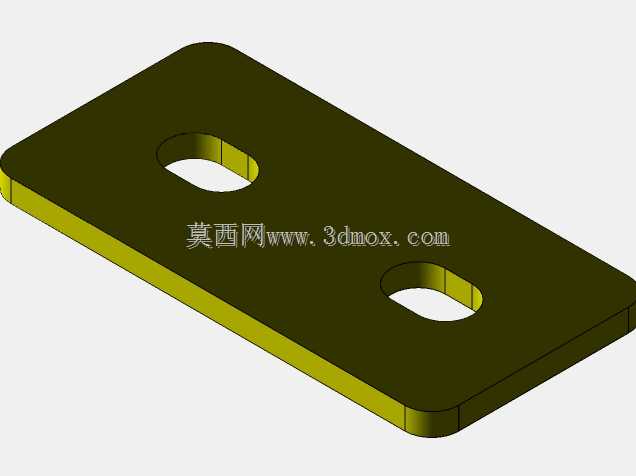

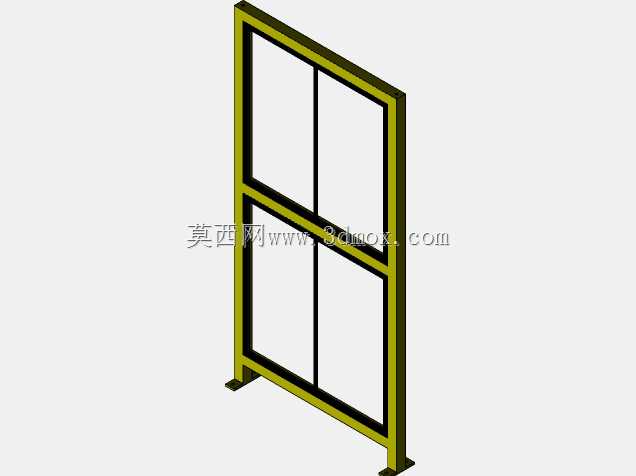

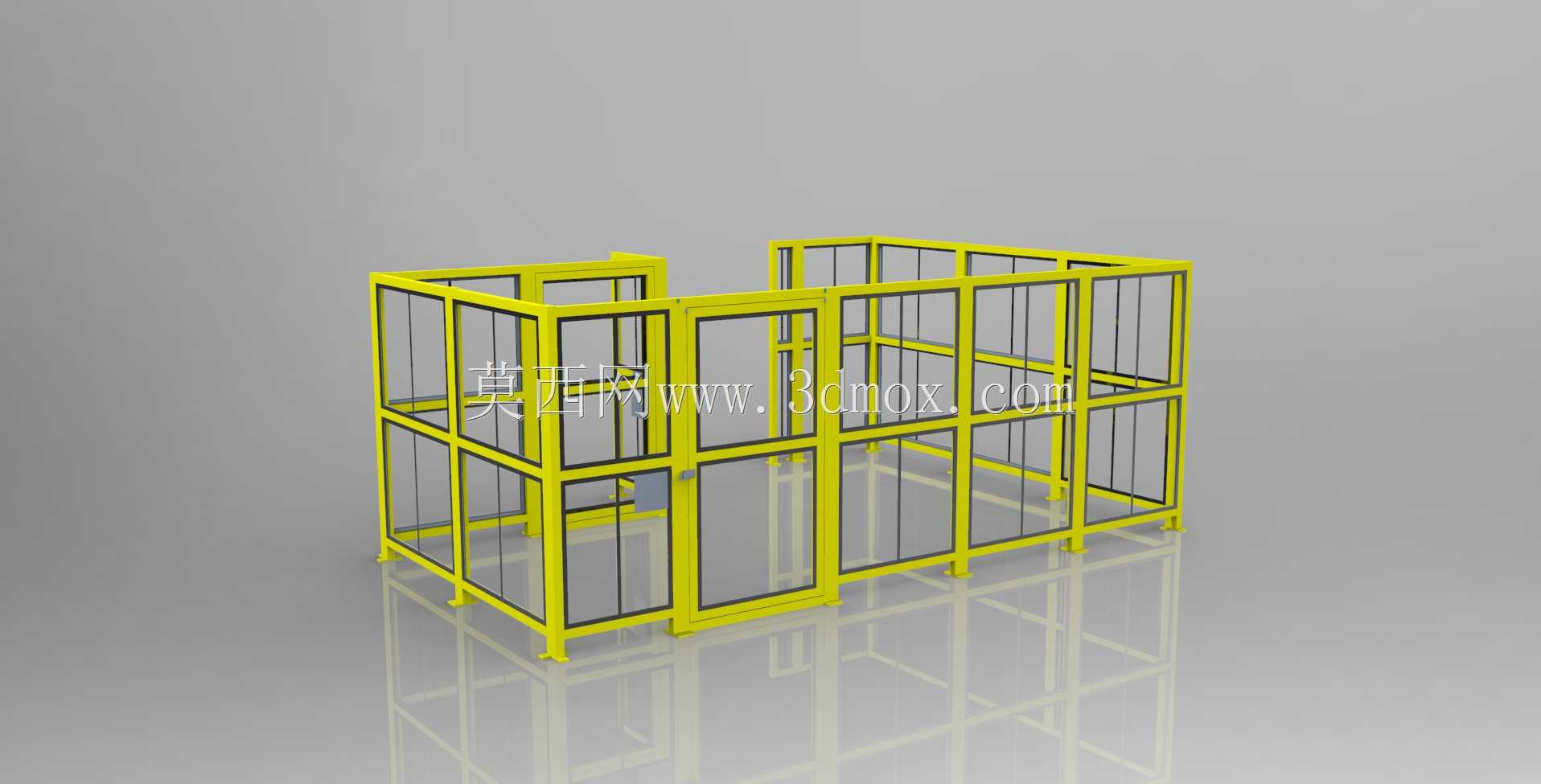

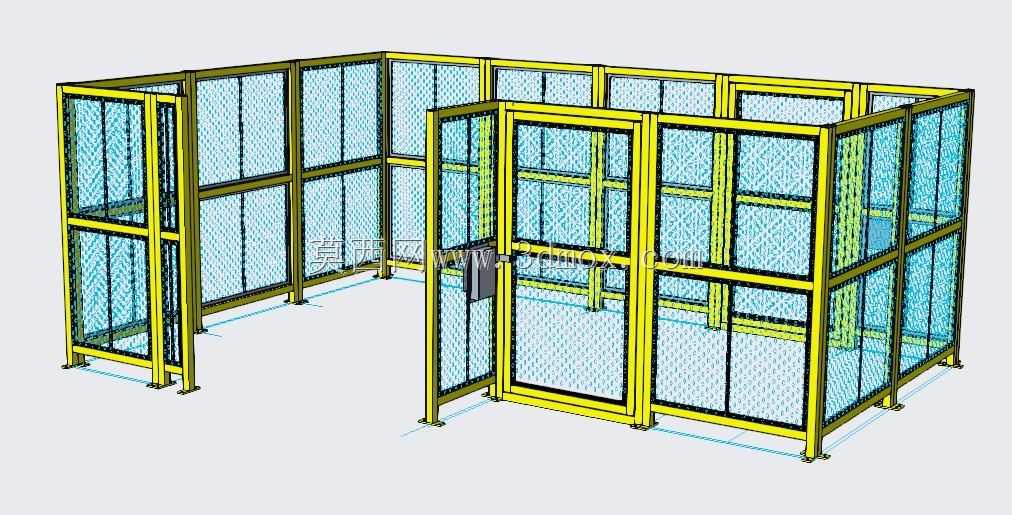

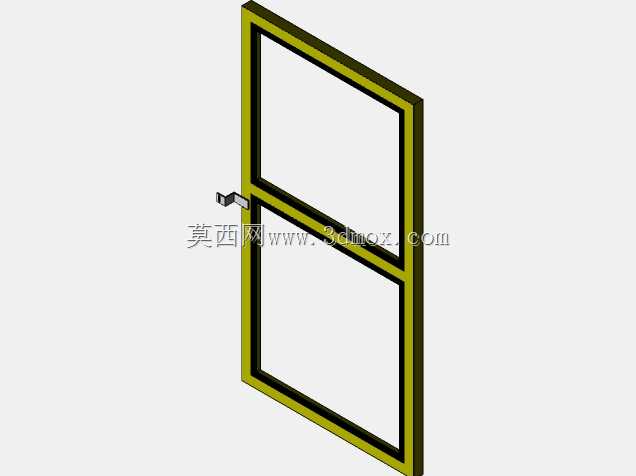

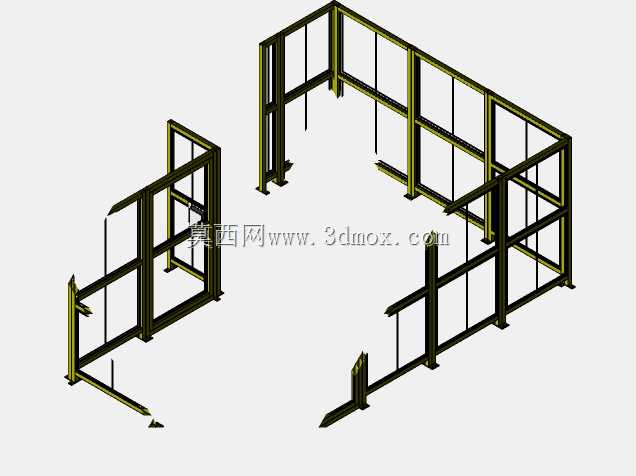

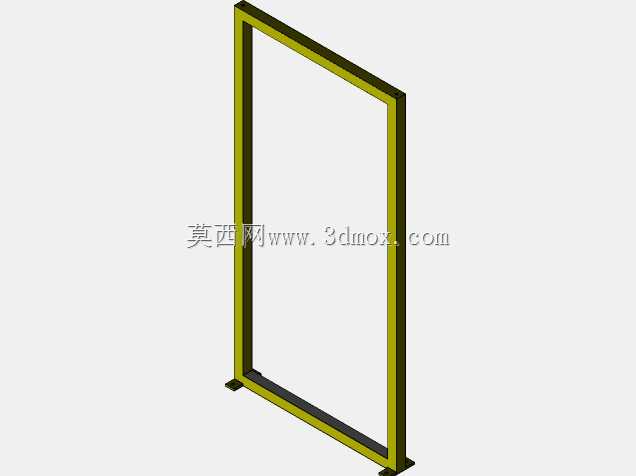

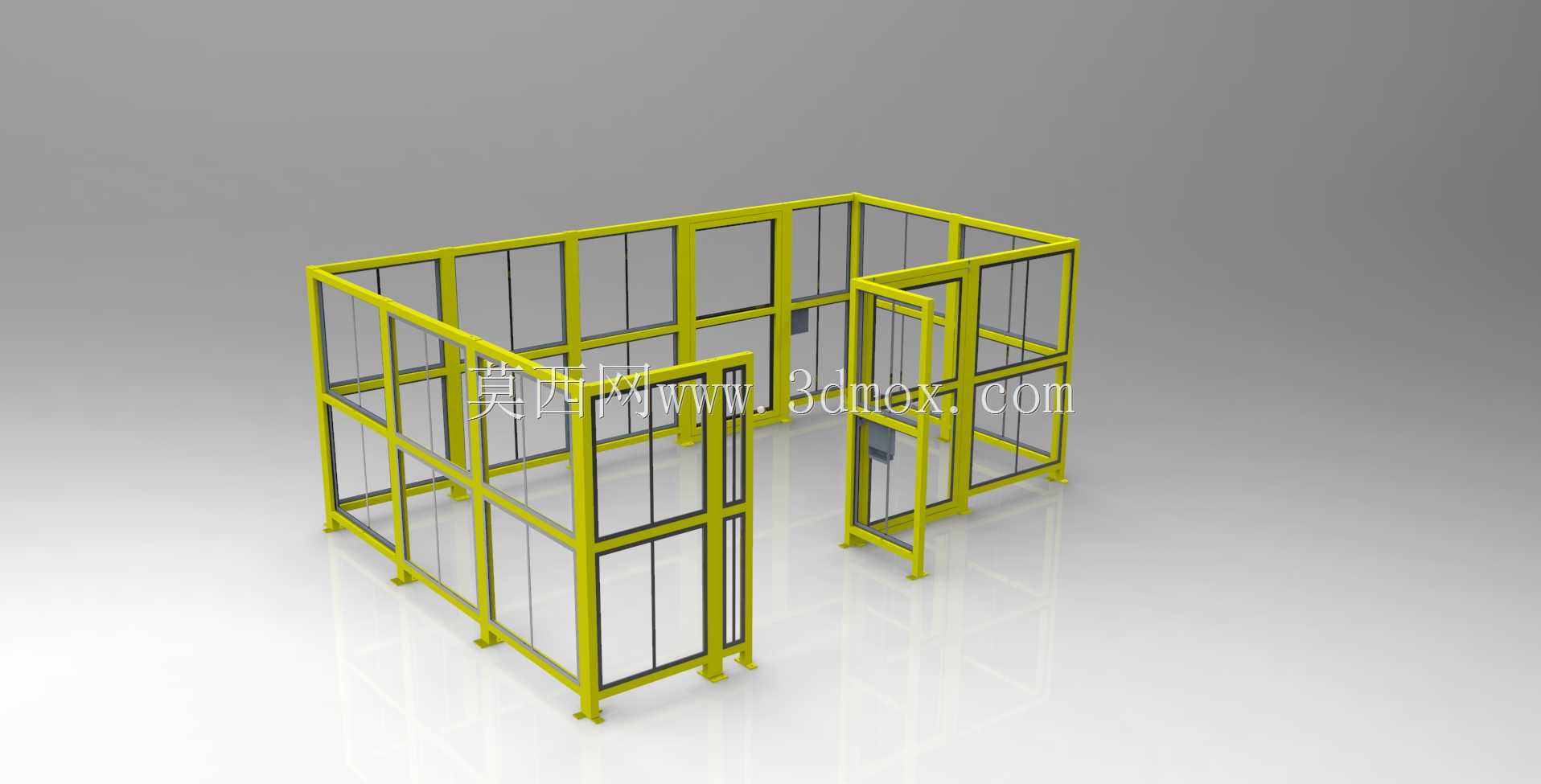

这款安全围栏主要应用于工业生产车间内的自动化工作站、机器人作业单元、高速运转设备周边的物理隔离场景，在设备运行过程中可有效阻隔无关人员误入危险作业区域，避免机械伤害、误触运行部件等安全事故发生，同时也能对作业区域内的加工飞溅物、粉尘外溢起到一定的阻挡作用，规范车间内的人员行走动线与设备作业边界。从结构设计来看，整体采用模块化的框架拼接思路，主框架选用标准工业铝型材作为支撑骨架，型材之间通过配套的角件、螺栓进行锁紧连接，无需复杂的焊接加工，既能够保证框架整体的结构强度，也方便后期根据现场设备的布局调整进行拆装重组，适配不同尺寸的设备防护需求。围栏的围护部分采用透明耐力板作为填充面板，相比传统的金属网片围护，透明面板不会遮挡操作人员观察设备内部运行状态的视线，日常巡检时无需打开围栏门即可查看内部设备的运行情况，同时面板本身具备足够的抗冲击强度，能够承受常规的外力碰撞不会出现碎裂变形。围栏预留了标准的通行门结构，门体与框架之间采用合页连接，配套安装有门锁装置，可与设备的安全回路进行联锁，当门体被意外打开时，设备可自动触发停机信号，进一步提升防护的可靠性。在尺寸设计上，整体围栏的高度设置符合工业安全防护的规范要求，底部与地面之间预留了足够的安装调节间隙，可适配车间地面存在的轻微不平整情况，安装时通过膨胀螺栓将底部的固定脚座与地面锁紧，保证整体结构的稳定性，不会因为人员倚靠或者轻微碰撞出现移位。框架的型材连接处做了圆弧过渡处理，避免尖锐的边角对人员造成磕碰伤害，整体的拼接缝隙控制在合理范围内，不会出现过大的间隙导致人员伸手可触及内部的危险部件。针对不同的设备布局，该围栏结构可灵活调整长宽尺寸，既可以围成封闭式的作业空间，也可以根据现场的走线、物料输送需求预留对应的开口位置，适配生产线边的设备防护、仓储区域隔离、作业区间划分等多种使用场景，安装过程无需复杂的现场加工，所有零部件均为标准件，可快速完成组装落地，后期维护时仅需对松动的连接螺栓进行定期紧固，更换损坏的面板时也无需拆解整体框架，维护成本较低。
