同轴式传动发电机结构三维设计

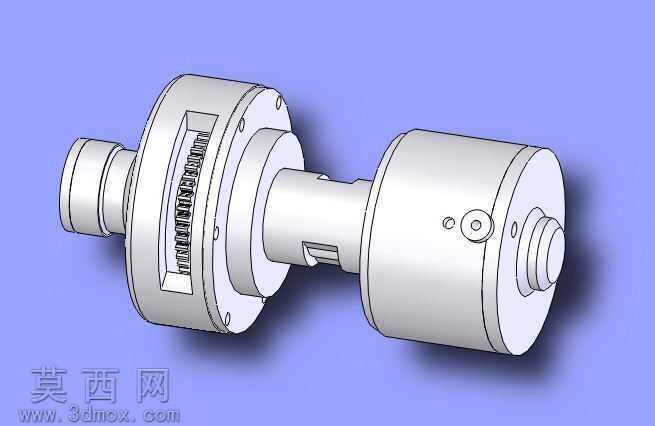

本作品采用三维参数化建模方式完成同轴式传动发电机的全结构设计，建模过程中严格遵循机械设计公差配合规范，对发电机的两大核心功能模块进行了精细化的特征构建。左侧传动端模块完整还原了内置传动齿组、连接法兰、定位轴肩、轴承安装位的细节结构，每一处齿形轮廓、螺栓孔位、卡槽结构都按照实际装配逻辑进行特征绘制，确保各部件间的装配约束关系完全符合机械传动的实际工况，可直接用于装配干涉校验与运动仿真验证。右侧发电主体模块精准还原了壳体外形、端盖定位结构、接线座安装位、输出轴端的密封结构，壳体表面的散热凹槽、紧固螺钉沉孔、定位销孔都做了等比例还原，保证模型结构与实际工业产品的结构一致性。渲染阶段采用金属哑光材质模拟发电机壳体的铸铝质感，对传动齿组、连接轴等运动部件赋予合金钢材质，通过光影参数调整突出部件的结构层次感，清晰展现内部传动结构与外部壳体的装配关系。设计过程中优先考虑结构的传动稳定性与装配便捷性，将传动单元与发电单元采用同轴直连的布局方式，减少传动路径上的动力损耗，同时在连接位置设计了定位止口结构，保证两模块的同轴度精度，降低运转过程中的振动风险。模型各部件均采用可编辑的参数化特征构建，支持后续根据不同功率参数调整壳体尺寸、齿组参数、轴径规格，可直接用于发电机产品的方案设计验证、教学演示以及结构优化参考，完整还原了小型同轴发电机从传动输入到电能输出端的全部结构细节，各连接部位的配合间隙、安装结构都经过合理性校验，符合通用机械零部件的设计规范。
