机加工手动螺杆式夹紧台虎钳结构

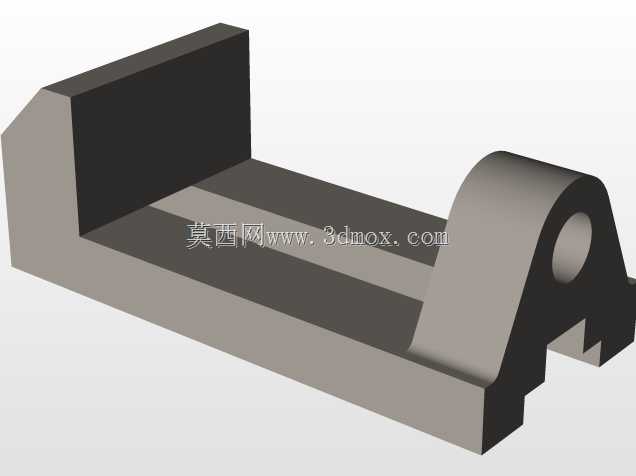

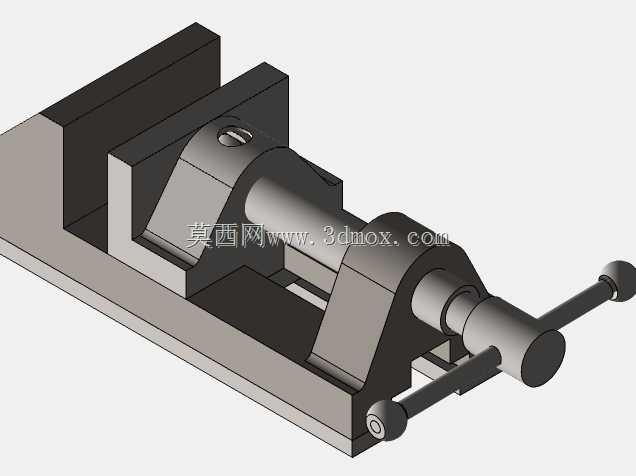

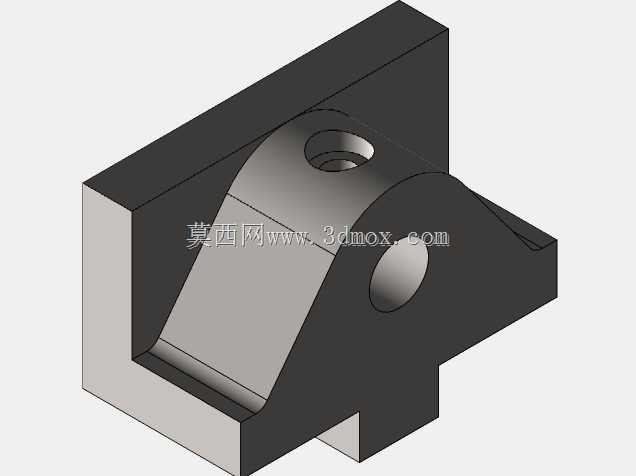

　　在常规机加工、钳工修配、小型零件装配的作业场景里，这类螺杆驱动的夹紧装置是工位上最基础也最高频使用的工装之一，它不需要外接动力源，完全依靠手动操作就能完成工件的可靠夹持，适配钻床钻孔、台虎钳工位锉修、小型零件攻丝、零部件预装找正等多种作业需求，相比气动、液压夹紧装置，它的部署灵活性更高，不需要布设气源、油路管线，随便安置在工作台面上就能投入使用，对零散维修工位、教学实训场景、小批量加工作坊的适配性极强。从结构设计逻辑来看，这套夹紧装置采用固定钳身与活动钳身配合的经典布局，固定钳身靠后侧的定位挡边承担装夹时的反向支撑力，活动钳身通过梯形螺杆的旋转转化为直线进给运动，梯形螺纹的选型本身就兼顾了传动效率与自锁性能，当螺杆旋紧到夹持位置后，

　　即便撤去手柄上的操作力，钳身也不会因为工件的反作用力自行松脱，不需要额外增加锁止结构就能保证装夹的可靠性，这也是手动夹紧结构最核心的设计考量——在简化结构的前提下保证装夹稳定性。整套装置的安装边界完全围绕常规工作台的装夹需求设定，固定钳身底部预留了与工作台T型槽匹配的安装位，钳口的最大开合距离覆盖了常规小型零件的装夹尺寸范围，钳口高度的设定既保证了足够的夹持接触面积，又不会因为钳身过高导致装夹时工件出现悬臂过长的问题，在钻削作业时，钳身的整体重心靠后，能抵消钻孔时钻头带来的倾覆力矩，不需要额外增加压块就能保证工位的稳定性。钳身的滑动配合面采用了开放式的导轨结构，这种结构的优势在于日常清理非常方便，加工过程中产生的金属切屑、

　　打磨碎屑不会卡在滑动缝隙里，只需要简单擦拭就能保证活动钳身的滑动顺畅，相比封闭式导轨结构，它的维护成本极低，适合车间多粉尘、多切屑的作业环境。操作端的摇臂采用了可拆卸的穿杆式设计，不需要操作时可以将长杆取下，避免工位上的磕碰剐蹭，需要大夹紧力的时候可以穿入更长的加力杆，借助杠杆原理放大夹紧力，针对不同材质的工件可以灵活调整夹紧力度，装夹铝材、铜件等软质材料时减小旋紧力度避免夹伤工件表面，装夹钢件、铸铁件时加大夹紧力保证加工过程中工件不会移位。钳口部分采用了可更换的淬硬钳口板设计，钳口板上加工有交叉的防滑齿纹，长期使用后齿纹磨损只需要更换钳口板就能恢复夹持性能，不需要整体更换钳身，大幅降低了长期使用的耗材成本。在建模逻辑上，

　　这套结构的所有配合面都做了合理的公差预留，滑动导轨面预留了合适的间隙保证滑动顺畅无卡滞，螺杆与螺母的配合采用了标准梯形螺纹参数，活动钳身与螺杆的连接位置做了防脱结构设计，避免螺杆旋出最大行程时活动钳身从固定钳身上脱落，所有棱角位置都做了工艺倒角处理，既消除了加工后的锐边安全隐患，也符合铸件的拔模工艺要求，整套结构没有冗余的设计部件，每一处结构都对应实际使用中的功能需求，完全围绕实用、可靠、易维护的工装设计原则搭建，不管是作为实训教学的结构演示模型，还是作为小型工装设计的参考结构，都具备很强的实际参考价值。在实际使用过程中，这类夹紧装置的受力路径非常清晰，操作力通过摇臂传递到螺杆，螺杆的旋转运动转化为活动钳身的直线推力，最终将夹紧力作用在工件与固定钳身之间，所有受力部件的截面尺寸都经过了强度校核，在最大夹紧力工况下不会出现结构变形，固定钳身的后侧挡边做了加厚处理，承担装夹时的全部反作用力，避免长期受力后出现钳身张口变形的问题。
