200千瓦工业固体燃料热水锅炉结构

　　这款固体燃料热水锅炉的三维结构，核心面向中小型工业厂区、集中供暖片区的供热需求设计，单台额定热功率覆盖200千瓦档位，同结构平台可延伸覆盖50至1000千瓦的功率区间，适配不同规模的供热场景。从实际落地场景来看，这类锅炉常被布置在厂区边角的独立设备间，或是乡镇集中供暖的换热站旁，既可以为生产车间提供工艺热水，也能为办公区、职工宿舍提供冬季采暖热源，对燃料的适配性较宽，可兼容成型生物质颗粒、洗选煤块等常规固体燃料，无需复杂的燃料预处理环节，适配燃料获取渠道分散的县域、厂区场景。

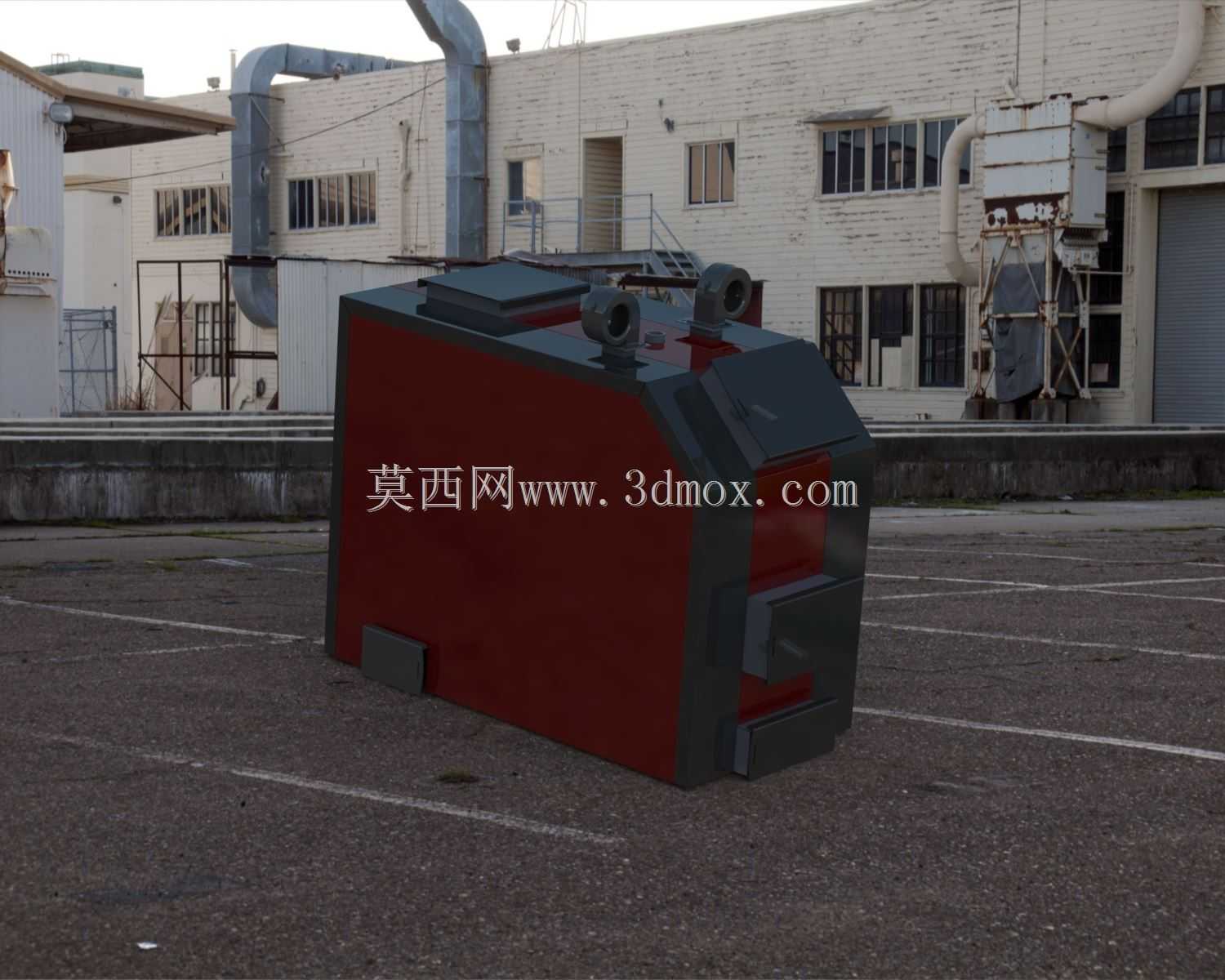

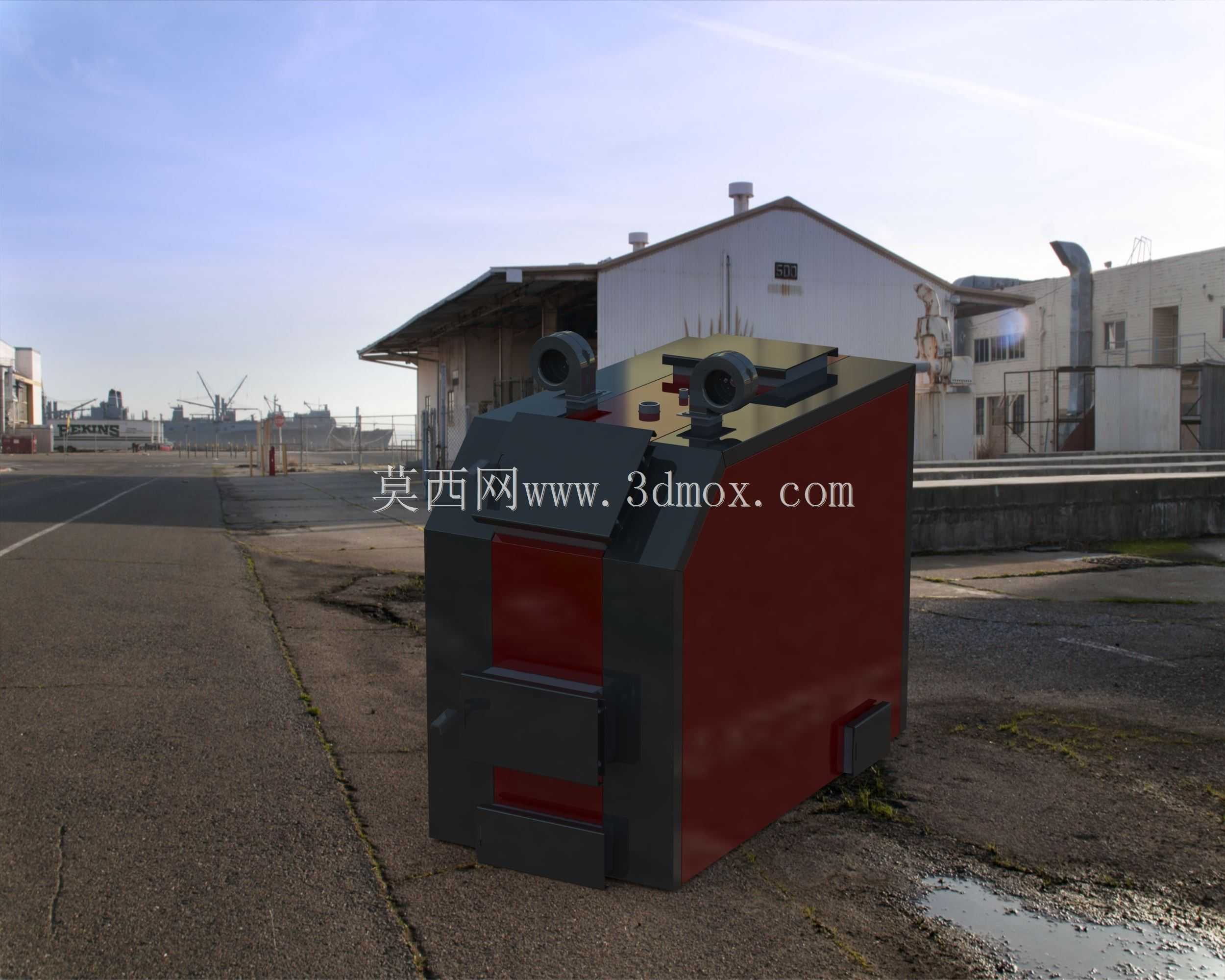

　　从结构设计逻辑来看，整体采用卧式矩形水套布局，外壳的深色调护板为外层保温防护层，内部为全包围式水套结构，燃烧腔布置在炉体中下部，燃料投加口设置在炉体正面偏下位置，操作高度适配日常人工投煤、投加生物质颗粒的作业姿态，无需额外搭建操作平台。炉体顶部预留的两个接口为烟气出口与热水出口，其中烟气出口可对接后续的省煤器、除尘设备，降低排烟热损失同时满足环保排放要求，热水出口对接供热管网的循环干管，回水接口布置在炉体下部侧方，与供热系统的回水干管顺接，减少管路弯折带来的阻力损失。

　　在安装边界的考量上，该炉体的底部为平整的焊接底座，安装时仅需在现场浇筑水平混凝土基础即可，无需预埋复杂的地脚螺栓结构，底座与基础之间预留20毫米左右的垫铁调整空间，用于找平炉体，保证水套内部的水循环无气阻死角。炉体四周的操作空间预留有明确的设计边界：正面投燃料口前方需预留不小于1.2米的操作空间，满足人员投加燃料、清理炉灰的作业需求；侧面清灰口位置预留不小于0.8米的检修通道，顶部烟气出口位置预留不小于1.5米的竖向安装空间，方便对接烟道与阀门组件。炉体的整体外形采用方正切角设计，相比传统圆形锅炉，矩形结构在设备间内布置时的空间利用率更高，可紧贴墙面布置，减少无效占地，切角位置用于布置观火孔与温度测点位，方便运行人员实时观察燃烧状态、监测炉水温度。

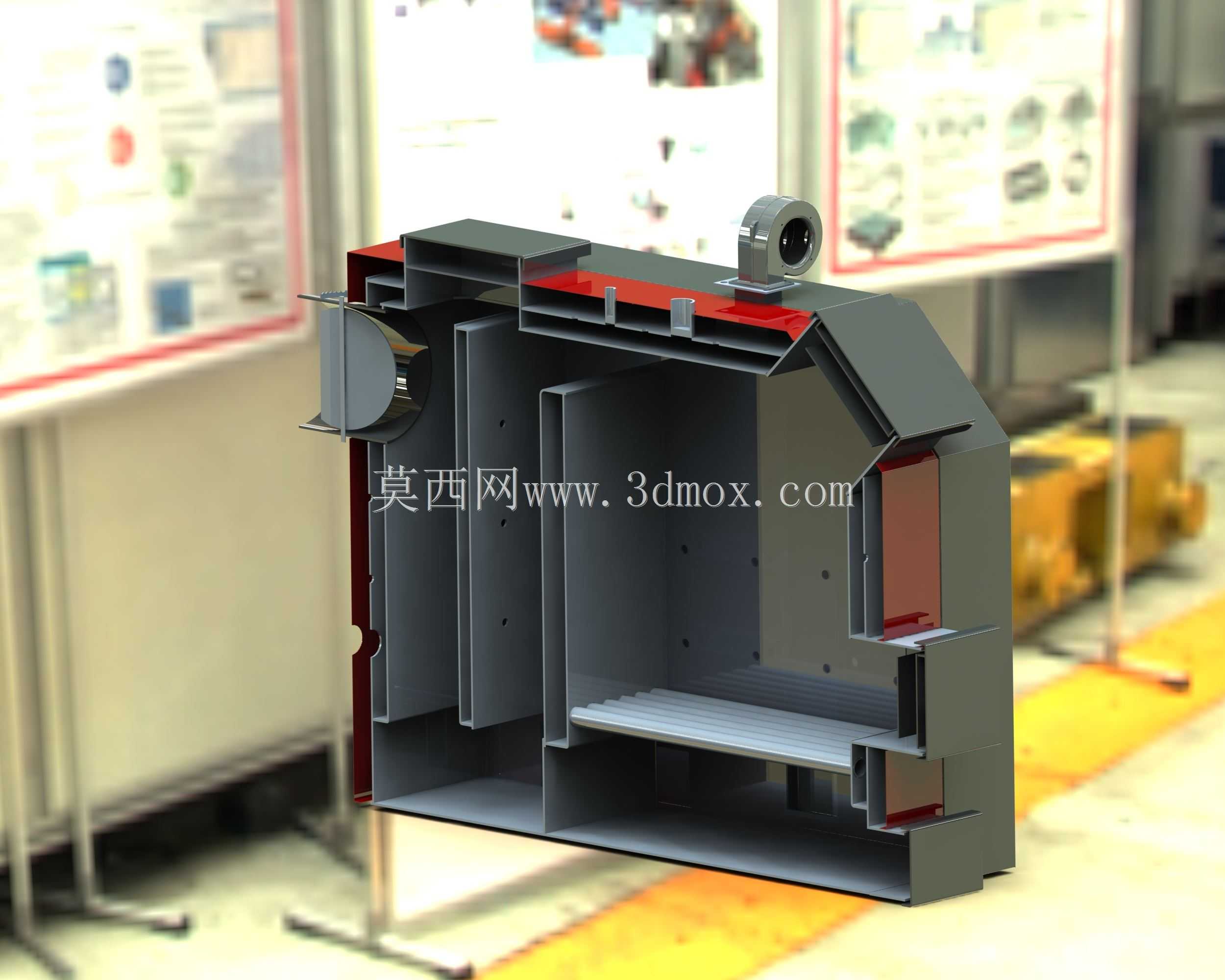

　　从功能特性的设计细节来看，水套内部设置有多层折流挡水板，引导炉水在水套内形成有序的紊流状态，避免局部水流停滞导致的结垢、过热变形问题，同时延长炉水在高温受热区的停留时间，提升换热效率。燃烧腔内部的炉排采用固定式耐热铸铁炉排，结构简单可靠，故障点少，适配固体燃料的燃烧积灰特性，日常清灰仅需从下部清灰口掏出灰渣即可，无需复杂的炉排维护操作。炉体的外层护板与内部水套之间填充有硅酸铝保温棉，可将炉体表面温度控制在环境温度加15摄氏度以内，减少运行过程中的散热损失，同时避免人员误触造成烫伤。

　　在三维建模的细节处理上，该模型完整还原了炉体的所有外部接口、护板拼接结构、底座焊接位置，可直接用于设备安装前的布局模拟、管路走向预演，也可作为同类型锅炉改型设计的基础参考框架，建模时对水套内部的挡水板结构、燃烧腔的耐火层厚度都做了等比例还原，方便设计人员在此基础上调整功率参数、改动接口位置，快速衍生出不同功率档位的同系列锅炉结构。
