散装物料输送检验传送装置结构设计

　　在散料加工、仓储转运、建材生产这类涉及颗粒、粉状散装物料流转的生产场景里，物料入仓前、工序转接节点的质量核验环节，一直是容易被忽略却直接影响成品合格率的关键工位。以往不少中小生产线采用人工舀料抽检的方式，不仅取样代表性差，检验效率跟不上连续输送的节拍，还容易在取样过程中造成物料撒漏、扬尘，既浪费原料也不符合车间职业健康的管控要求。这套传送检验一体化的结构设计，核心就是把物料连续输送和在线检验的功能整合到同一台架结构上，不需要额外在输送线旁单独搭建检验工位，也不用安排专人在输送侧定点取样，能适配粮食加工、建材粉料、化工颗粒等多种散装物料的在线质检需求。

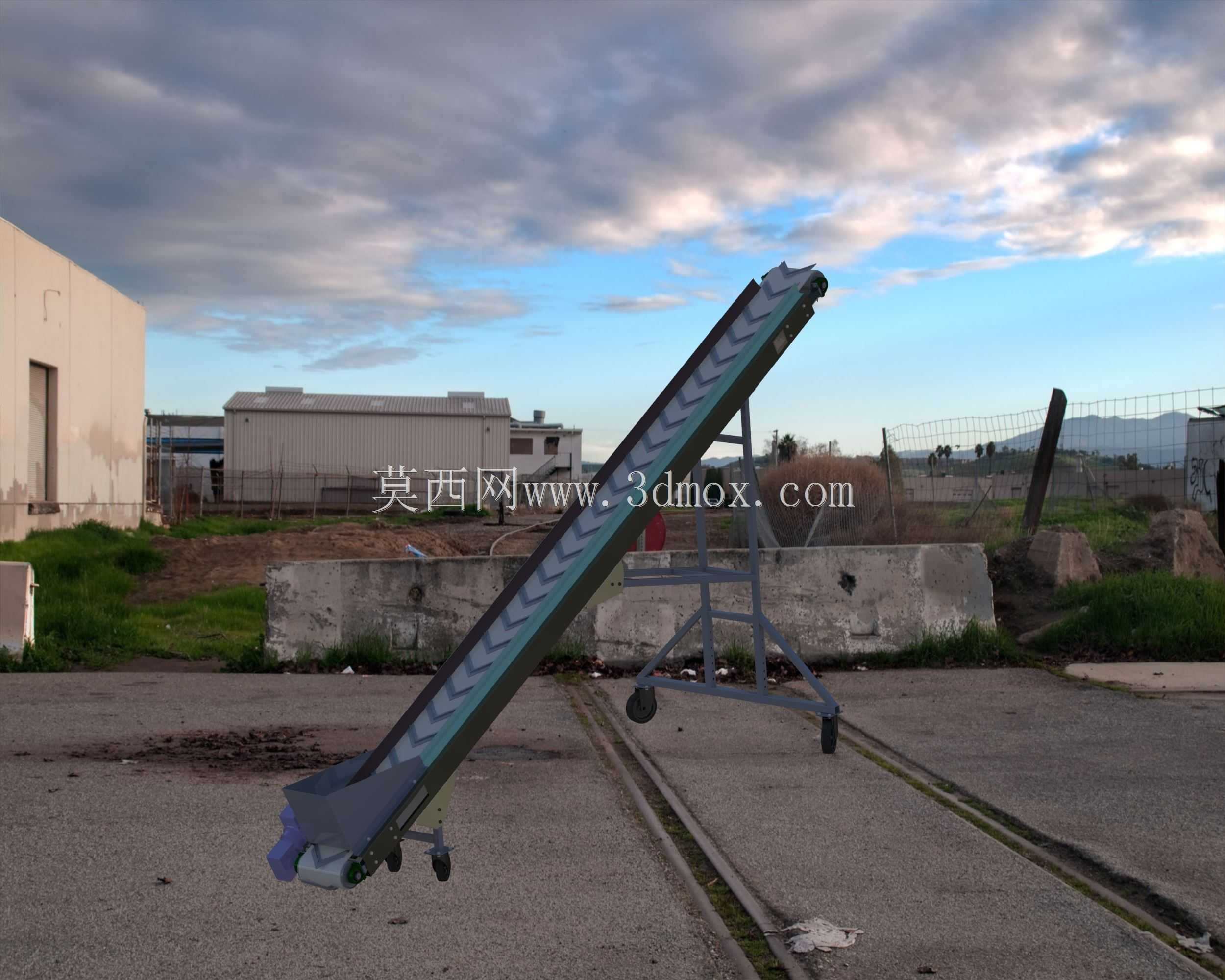

　　从实际落地的功能逻辑来看，这套装置的结构设计优先考虑了散料流动的顺畅性，进料端采用扩口式导料结构，能直接对接上游皮带输送机、溜槽或者料仓出料口的落料位置，导料板的倾斜角度参考了常见散料的安息角参数做了冗余设计，哪怕是流动性稍差的含水粉料，也不会在进料位置出现积料、堵料的问题。输送段的承载结构采用带挡边的平皮带设计，两侧挡边高度根据常规散料输送的料层厚度设置，既避免物料在输送过程中从侧边撒落，也不会因为挡边过高干扰检验模块的采样动作。检验模块布置在输送段的中部位置，这个位置的物料经过前段输送已经铺展成厚度均匀的料层，不会出现进料端物料堆积导致的采样偏差，检验探头的安装支架采用可升降调节的结构，能根据不同物料的料层厚度、检验精度要求调整探头和料面的间距，不需要改动主体机架结构就能适配不同品类的散料检验需求。

　　设计过程中对安装边界的考量也贴合车间改造的实际需求，整套装置的主体机架采用标准化型钢焊接成型，底部预留了和地面预埋螺栓连接的固定孔位，同时也可以根据现场需求加装可调高度的支撑脚，适配车间地面不平整的安装场景。设备的整体宽度控制在常规车间输送通道的允许范围内，长度方向可以根据上下游设备的对接间距做模块化调整，不需要重新设计主体结构，只需要增减中间输送段的框架段长度就能适配不同的工位间距要求。出料端设置了分叉式溜槽结构，和检验模块的信号做联动，当检验模块检测到物料参数不符合要求时，分叉溜槽会自动切换到不合格料出料通道，把不合格物料导流到收集容器里，合格物料则顺着主溜槽进入下游输送设备或者仓储料仓，整个分流动作采用气动翻板结构，响应速度快，不会出现混料的问题。

　　从结构可靠性的角度来看，这套装置的传动部分采用减速电机直接驱动主动辊的设计，省去了复杂的中间传动链条、皮带结构，减少了日常维护的点位，辊筒两端的轴承座采用外置式安装，后期更换轴承或者维护辊筒的时候不需要拆解整个输送架体，能大幅缩短设备停机维护的时间。考虑到散料输送场景下扬尘、物料颗粒容易进入运动部件的问题，所有轴承位置都加装了防尘密封结构，驱动电机的防护等级也匹配散料车间的粉尘环境要求，避免粉尘进入电机内部造成设备故障。检验模块的布线全部走机架内部的穿线线槽，外部没有裸露的线缆，既避免生产过程中物料剐蹭线缆造成损坏，也让设备整体外观更整洁，符合车间现场的5S管理要求。

　　在实际工况适配性上，这套结构还预留了多个扩展接口，比如可以在进料端加装均料耙结构，把堆积的物料耙平成厚度更均匀的料层，进一步提升检验结果的准确性；也可以在检验段之后加装自动采样机构，按照设定的时间间隔自动留存物料样本，方便后续实验室复检。整个架体的设计没有采用复杂的异形结构，所有零部件都是通用标准件，加工和采购成本都比较低，后期更换配件也不需要找特定厂家定制，能降低生产企业的设备采购和后期运维成本。和传统的独立检验工位加输送线的配置相比，这套整合式的结构占地面积更小，不需要额外做工位之间的衔接结构，物料在整个输送检验过程中没有多余的跌落转接点，能大幅减少散料转运过程中的扬尘和撒漏问题，不管是新建生产线配套还是老生产线的质检环节改造，都能快速适配安装。
