特纳变体不可能球立方体创意结构设计

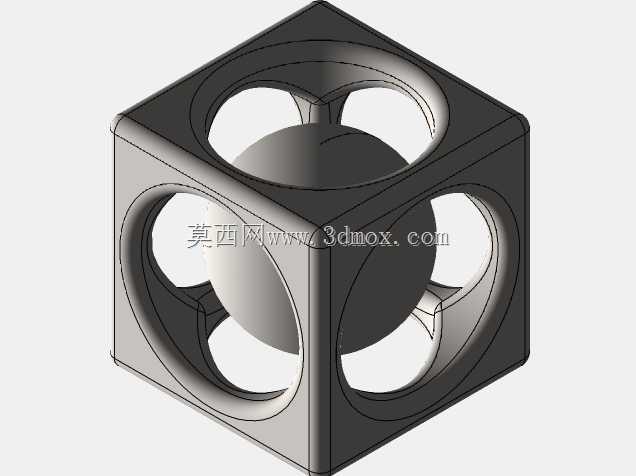

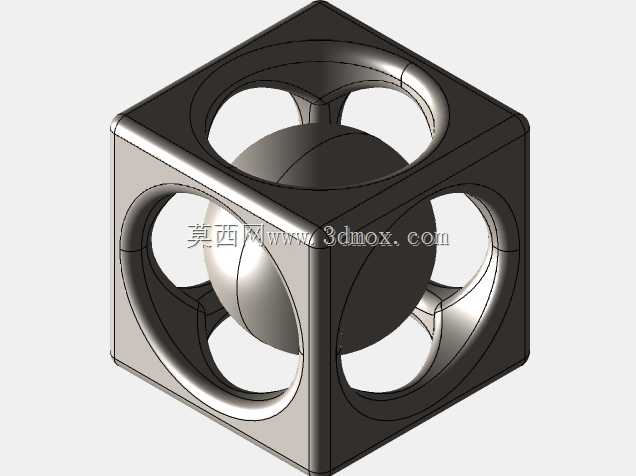

　　这款几何构型作品脱胎于经典特纳立方体的变体设计，核心是将球面与立方体框架做视觉矛盾式融合，在常规正交视角下会呈现出违背空间逻辑的视觉效果，这类结构最早常被用作机械加工实训的考核样件，用来检验操机人员对三轴、多轴设备加工路径的规划能力，以及对空间相交曲面、棱边倒角的公差控制水平。从实际应用场景来看，这类矛盾几何结构并非直接用于量产设备的功能部件，更多是出现在工程实训课堂的教学演示台、机械创意展会的展品区，还有不少精密加工从业者会将加工完成的实体件作为工位摆件，用来直观展示多轴加工的工艺可达性，也有部分科普场馆会将放大版的该结构作为几何力学展区的互动展项，让参观者从不同视角观察空间视觉误差的形成逻辑。

　　从设计思路层面拆解，整个结构的核心矛盾点在于球面与立方体内腔的相交边界处理，常规特纳立方体是在不同层级的立方体内做同轴嵌套，而这个变体将最内层的嵌套结构替换为完整球面，需要在建模阶段反复调整球面的球心位置与立方体各面的垂直距离，确保在正视、侧视、俯视三个正交投影视角下，球面的轮廓刚好与立方体对应面的内框棱边完全重合，只有偏移到非正交视角才能观察到球面实际突出于立方体框架的部分，这种视觉误差的控制精度直接决定了最终成品的矛盾视觉效果。建模过程中需要优先锁定立方体的基准坐标系，将立方体的几何中心设为全局原点，六个面分别对齐三个坐标轴的垂直平面，之后再以原点为球心设置球面半径，这里的半径取值不能直接取立方体内切球的半径，需要预留出立方体框架的壁厚余量，同时要计算球面突出立方体各面窗口部分的曲面弧度，避免在常规视角下出现球面轮廓超出窗口边框的穿模问题。

　　考虑到实际加工的安装边界，这类结构如果采用金属材料切削加工，立方体的外轮廓边长通常控制在50mm到150mm区间，过小的尺寸会导致球面与立方体边框的衔接处壁厚不足，加工时容易出现振纹甚至崩边，过大的尺寸则会增加材料成本，同时也会削弱近距离观察时的视觉矛盾效果。立方体的外框棱边需要做0.5mm到1mm的圆角处理，避免锐边造成划伤，同时边框的壁厚要保持均匀，通常设置为边长的十分之一左右，壁厚过薄会导致加工时框架变形，壁厚过厚则会遮挡内部球面的轮廓，影响视觉呈现效果。如果是采用3D打印工艺制作，还要考虑球面与立方体边框衔接处的支撑添加逻辑，尽量将支撑设置在非正交视角的可视面，减少后处理打磨的工作量，避免破坏关键视角下的轮廓完整性。

　　从功能特性来看，这款结构除了教学演示与工艺展示的作用外，也常被用来验证CAM编程中多轴联动的路径合理性，因为球面与立方体窗口的相交线是空间连续曲线，三轴加工需要多次翻面装夹，每次装夹的定位误差都会直接影响最终的轮廓重合度，而采用四轴或五轴设备一次装夹完成加工，就能更好保证各视角下的视觉精度，不少数控加工的技能考核中，都会将这类变体结构的加工精度作为评分项，检验操机人员对坐标系校准、刀具补偿设置、进给参数匹配的综合能力。在实际装夹加工时，通常会先加工立方体的六个外基准面，保证各面的垂直度与平面度公差控制在0.02mm以内，再以外基准面为定位基准加工各面的窗口轮廓，最后再精加工内部的球面，加工顺序的调整能有效减少内应力释放带来的变形，确保最终成品在三个正交视角下都能呈现出球面刚好嵌在立方体内的视觉错觉，只有转换视角才能发现结构的实际空间形态。
