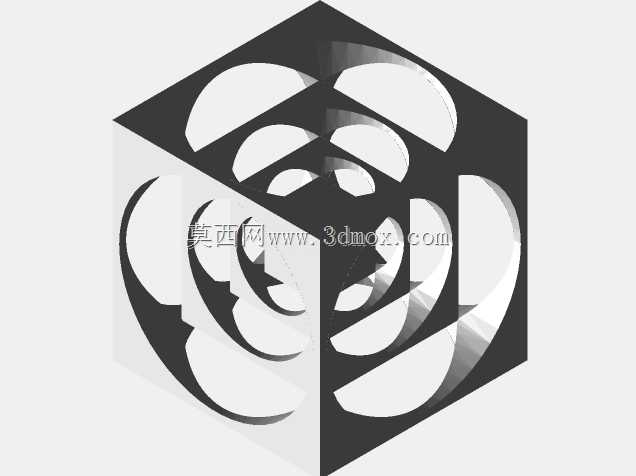

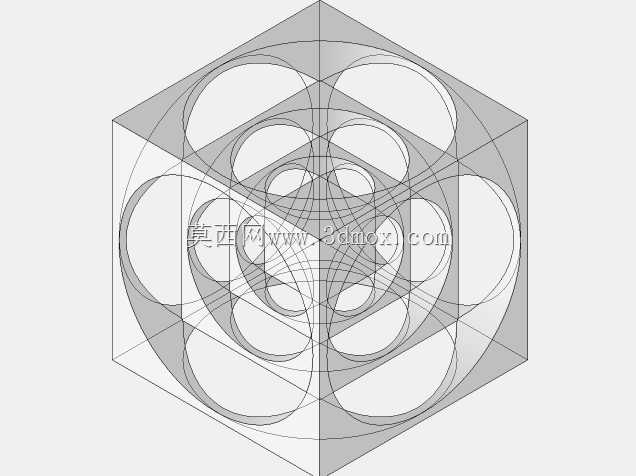

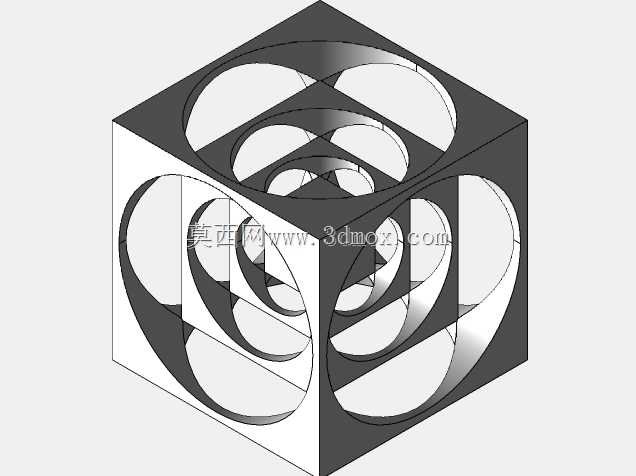

在机械加工实操训练与结构设计验证场景中,这类嵌套多面体构件是非常经典的练习载体,很多刚接触三轴加工中心操作、或者刚入门机械结构设计的从业者,都会把这类构件作为从理论走向实操的第一个练手项目。它的核心逻辑是在单一整块立方坯料上,通过不同深度、不同孔径的钻孔加工,让坯料内部逐层显露出尺寸依次递减的嵌套立方体结构,整个过程不需要额外拼接装配,完全依靠材料去除实现多层嵌套的视觉与结构效果。
从实际加工的角度来说,做这个构件首先要明确各层立方体的尺寸边界,最外层的基准立方体是整个加工的装夹基准,六个面的平面度、相邻面的垂直度必须控制在合理公差范围内,否则后续钻孔时很容易出现各层立方体偏移、壁厚不均的问题,甚至会出现某一侧钻穿导致内层立方体脱落的情况。设计阶段就要提前算好每一层立方体对应的钻孔深度,孔径越小的钻头,有效加工深度越受限,排屑难度也越高,所以最内层的最小立方体,对应的钻孔深度是最深的,这部分加工要特别注意钻头的刚性,避免加工过程中钻头偏摆,把内层结构钻歪。
这类构件本身没有直接的工业量产用途,它的核心价值是训练加工者对钻孔工艺参数的把控能力,包括不同直径钻头对应的进给量、转速选择,深孔加工时的退刀排屑节奏,还有装夹时的基准找正方法。很多职业院校的机加工实训课程里,都会把这个构件作为考核件,因为它能直观反映出操作者对加工余量、深度控制、刀具选型的综合掌握程度,只要某一个参数没控制好,最终的嵌套效果就会出问题,比如某一层的立方体壁厚不一致,或者内层立方体没有完全和外层脱离,达不到逐层显露的效果。
从结构设计的思路来看,这个构件的设计完全围绕钻孔加工的工艺特性展开,没有采用铣削型腔的方式做嵌套,而是用直孔加工的方式实现,就是为了最大化利用普通钻床或者三轴加工中心的Z轴加工能力,不需要复杂的多轴联动编程,只要找准每个面的孔位坐标,控制好钻孔深度就能完成。设计时要注意各层立方体的壁厚差不能太小,否则加工时很容易因为切削震动导致薄壁部位碎裂,尤其是钢材坯料加工时,钻头的切削力会让薄壁部位产生形变,壁厚留量至少要保证在1.5mm以上,才能保证加工完成后各层立方体结构完整,不会出现变形缺损。
在安装边界方面,这个构件作为练习件不需要和其他设备部件配合,最外层立方体的尺寸通常根据所用坯料的规格确定,常见的实训用坯料多为50mm到100mm边长的方钢,装夹时用机用虎钳夹持立方体的侧面,找正端面的跳动误差在0.02mm以内就可以开始加工。加工顺序一般是先加工大直径对应的浅孔,做出最外层和第二层立方体的分隔,再依次换更小直径的钻头加工更深的孔,逐层露出内部的立方体结构,每加工完一个面的孔,都要重新找正基准再加工下一个面,避免累计误差导致各层立方体错位。
很多刚接触加工的从业者最容易犯的错误,就是没有提前计算好钻头的刀尖角度对钻孔深度的影响,普通麻花钻的刀尖角是118度,钻孔的实际有效深度要把刀尖部分的锥形长度算进去,如果只按圆柱部分的深度设定加工参数,就会出现内层立方体没有完全脱离的情况,六个面的孔加工完之后,内层的立方体还和外层有部分连接,达不到自由嵌套的效果。另外深孔加工时如果不及时退刀排屑,铁屑堵在孔里会把钻头别断,尤其是加工小直径深孔的时候,断刀不仅会导致工件报废,还有可能飞出造成安全隐患,所以加工过程中每钻进一定深度就要退刀排屑,配合切削液冷却钻头,延长刀具寿命。
这类构件除了作为加工练习件,也常被用来做工艺验证,比如测试不同材质钢材的切削性能,或者测试新型钻头的加工效率与加工精度,通过观察最终嵌套结构的成型质量,就能直观判断刀具、参数、材质之间的匹配度,比单纯的平面钻孔测试更能反映实际加工中的综合表现。
