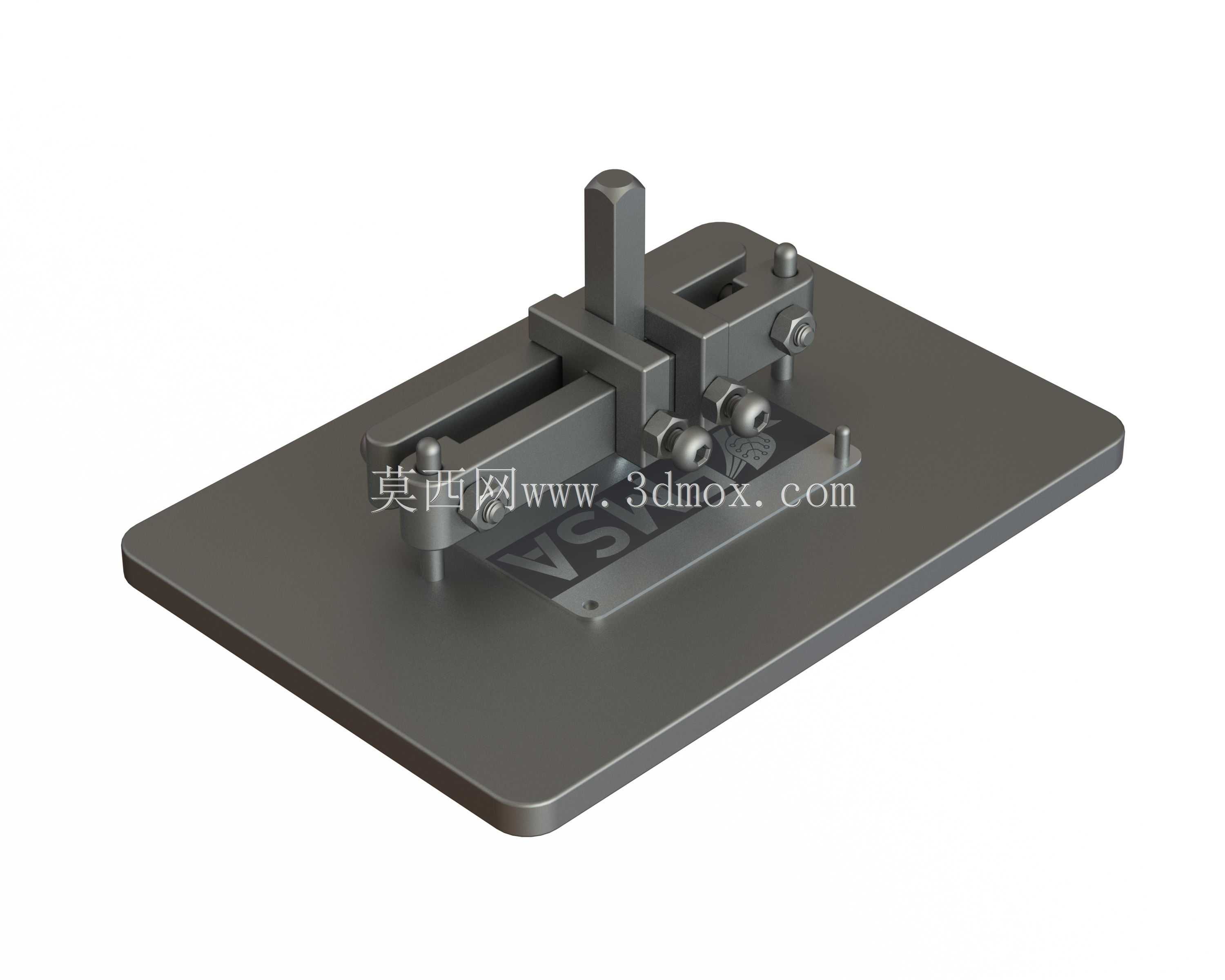

手动压入标识牌用RS图章冲压夹具结构

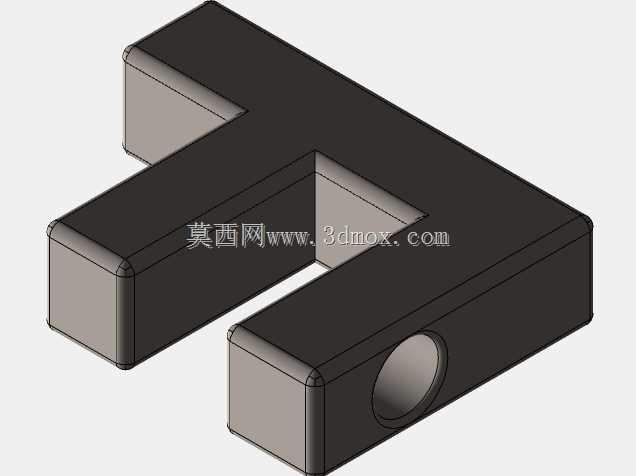

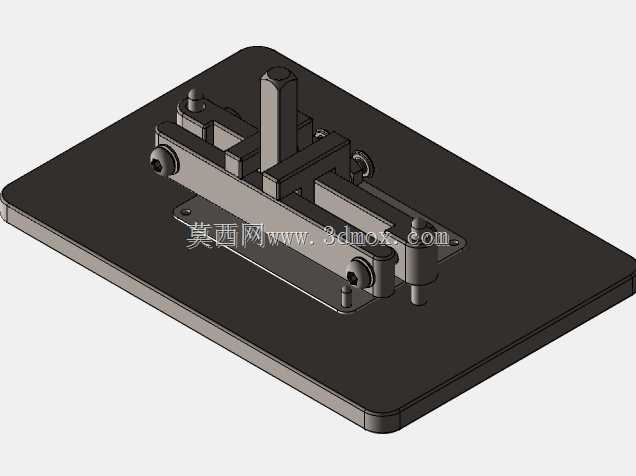

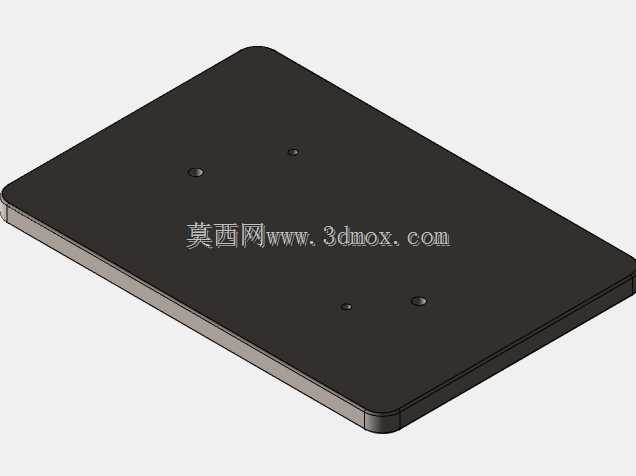

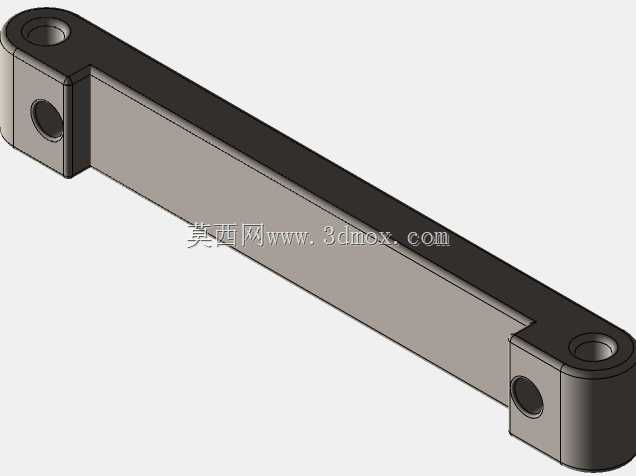

　　在小型标识牌加工的线下作业场景里，这类手动冲压夹具的应用频次远高于大型自动化冲压设备，尤其适配小批量、多批次的铭牌、ID标识牌压印作业，不需要配套复杂的气动或液压动力源，单人即可完成全套操作，对作业场地的供电、空间要求极低，常见于五金加工门店、小型机修车间、设备维保现场的临时标识制作环节。整套夹具以厚重的方形金属底板作为安装基准，底板边缘做了圆角钝化处理，避免作业过程中剐蹭操作人员，底板上预留了对应安装孔位，既可以通过螺栓固定在常规钳工工作台台面上，也能适配小型手动冲床的工作台安装边界，不需要额外做转接板加工，安装时只要保证夹具定位面与冲头运动方向垂直即可，调试难度极低。夹具的核心定位结构采用双侧可调式挡块设计，

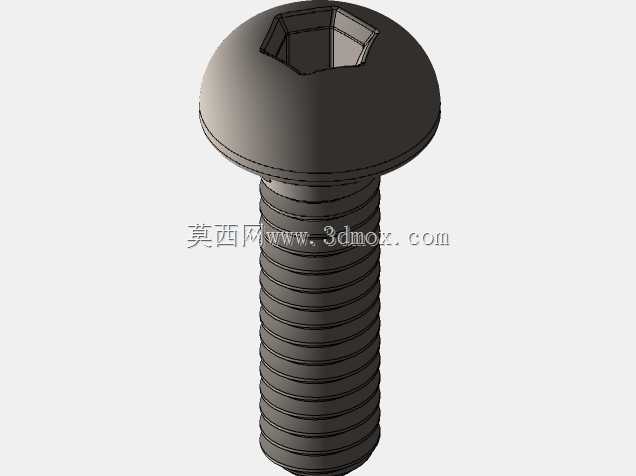

　　挡块通过内六角螺栓固定在底板的T型槽内，可根据不同尺寸的标识牌毛坯调整定位间距，适配长宽在一定范围内的矩形板材毛坯，调整时只需要松开锁紧螺栓，滑动挡块到对应刻度位置后重新锁紧即可，不需要更换定位零件，换型时间控制在一分钟以内，完全匹配小批量生产的快换需求。压印执行端集成了RS图章的固定座，固定座采用快拆式结构设计，图章装入后通过侧面的紧定螺钉锁紧，更换不同字符或图案的图章时不需要拆解整套夹具，只需要松开对应紧定螺钉即可完成替换，图章的压入行程通过上方的导向立柱做限位，导向立柱与滑动压块之间采用间隙配合，配合公差控制在合理范围内，既保证压块上下滑动无卡滞，又能避免压印过程中出现横向偏移，保证标识压印的位置精度。

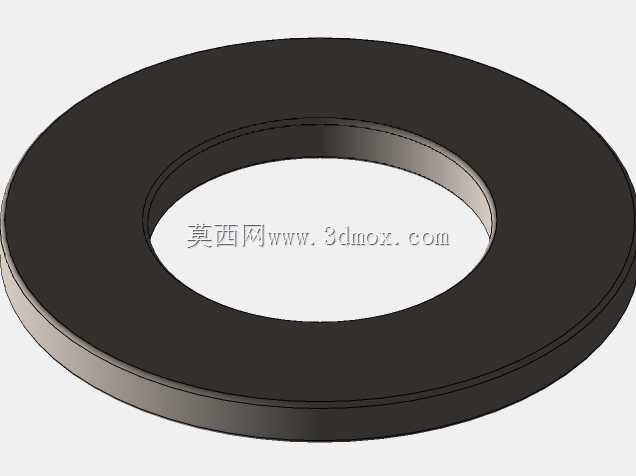

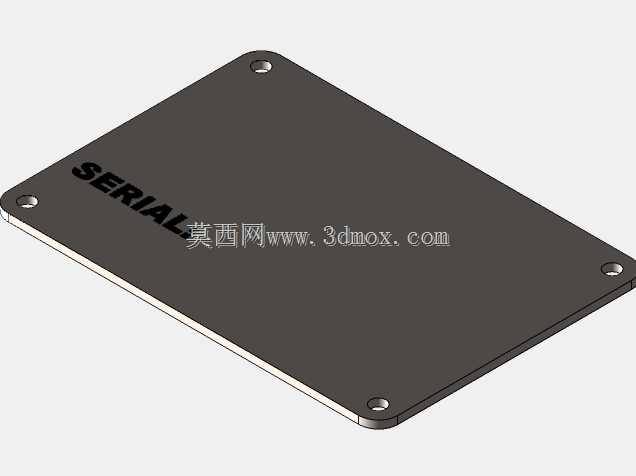

　　整套夹具的受力结构做了针对性加强，压块与图章固定座之间设置了承压垫板，避免长期冲压作业导致压块表面出现凹痕，影响压印深度的一致性，所有外露的螺栓端部都做了倒角处理，没有尖锐的毛刺凸起，操作时的安全冗余足够。从实际作业逻辑来看，操作人员只需要将裁切好的标识牌毛坯放到定位挡块围成的定位区域内，确认毛坯靠紧两个定位基准面后，向下扳动配套的手动压杆（或操作小型冲床的压头下行），即可带动图章压在毛坯表面，完成标识压印，压印完成后压头自动复位，即可取出成品放入下一个毛坯，整个操作流程没有复杂的动作要求，新员工经过简单讲解即可独立操作。夹具的整体外形尺寸控制在小型手动作业设备的适配范围内，不会占用过多工作台空间，闲置时可以直接收纳到工具柜内，

　　不需要长期占用固定工位。结构设计上没有采用复杂的非标零件，大部分结构件都可以采用常规的钢板、方钢通过铣削、钻孔加工完成，加工成本低，后期维护时如果出现零件磨损，只需要更换对应的标准件或简单加工件即可，维护成本极低。导向部位预留了润滑脂加注空间，长期使用时定期加注少量润滑脂即可保证滑动顺畅，不需要做复杂的保养作业。在压印作业的精度控制上，这套夹具的定位重复精度可以满足常规标识牌的压印要求，压出的标识位置偏差控制在肉眼可接受的范围内，不会出现标识歪斜、偏移的问题，压印深度可以通过调整压头的下行行程来控制，适配不同厚度的板材毛坯，不管是薄铝片、薄不锈钢片还是塑料标识牌，都能通过行程调整获得清晰的压印效果，不会出现压穿毛坯或者压印过浅标识模糊的问题。
