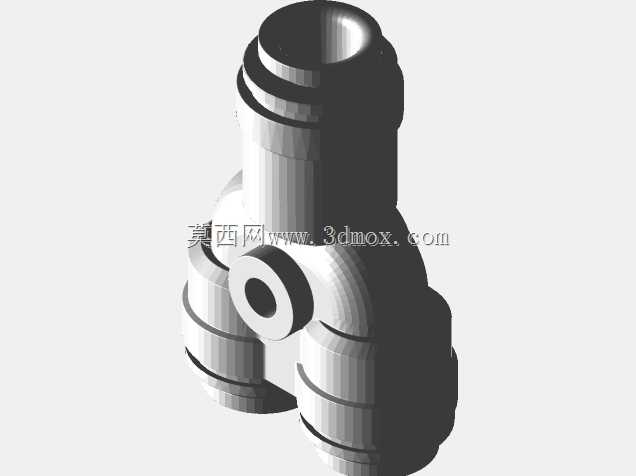

6mm管径Y型等压三通快插接头结构

　　在气动控制回路、小型流体输送管路、净水设备管路布设、实验室气路搭建这类场景里，管路分流是非常高频的需求，这款Y型等压压装接头就是针对6mm外径硬质管路的分流场景设计的，三个接口通径完全一致，可实现单路输入双路等压输出的分流功能，不会因为分流结构造成两支路的压力差，适配对支路压力一致性有要求的管路系统。

　　从实际使用的角度看，这类接头不需要额外的密封生料带、卡套配件，管路插入后依靠内部的弹性卡爪抱紧管壁，配合内置的密封圈实现端面密封，安装时只需要将裁切平整的6mm管路垂直插到底即可完成连接，拆卸时按下接头端面的释放卡环就能直接拔出管路，相比传统螺纹连接、卡套连接，安装效率能提升60%以上，非常适合设备批量组装、现场快速改管的作业场景。日常使用中，这类接头可承受10bar以内的工作压力，适配压缩空气、常温清水、惰性气体这类常规介质，在小型自动化设备的气动回路、家用净水机的水路分流、牙科治疗台的气路分配、喷绘设备的墨路分流场景中都有大量应用。

　　设计这款接头结构的时候，首先要考虑的是流道的顺滑性，Y型的分流夹角设置为60度，相比直角三通可以大幅降低流体经过分流位置的局部阻力，减少介质输送过程中的压力损失，同时避免直角位置长期使用积累介质杂质造成的流道堵塞。三个接口的内部结构完全一致，统一适配6mm外径的硬质管路，不管是尼龙管、PU气管还是硬质PE水管，只要外径公差在±0.1mm范围内都能可靠抱紧密封。接头主体的外形没有多余的突出结构，三个接口的中心轴线交汇于同一点，整体外轮廓最大直径不超过18mm，安装时相邻管路之间不会出现干涉，在密集排布的管路簇里也能轻松布置，不需要预留过大的操作空间。

　　安装边界方面，接头插入管路后，管路的插入深度为16mm，设计管路走向时需要预留足够的插入行程，避免管路插不到位造成泄漏。接头本身没有方向限制，任意一个接口都可以作为输入端，剩下两个作为输出端，现场布设时可以根据管路走向灵活调整安装方向，不需要提前区分进出接口，降低现场安装的出错概率。接头外壁做了防滑的筋位设计，手动插拔管路时可以稳稳握住接头主体，不会因为手滑导致接头受力脱落。内部的密封件采用嵌入式安装结构，不会因为管路反复插拔造成密封圈移位，正常工况下反复插拔寿命超过1000次，依然能保持可靠的密封性能。

　　建模的时候需要重点关注几个配合尺寸：首先是卡爪的安装槽尺寸，要保证卡爪在槽内有足够的收缩余量，管路插入时卡爪能顺利张开，管路到位后卡爪能牢牢卡入管壁表面，不会因为管路受拉脱开；其次是密封圈的压缩量，控制在20%-25%之间，压缩量太小会造成密封失效泄漏，压缩量太大会增加管路插入的阻力，甚至导致管路无法插到底；最后是Y型流道的交汇位置，要做圆角过渡处理，不能出现尖锐的棱边，避免流体长期冲刷造成的气蚀、磨损问题，延长接头的使用寿命。另外接头的三个接口端面要保证与轴线垂直，释放卡环的按压行程控制在2mm，按压时不需要太大的力度就能释放卡爪，方便后期维护时拆卸管路。
