蜗杆传动式红色齿轮减速箱体结构

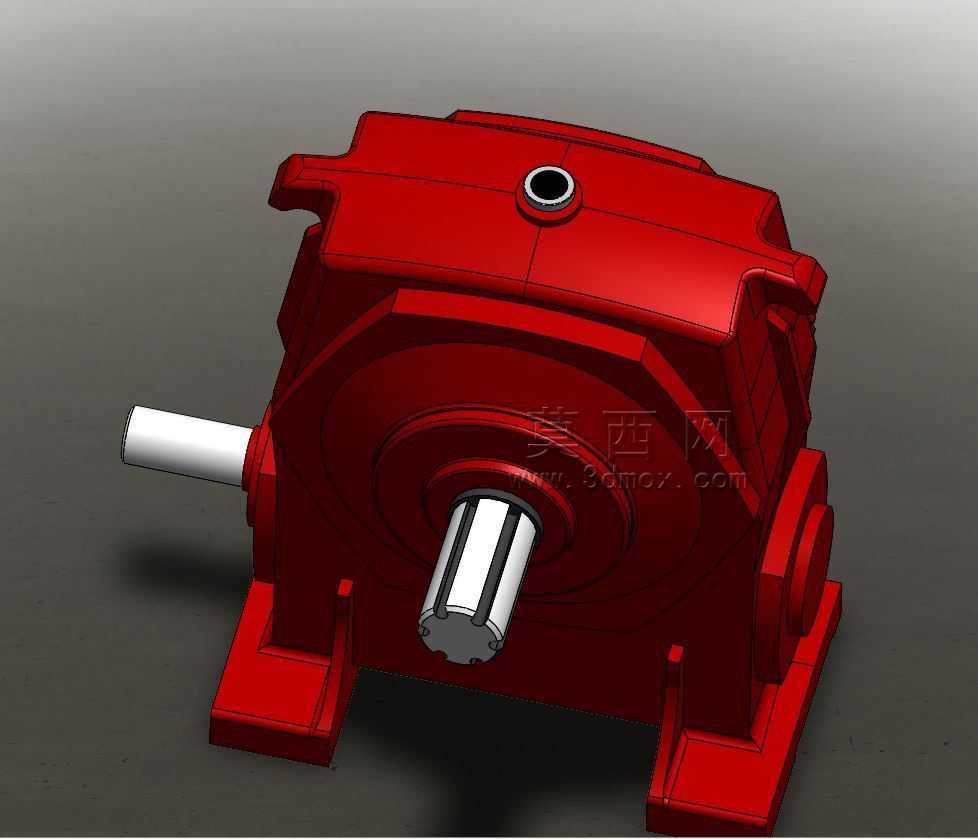

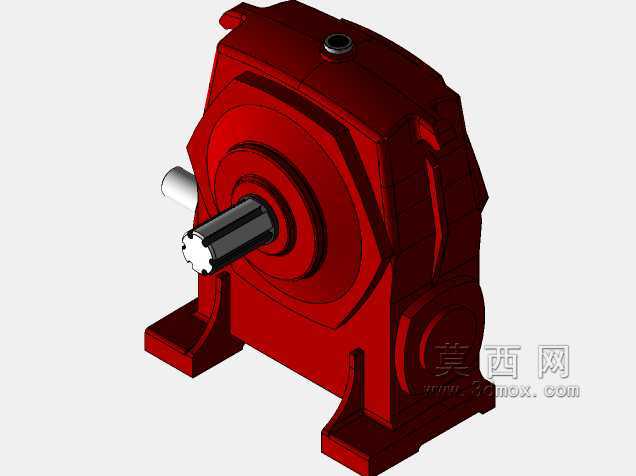

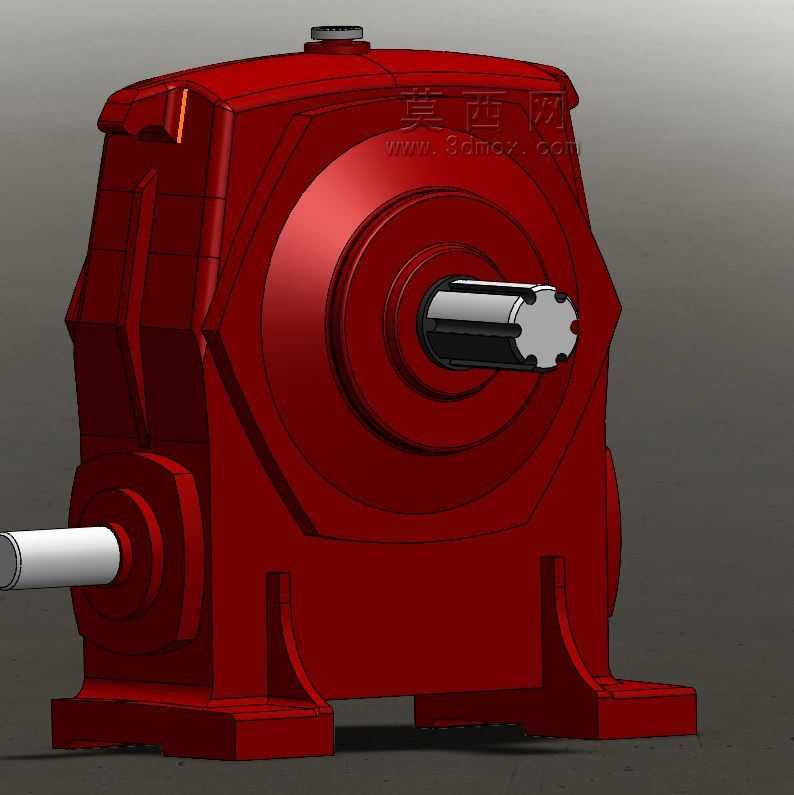

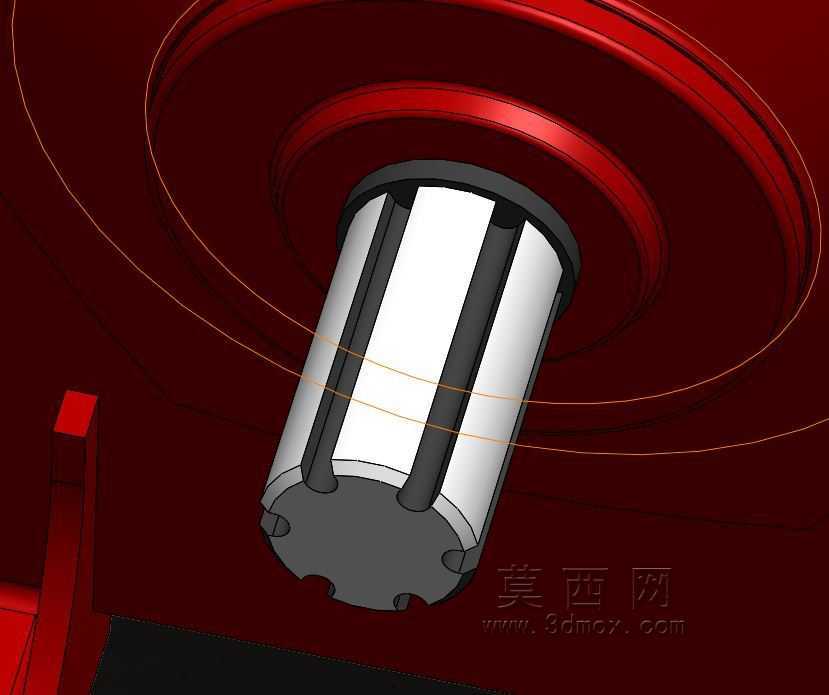

　　这款齿轮减速装置的应用场景覆盖轻工输送、小型建材加工、食品包装生产线等多个对传动扭矩有稳定需求的领域，在低速重载的传动链路里承担核心的转速匹配与扭矩放大作用，输入端连接驱动电机输出轴，输出端对接工作机的执行辊轴、链轮或者凸轮机构，把电机端的高转速低扭矩输出转化为工作端需要的低转速大扭矩动力，避免驱动电机长期处于低转速大负载工况下出现过热、绕组烧毁的问题。从结构设计思路来看，整体采用剖分式铸铁箱体的经典构型，箱座与箱盖通过定位销精准对位后用螺栓紧固，既保证了齿轮啮合腔的密封性能，也方便后期检修时拆解检查齿面磨损、更换润滑脂。输入轴采用外伸式花键结构，相比普通平键连接能传递更大的扭矩，同时对中性更好，

　　在频繁正反转的工况下不会出现键槽松动、轴头磨损的问题；输出轴为单轴伸结构，轴径根据额定输出扭矩做了加粗处理，轴肩位置设计了对应的密封圈安装槽，配套骨架油封可以有效阻挡箱体内的润滑油渗漏，同时避免外界的粉尘、切削液进入啮合腔破坏齿面润滑状态。箱体底部设计了一体化的安装支脚，支脚上预留了四个沉头安装孔，安装时可以通过螺栓直接固定在设备的安装基座上，支脚与箱体主体之间做了加强筋过渡，避免设备运行过程中传动产生的振动导致支脚根部出现应力断裂。箱体顶部预留了透气塞安装孔，设备连续运行时箱体内的齿轮啮合摩擦生热会导致腔体内空气膨胀，透气塞可以平衡腔体内外气压，避免油封处因为内部压力过高出现渗油问题，

　　同时也可以通过这个孔位定期检查箱体内润滑油的液位状态。箱体侧面设计了对应的油标安装位与放油螺塞孔，日常维护时不需要拆解箱盖，通过油标就能直接观察润滑油的剩余量与浑浊程度，换油时拧开底部的放油螺塞就能排空旧油，维护操作十分便捷。齿腔内部的空间预留充分，既可以容纳蜗杆蜗轮传动副的啮合空间，也预留了足够的润滑油存储容积，保证齿轮啮合过程中齿面能得到充分的飞溅润滑，避免干摩擦导致齿面过早点蚀、胶合。外观的红色涂装采用工业级防锈漆，既可以在车间多粉尘、有轻微腐蚀性气体的环境下保护铸铁箱体不被锈蚀，也能在设备排布密集的生产线上快速识别传动部件位置，方便日常巡检时快速排查设备异常。从安装边界尺寸来看，

　　输入轴中心高与输出轴中心高的差值符合通用蜗杆减速器的安装尺寸规范，轴伸长度、键槽尺寸都匹配常规的Y系列电机输出轴标准，不需要额外做连接轴套就能直接和标准电机对接，安装支脚的孔距也适配多数小型输送设备、包装机械的安装基座尺寸，替换同规格旧减速器时不需要重新加工安装孔位，能大幅缩短设备停机维护的时间。在传动结构的细节设计上，蜗杆与蜗轮的啮合中心距做了严格的公差约束，箱体上对应的轴承安装孔采用一次装夹镗孔加工，保证前后轴承的同轴度，避免轴系运行时出现偏载导致轴承过早失效、齿面磨损不均的问题。轴承选用深沟球轴承搭配推力轴承的组合，既可以承受轴系转动时的径向载荷，也能承受蜗杆传动产生的轴向力，保证轴系在满负载运行时不会出现轴向窜动，维持齿轮啮合的稳定间隙。
