商用车空气悬架负载感应调平控制阀结构

　　在商用车底盘空气悬架系统的气路控制单元中，这类调平阀是直接关联行驶平顺性与负载自适应能力的核心气压控制元件，日常装配在半挂车、重型载货汽车的车架纵梁附近位置，通过长连杆与车桥侧的安装支座铰接，实时感知车架与车桥之间的相对位移变化，以此动态调整空气弹簧气囊内的压缩空气压力，让不同负载状态下的车身高度始终维持在设计标定区间内。从实际装车工况来看，该阀自带的3/2方向控制集成结构，省去了额外加装排气阀组的管路布置需求，当车辆装载货物后车身下沉，连杆带动阀内操纵杆转动到进气阈值位置时，阀内气路接通储气筒来气，向对应侧的空气弹簧气囊充入压缩空气，抬升车身直到高度回到标定值；当车辆卸载后车身上升，操纵杆反向转动越过预设的关闭角度后，

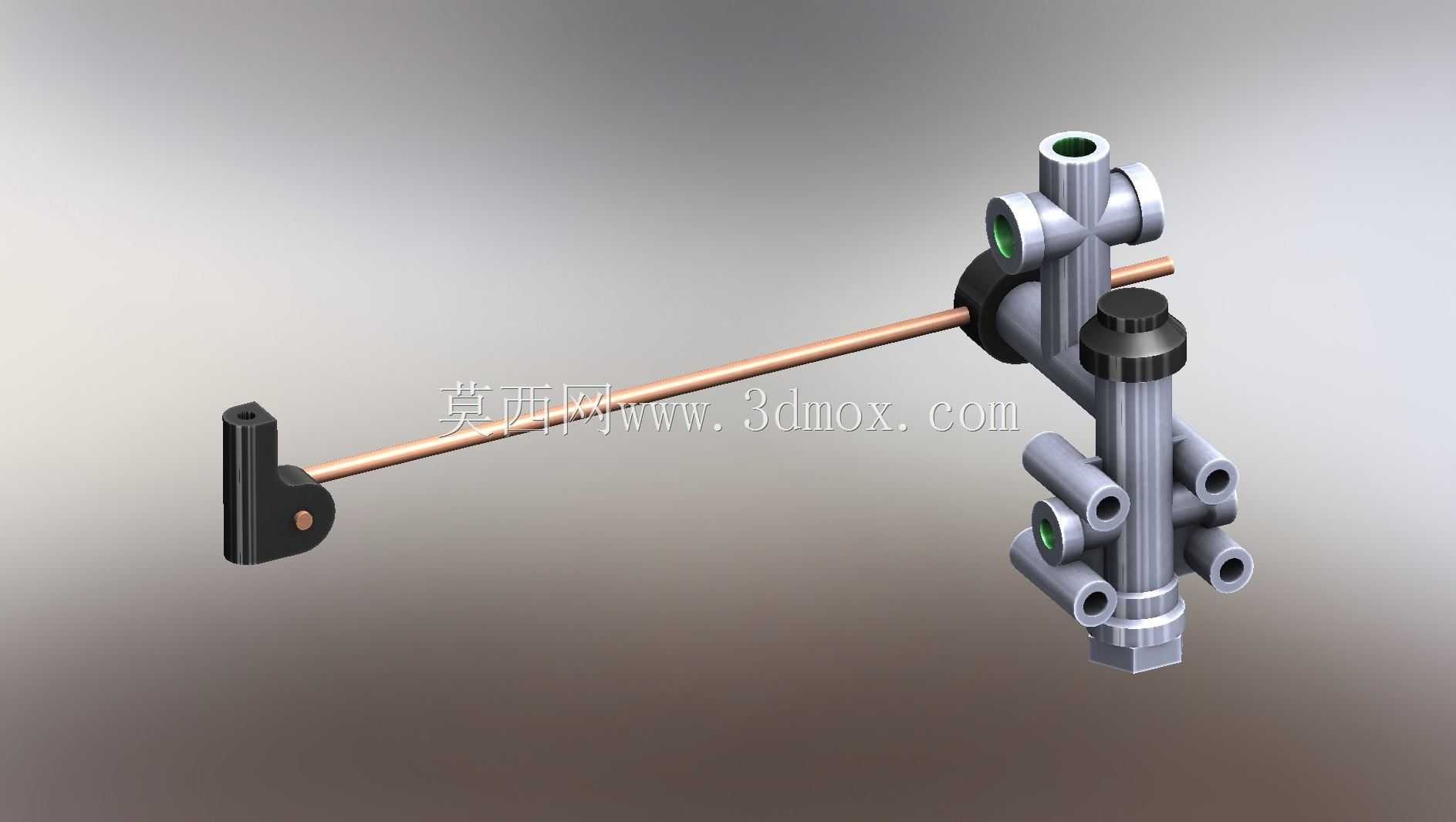

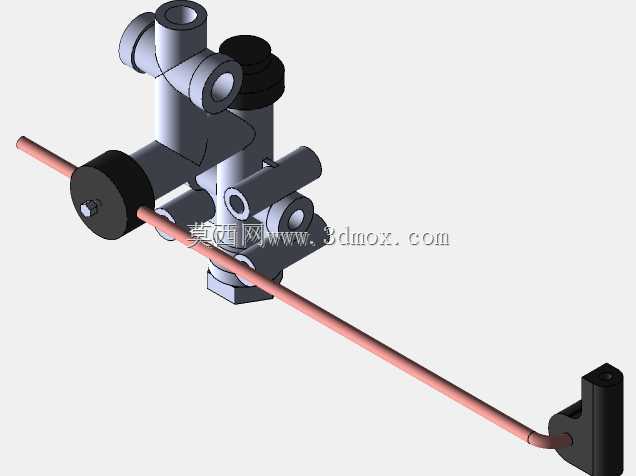

　　阀内排气通路打开，将气囊内多余的压缩空气直接排出，降低车身高度至标定位置，整个调节过程无需额外电控信号介入，纯机械结构驱动的气路切换可靠性更高，能适应货运车辆复杂多变的负载场景，避免出现单侧气囊压力过高、车身倾斜的行驶安全隐患。从结构设计逻辑来看，阀体主体采用多通路口集成布局，所有气路接口均沿阀体轴向分层布置，接口尺寸匹配商用车常规的尼龙气路快插规格，安装时无需额外转接接头；伸出的长操纵杆通过末端的铰接孔与车桥侧连杆连接，铰接位置自带耐磨衬套，能抵消车辆行驶过程中路面颠簸带来的横向、纵向窜动，避免阀杆受径向力出现卡滞磨损；顶部的调节旋钮用于标定空载状态下的阀杆关闭角度，装配时可根据不同车型的悬架行程参数微调初始位置，适配不同吨位、

　　不同悬架行程的车型安装需求。安装边界方面，阀体主体的安装固定点位于阀体中部的安装凸台位置，通过两个螺栓即可固定在车架的安装支架上，固定点间距适配商用车通用的支架安装孔位标准，伸出的铜质连杆长度可根据车架与车桥的实际安装间距做小幅裁切调整，安装时需保证操纵杆在空载、满载两个极限位置的转动角度均处于阀的有效工作行程内，避免出现过位卡滞导致气路常通或者常闭的故障；阀体所有气路接口的朝向可根据整车气路布置需求在安装时转动调整，不会因为管路走向问题干涉周边的车架线束、制动管路布置。实际使用过程中，这类纯机械结构的调平阀对使用环境的适应性更强，不需要额外布置供电线路与信号线路，在低温、扬尘、涉水的货运场景下故障率远低于电控高度阀，

　　只要定期检查铰接位置的衬套磨损情况、清理排气口的防尘堵塞，就能满足商用车全生命周期的使用需求；其集成的排气功能在操纵杆移动超过设定阈值后才会触发，正常行驶过程中的小幅颠簸不会触发气路充排气动作，避免了行驶过程中气路频繁充放气导致的压缩空气损耗，也能减少空压机的工作负荷，降低整车气路系统的能耗。
