便携式触针式干电池电压检测装置

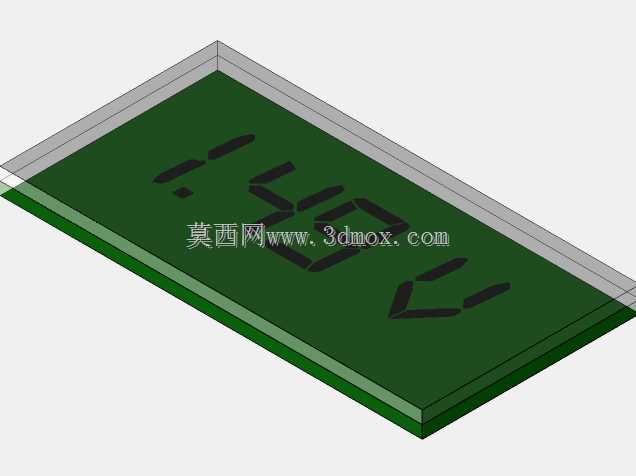

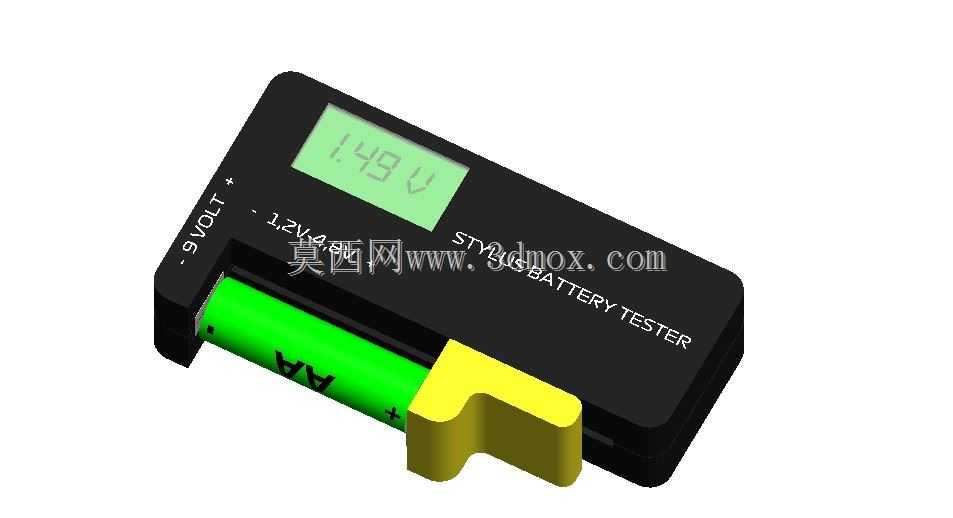

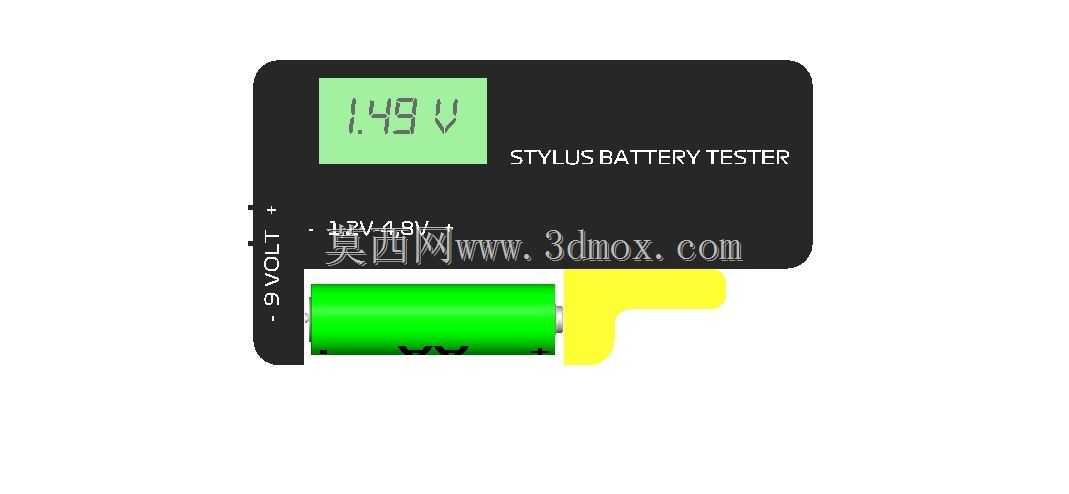

　　日常电子维修、家用电池收纳、小型电子工坊作业场景中，干电池剩余电量的快速判定一直是容易被忽略却影响作业效率的环节，这款触针式电池检测装置的设计，正是瞄准了零散干电池快速筛查的实际需求，无需外接供电、操作步骤极简的特性，让它能适配桌面零散作业、上门维修随身携行、家庭电池收纳整理等多类使用场景。从结构设计逻辑来看，装置整体采用一体化手持壳体布局，壳体上半区域集成段码式液晶电压显示窗，能够直接输出被测电池的实时电压数值，替代传统指针式表头的模糊读数，降低不同使用者的读数误差；壳体侧面预留9V叠层电池的检测触点位，可同时覆盖常见的1.2V-4.8V圆柱形干电池、9V叠层电池两类常用民用干电池的检测需求，无需额外更换检测夹具。

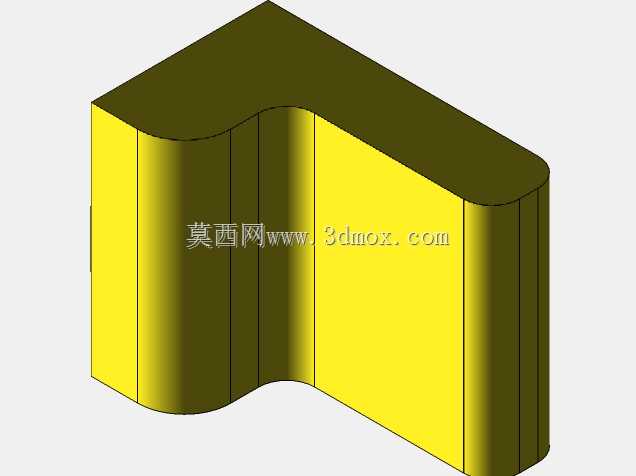

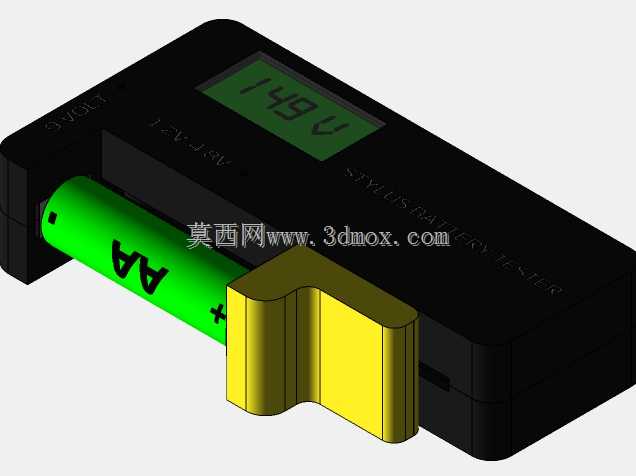

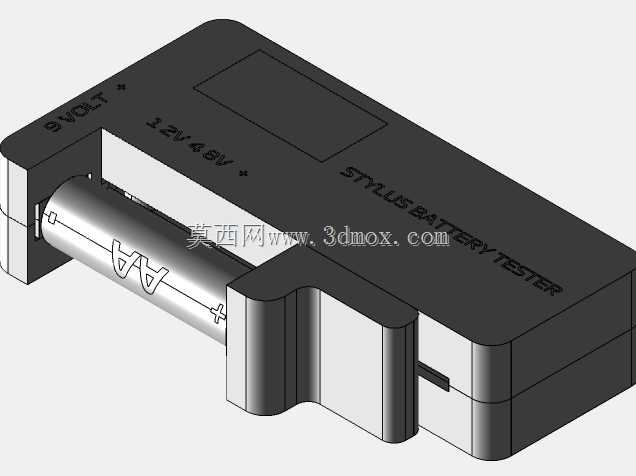

　　装置下半区域设置滑动式电池定位槽，搭配黄色绝缘材质的弹性触针压块，使用时仅需将被测干电池按极性标识放入槽内，推动压块使触针接触电池正负极即可触发检测，压块的滑动行程覆盖AA、AAA等主流圆柱形干电池的长度尺寸边界，槽体宽度匹配对应电池的外径公差，避免检测过程中电池移位导致的接触不良、读数跳变问题。设计过程中优先考虑了手持操作的人机尺寸，壳体边缘做圆弧过渡处理，整体重量控制在单手握持无负担的区间，表面做细磨砂纹理处理，减少手部出汗导致的滑脱风险；内部电路模块做沉腔布局，显示窗与壳体表面齐平，避免突出结构被磕碰损坏，触针组件采用弹性伸缩结构，非工作状态下触针回缩至壳体内，防止尖锐触点划伤使用者或剐蹭其他随身物品。从安装与适配边界来看，

　　该装置无需额外固定安装，属于手持便携类检测工具，内部电路仅依靠被测电池的微弱供电即可驱动显示模块，无需内置电源或外接充电线路，长期存放也不存在自放电损耗问题；检测回路串联限流电阻，避免正负极误接时损坏显示模块，极性标识采用凹印加丝印双重标注，在壳体对应位置清晰标注正负极方向与适配电池类型，降低误操作概率。在实际使用场景中，维修人员可快速从一堆零散旧电池中筛选出仍有剩余电量的电池，避免随意丢弃造成的浪费，也能避免将亏电电池装入遥控器、无线鼠标等设备导致的设备工作异常；家庭场景下可定期检测收纳的备用电池状态，及时淘汰漏液风险高的过放电池，减少电池漏液腐蚀其他收纳物品的隐患。结构建模过程中，对滑动压块的配合间隙做了公差匹配，

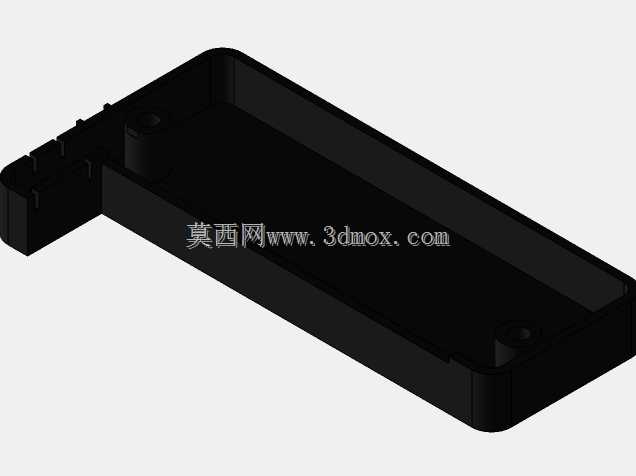

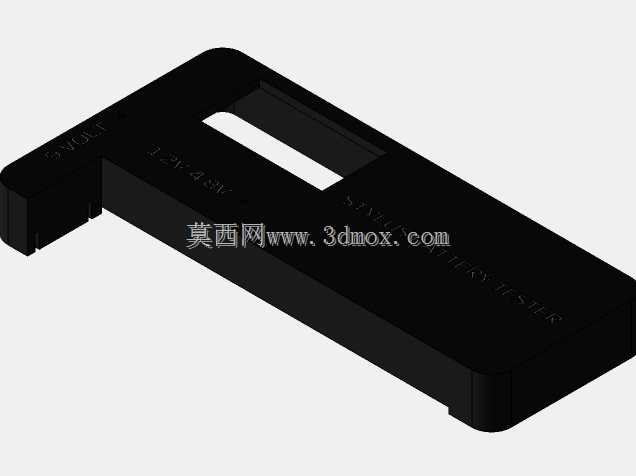

　　压块与壳体槽位的配合间隙控制在0.2mm以内，既保证滑动顺畅无卡滞，又不会出现旷量导致的触针对位偏移；触针头部做圆弧钝化处理，接触电池电极时不会刮伤电池镀层，同时保证足够的接触压力，降低接触电阻对电压读数的影响。显示模块的安装位做定位筋设计，装配时可直接卡入固定，无需额外打胶固定，提升装配效率；壳体上下盖采用卡扣加螺丝的双重固定方式，日常拆卸更换内部元件方便，合缝处做错位止口设计，避免日常使用中灰尘、溅水进入壳体内部。
