外开式锥形顶容器用玻璃面人孔结构

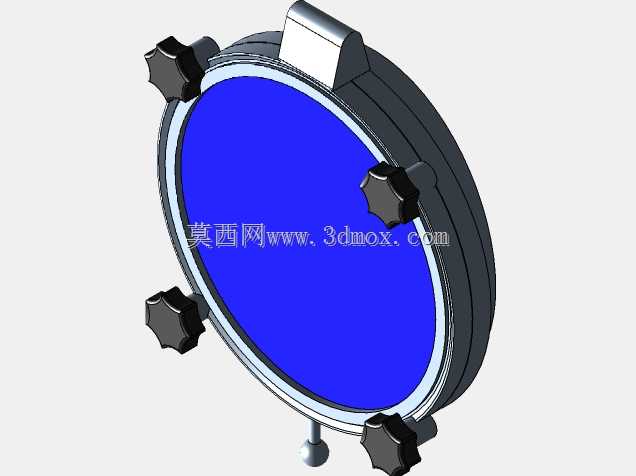

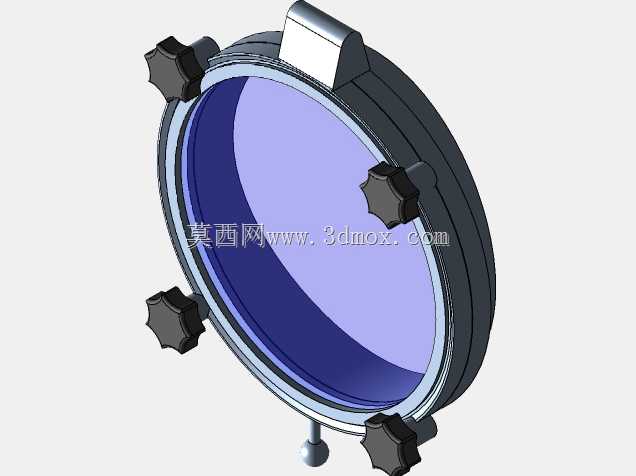

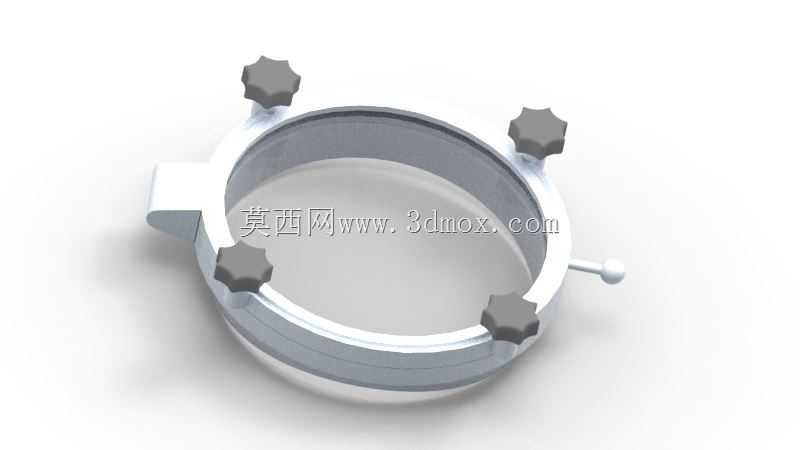

　　在常压化工存储、食品发酵、小型立式反应类容器的日常运维场景里，人孔是操作人员进出容器内部开展清洁、检修、填料作业的核心通道结构，这款适配锥形顶部容器的外开玻璃面人孔，正是针对锥顶容器的曲面安装边界做了专属结构优化，解决了常规平接人孔无法适配锥面弧度、安装后密封面受力不均易泄漏的痛点。从实际使用场景来看，这类带玻璃视面的人孔多用于需要随时观测内部物料状态、又不需要频繁开启大尺寸人孔的常压工况，额定承压1巴的参数设定，刚好匹配多数常压存储、敞口式反应类锥顶容器的工作压力区间，既不会因为承压等级过高造成结构冗余增加制造成本，也能满足常规工况下的密封可靠性要求。结构设计上，人孔本体采用环形抱箍式锁紧结构，周向均匀布置四个星型锁紧旋钮，

　　旋钮的多棱边造型无需借助额外扳手工具，操作人员徒手即可完成锁紧与松开操作，大幅降低了日常启闭的操作门槛；外开式的铰链结构设置在环体单侧，配套的小直径定位手柄可以在人孔开启后起到临时限位作用，避免开启后人孔盖随意晃动磕碰周边管线或者操作人员。针对锥形顶部容器的安装需求，人孔的对接法兰面做了适配锥面的旋转切口设计，安装时可以根据锥顶的实际倾斜角度微调切口的对接方位，保证人孔整体安装后保持竖直状态，既方便操作人员进出，也能让玻璃视面保持水平视角，观测内部状态时不会因为视角倾斜产生视觉偏差。密封结构上，环体内侧预留了标准密封槽位，可以适配常规的橡胶、硅胶类密封垫片，周向四点锁紧的方式可以让密封面受力均匀，

　　避免单点锁紧力过大造成垫片压溃或者局部锁紧力不足出现泄漏的问题；玻璃视面采用内嵌式安装结构，通过压环将玻璃视镜固定在人孔盖中心位置，既保证了视镜的安装强度，也避免了玻璃边缘直接接触金属本体造成应力集中碎裂的风险。从安装边界来看，这款人孔的环形本体外径适配500毫米直径的开孔尺寸，安装时只需要在锥顶容器的对应位置开出匹配直径的圆孔，将人孔本体的切口面与锥面贴合后焊接固定即可，不需要额外制作过渡连接段，大幅降低了现场安装的加工难度；锁紧旋钮的外伸尺寸控制在合理范围，不会因为旋钮突出过多造成周边管线布置的干涉，也避免了人员通行时的磕碰风险。在日常运维层面，这种四点锁紧的结构相比传统的多螺栓锁紧人孔，启闭效率提升明显，

　　单次开启或者关闭的操作时间可以控制在一分钟以内，对于需要频繁开启观察内部状态、开展小规模作业的工况来说，实用性远高于常规螺栓锁紧人孔；玻璃视面的设计也省去了额外加装视镜的工序，一个结构同时实现人员通道、内部观测两个功能，减少了锥顶容器的开孔数量，从源头上降低了容器本体的泄漏风险点。设计过程中也充分考虑了不同工况的适配性，整体结构采用模块化设计，锁紧旋钮、铰链、视镜压环都属于可快速更换的通用部件，后期维护时不需要整体更换人孔本体，只需要更换损坏的单个部件即可，大幅降低了全生命周期的维护成本；环形本体的圆滑过渡设计也避免了结构应力集中，在额定承压工况下不会出现局部变形导致密封失效的问题。
