Robo R2挤出机张紧器臂结构设计

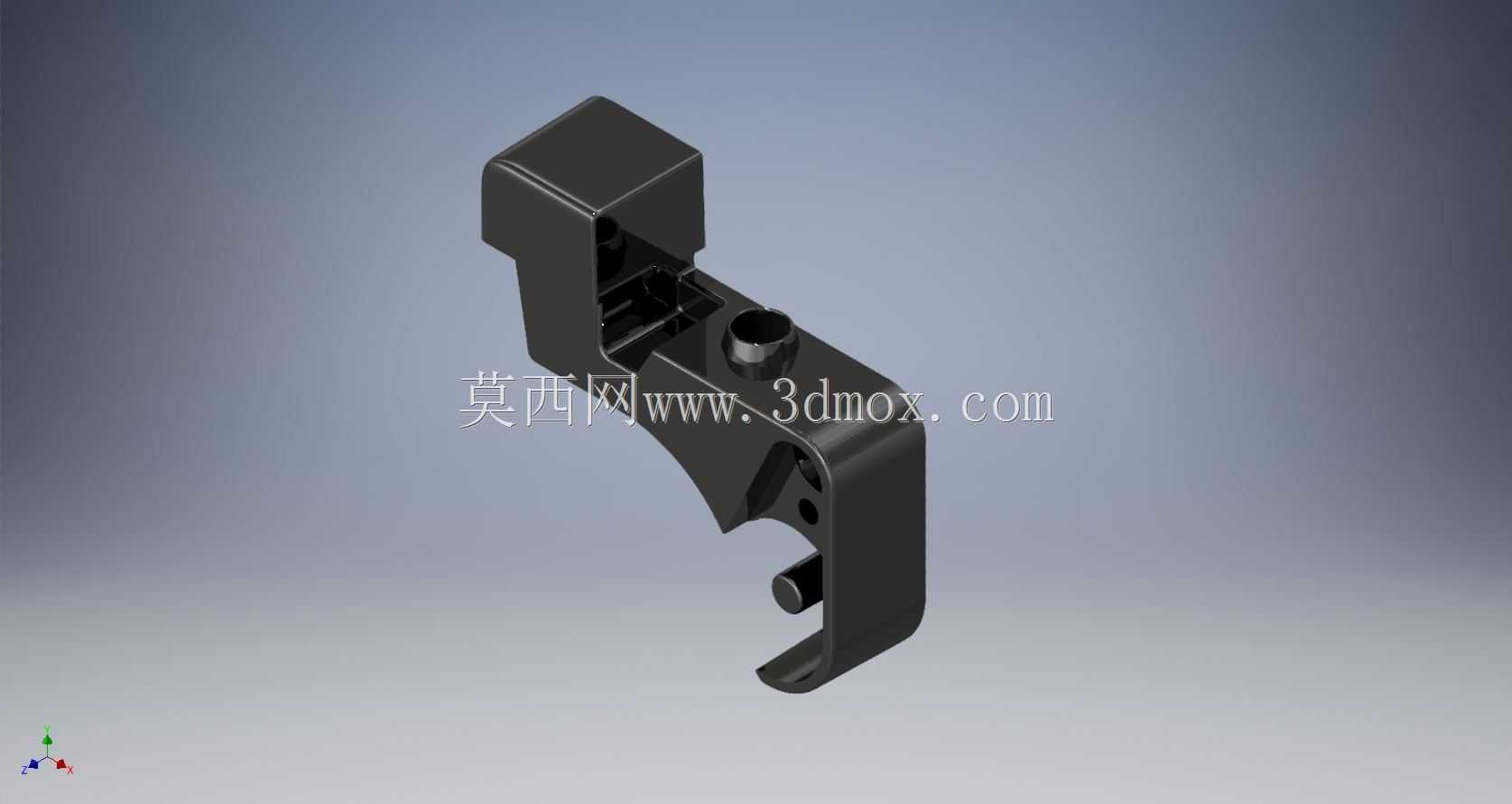

　　在桌面级FDM 3D打印设备的送料系统中，挤出机张紧器臂是直接影响耗材进给稳定性的核心承载零件，日常打印作业里，耗材打滑、进给量失准、层厚偏移这类高频故障，追根溯源往往和张紧器臂的结构刚性、张紧行程匹配度、安装定位精度直接相关。这款适配Robo R2机型的张紧器臂，在结构设计阶段就围绕桌面设备紧凑安装空间、长时间连续作业的抗形变需求做了针对性优化，没有采用通用张紧臂的等厚直板结构，而是结合挤出机座的安装轮廓做了随形的弯折构型，上部的卡接槽直接匹配挤出机主体的定位凸台，安装时不需要额外加装定位衬套，就能保证臂体摆动时的回转中心与送料齿轮轴线平行度控制在合理公差范围内，避免因臂体偏摆导致的压轮单侧磨损、耗材受力不均问题。

　　从实际安装边界来看，臂体的整体轮廓完全贴合Robo R2挤出机的预留安装空间，上部卡接位的宽度、深度尺寸和原机安装槽完全适配，下部的压轮安装孔位同轴度经过反复校核，装配后压轮与送料齿轮的啮合间隙可以通过臂体的摆动行程实现均匀调整，不会出现局部间隙过大或过小的情况。臂体中部预留的弹簧挂接柱位置经过多轮迭代验证，张紧弹簧装配后，施加在压轮上的正压力刚好覆盖PLA、ABS、TPU等常见打印耗材的最佳进给压力区间，既不会因为压力过大导致耗材被压溃变形、送料阻力陡增，也不会因为压力不足导致耗材进给时打滑、出现出料不足的打印缺陷。在功能特性上，这款张紧器臂的结构做了多处细节优化，臂体靠近送料路径的位置做了内凹的避让槽，

　　避免耗材进给过程中与臂体发生剐蹭，增加不必要的送料阻力；回转部位的壁厚做了局部加强处理，长时间反复开合调整耗材、连续数百小时打印作业后，也不会出现臂体根部开裂、回转间隙变大的问题；下部的压轮安装位做了沉孔设计，压轮装配后转轴端面不会突出臂体表面，避免和周边的散热风道、线材固定座发生运动干涉。从设计思路的角度出发，这款零件没有追求冗余的结构强度，而是在满足刚性需求的前提下尽可能做了轻量化处理，臂体非受力区域做了合理的减薄，既减少了打印制作该零件时的材料消耗，也降低了臂体自身重量对张紧弹簧压力的影响，保证张紧力在整个摆动行程内的变化率控制在较小范围内，不管是耗材直径在允许公差范围内波动，还是压轮出现正常的磨损量，都能保证稳定的压紧力。

　　实际装机测试过程中，这款张紧器臂适配原机的挤出机组件时，拆装流程非常便捷，只需要将上部卡接槽对准挤出机的定位凸台卡入，穿好回转轴、挂好张紧弹簧即可完成装配，不需要对原机其他部件做任何打磨、改装；在长时间连续打印作业场景下，臂体没有出现明显的形变，送料压轮的压力保持稳定，即便是打印柔性TPU耗材时，也能保证耗材均匀进给，没有出现因为张紧力不足导致的耗材回抽失准、打印表面出现疙瘩的问题；在高速打印工况下，挤出机快速回抽、进给的过程中，臂体没有出现共振异响，压轮始终贴合耗材表面，送料精度保持稳定。对于3D打印设备的运维、结构改装从业者来说，这款张紧器臂的结构尺寸可以作为同类型挤出机张紧结构设计的参考，其卡接定位的安装方式、张紧弹簧挂点的位置选取、受力部位的加强结构设计，都能为紧凑型挤出机的张紧机构设计提供实际的工程参考，尤其是在有限安装空间内平衡结构刚性、张紧行程、装配便捷性的设计思路，能够有效减少同类结构设计时的迭代次数，避免出现安装干涉、张紧力不匹配、刚性不足等常见设计问题。
