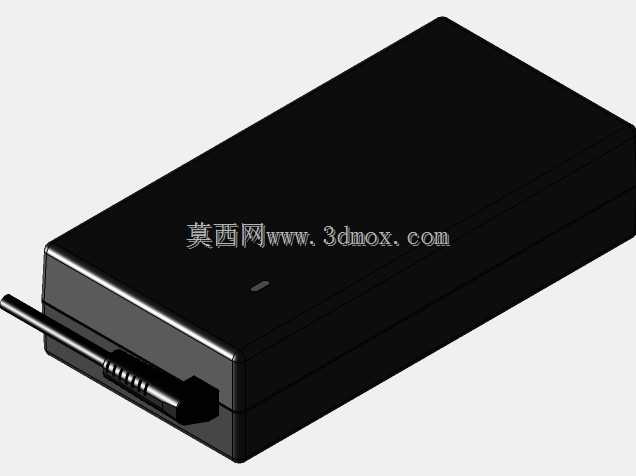

大疆悟2无人机180W外置电源适配器结构

　　在无人机外场作业、室内调试的各类场景中，可靠的供电补给设备直接决定了作业的连续开展效率，这款适配大疆悟2无人机的180W外置充电装置，主要承担无人机智能飞行电池的补能、机载设备地面调试供电的核心作用，区别于集成交流线缆的一体式充电器，该款产品采用无交流线缆的分体式设计，用户可根据实际使用场景搭配不同长度、不同规格的国标、美标、欧标交流输入线，适配不同地区的供电接口标准，也能在收纳时减少线缆缠绕带来的整理负担，外场携带时可根据携行包的空间灵活拆分摆放，提升空间利用率。从结构设计层面来看，整体采用长方体一体化注塑外壳，外壳边角做了大弧度圆角过渡处理，既能够降低跌落冲击时的应力集中，避免外壳开裂，也能避免尖锐边角在携行、

　　使用过程中刮擦无人机机身、遥控器显示屏等易损部件。外壳表面采用细磨砂哑光处理，一方面可以提升手持插拔时的摩擦力，减少手滑脱落的概率，另一方面也能避免亮面材质容易残留指纹、划痕的问题，长期使用后仍能保持较好的外观完整性。输出端采用直出式直流线缆设计，线缆根部做了多级防弯折应力释放结构，通过渐变硬度的橡胶护套包裹线缆与壳体的连接位置，能够承受日常使用中反复弯折、拉扯的作用力，避免线缆内部铜芯断裂导致的接触不良问题，输出接头采用与无人机电池充电口匹配的专用防呆接口，插接时只有对应方向才能插入，能够避免反插、错插导致的接口针脚损坏，接口内部做了镀金处理，降低大电流传输时的接触电阻，减少充电过程中的接头发热问题。从功能特性来看，

　　该装置内置交流转直流的整流、稳压、滤波电路，能够将100-240V的宽幅交流输入转换为适配悟2电池的直流充电电压，180W的额定输出功率能够匹配悟2大容量智能飞行电池的快充需求，缩短单块电池的补能等待时间，内部集成过流、过压、过温、短路多重保护电路，当输出端出现短路、负载异常、内部温度超过阈值时，会自动切断输出，避免损坏电池或者充电装置本身，保障充电过程的安全性。在安装与使用边界上，该装置的壳体尺寸经过优化，平放时底部预留了微小的垫高间隙，能够让底部的散热格栅与放置平面之间保留空气流通通道，配合壳体侧面的散热孔形成自然对流散热，无需额外加装散热风扇，既降低了工作时的噪音，也避免了风扇进灰带来的长期可靠性问题，使用时只需放置在平整、干燥、无遮挡的平面即可，不需要额外的固定安装结构，交流输入端采用标准的品字接口，通用型强，用户可自行搭配符合安规要求的交流线缆，不需要专用的定制线缆，降低了后期线缆损坏后的替换成本。在结构建模过程中，需要重点关注壳体的合模线位置设计，尽量将合模线布置在壳体侧面的非外观直视面，同时控制合模线的段差，避免出现明显的刮手毛边；内部电路板的固定柱位置需要与外壳的加强筋结构做一体化设计，既保证电路板固定的可靠性，也能提升外壳整体的结构强度，避免挤压时外壳变形挤压内部元器件；直流线缆的出线位置需要做防水密封圈设计，满足日常使用中防泼溅的要求，避免少量液体溅入壳体内部导致电路故障。对于无人机运维团队、航测作业团队来说，

　　这类分体式充电器的适配性更强，在多机组团队作业时，只需配备少量的充电器主体，搭配不同长度的交流线缆，就可以在不同的作业点位灵活部署充电点位，不需要为每块电池配备一体式充电器，能够有效降低装备采购成本，也能减少携行装备的总重量。在地面站长时间调试、固件升级等场景下，该充电器也可以直接为无人机提供持续的直流供电，不需要消耗电池电量，能够延长地面调试的连续工作时间，避免调试过程中电池电量耗尽导致的固件升级中断、参数丢失等问题。建模时还需要注意接口的配合公差，直流输出接头与电池充电口的配合间隙需要控制在合理范围，既要保证插接顺畅，也要避免间隙过大导致的接触不良，交流输入品字接口的位置需要与外壳的开孔精准对齐，保证交流线缆插头能够完全插入，不会出现插头歪斜、插不到位的问题。外壳的壁厚设计保持均匀，避免注塑过程中出现缩痕、翘曲等成型缺陷，内部的筋板厚度控制在壁厚的0.6倍左右，避免筋板位置出现表面缩印，影响外观质量。
