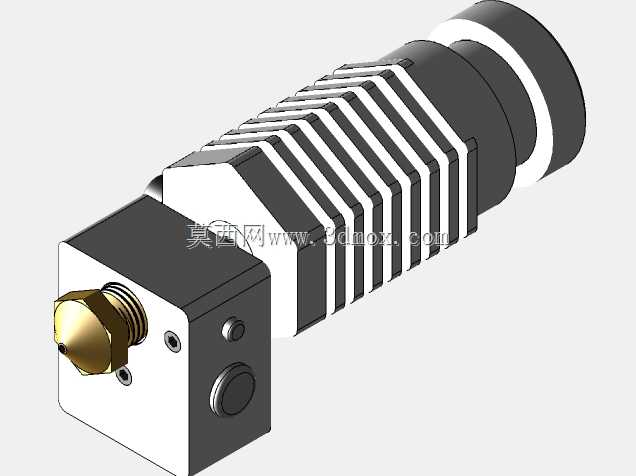

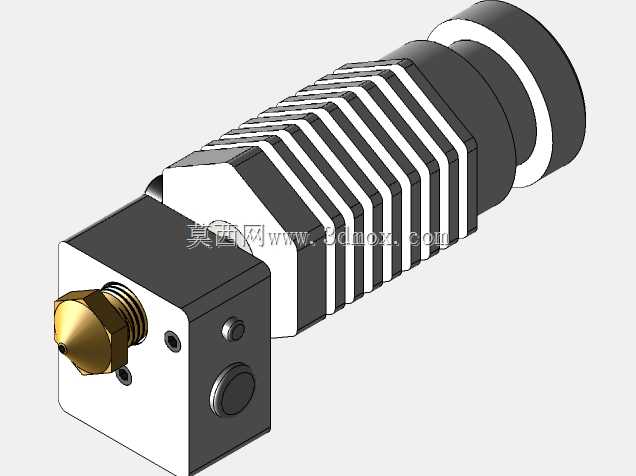

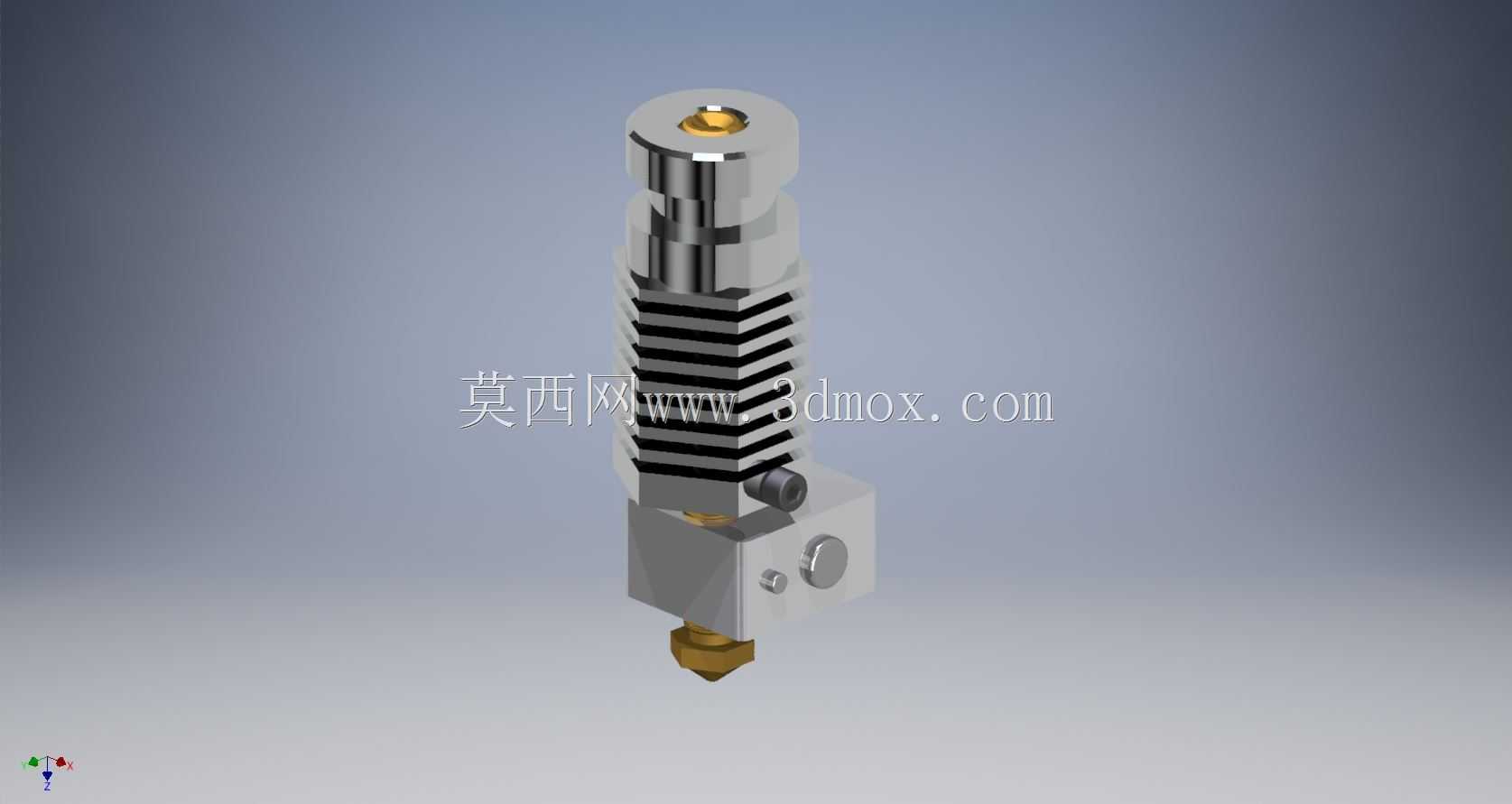

R2型24V机器人3D打印热端挤出组件

　　在桌面级FDM熔融沉积成型设备的迭代开发中，热端作为耗材熔融挤出的核心执行部件，其结构合理性直接决定打印成型精度、长时间工作稳定性以及耗材适配范围，这款适配R2系列机器人平台的24V热端组件，正是针对紧凑型多轴联动3D打印场景做的定向结构优化。不同于常规桌面打印机固定安装的热端结构，这款热端需要适配机器人末端执行器的快装接口，因此在结构布局上做了高度集成化处理，将加热块、喉管、散热段、喷嘴、温度检测模块、加热元件的走线通道全部整合在极小的安装空间内，避免多轴运动过程中管线剐蹭打印件或者设备框架。

　　从实际应用场景来看，这款热端主要搭载在搭载机械臂结构的R2系列机器人打印平台上，可完成大尺寸异形构件的多自由度打印作业，相比传统三轴打印机的固定热端，它需要承受多轴快速变位过程中的振动、加速度冲击，因此所有结构连接位都做了防松设计：散热段与加热块之间的喉管采用金属材质密封配合，避免长时间高温工作下出现耗材反流堵头的问题；喷嘴与加热块采用细牙螺纹连接，拧紧后配合端面密封，保证熔融耗材挤出压力稳定，不会出现溢料漏料的情况。24V的加热元件选型，是匹配机器人平台的低压供电体系，相比常见的12V热端，相同加热功率下工作电流更低，长距离走线的线损更小，加热块升温速度更快，从室温升到200摄氏度的PLA打印温度仅需数十秒，升到250摄氏度的PETG、ABS打印温度也能保持稳定的温度控制，温度波动控制在±1摄氏度范围内，能有效避免温度波动导致的耗材熔融不均、出丝直径变化等问题。

　　散热段采用的是径向鳍片式结构，配合顶部的安装接口可直接适配小型散热风扇，散热风道顺着鳍片间隙垂直向下，能在喉管上部形成足够的温度梯度，保证耗材在进入加热块之前保持固态状态，避免出现提前软化导致的堵头、送料阻力过大问题。设计过程中特意将散热段的鳍片厚度、间隙做了优化，既保证足够的散热面积，又不会因为鳍片过密导致积灰、风阻过大影响散热效率，在24V持续加热、风扇额定转速工作的状态下，散热段上部的温度可稳定保持在50摄氏度以下，完全满足长时间连续打印的散热需求。

　　安装边界方面，这款热端的整体径向最大尺寸控制在22mm以内，轴向总长度从喷嘴顶端到顶部安装面控制在65mm，不会在多轴转动过程中与旁边的送料机构、调平传感器、冷却风嘴产生运动干涉；侧面预留的紧定螺丝孔，可快速将热端固定在机器人末端的安装座上，安装定位公差控制在0.1mm以内，保证喷嘴的位置重复定位精度，更换热端时不需要重新做复杂的坐标校准。加热块侧面同时预留了温度传感器和加热棒的安装孔，两个孔位垂直分布，传感器检测端直接贴近喷嘴安装位置，能最直接地检测喷嘴尖端的实际温度，避免因为加热块温度差导致的控温偏差；加热棒完全插入加热块内部，配合导热硅脂填充间隙，保证热量传导均匀，不会出现局部过热导致的耗材碳化问题。

　　在耗材适配性上，这款热端默认搭配0.4mm口径的黄铜喷嘴，可适配1.75mm直径的常规打印耗材，通过更换不同口径的喷嘴，也可完成0.2mm层高的高精度打印或者0.8mm口径的大流量快速打印，喷嘴的通用螺纹规格可兼容市面上绝大多数的第三方替换喷嘴，后期维护更换成本极低。结构上特意将送料通道的内壁做了光滑处理，从散热段上部的进料口到喷嘴尖端的出料口，整个通道没有台阶死角，耗材送进过程中阻力均匀，不会出现耗材碎屑残留导致的堵头问题，哪怕是添加了碳纤维、玻璃纤维的改性耗材，也能保持稳定的送料状态。针对机器人打印过程中可能出现的碰撞问题，热端的整体结构采用刚性连接设计，没有易损的薄壁脆弱结构，轻微的碰撞不会导致结构变形，只要喷嘴没有损坏就可以继续工作，大幅降低了多轴打印场景下的部件损坏率。
