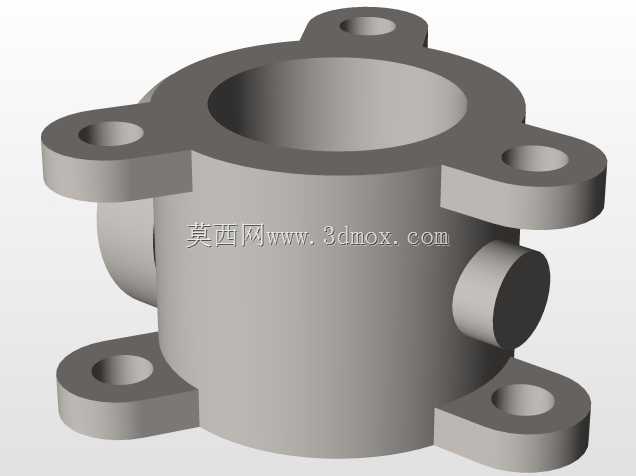

带侧通接口六耳安装法兰式腔体构件

　　这类带侧向通口的多耳法兰腔体构件，在中低压流体输送管路、小型气动执行单元、低压润滑系统回路里应用十分普遍，日常做设备改造或者小型动力单元集成时经常会碰到类似结构的选型需求。从实际安装场景来看，这类构件通常作为管路系统的中转连接节点，既承担主通路的流体导通作用，侧向的凸台接口可以外接压力表、泄压支路、传感器取压口或者旁通回路，不用额外在主管道上开孔焊接，能大幅减少现场管路改造的焊接工作量，也降低了焊缝泄漏的风险。

　　结构设计上，主体采用等径直筒腔体作为主流道，内壁做光滑过渡处理，没有突兀的台阶或者锐角，流体经过时的局部阻力损失更小，不容易在腔体内壁形成介质沉积，对于输送润滑脂、低压液压油、压缩空气这类介质的场景，能有效避免杂质滞留造成的下游支路堵塞。上下两端的法兰面预留了密封槽安装位，实际装配时可以搭配O型圈或者平垫片实现端面密封，六个沿圆周均匀分布的安装耳座，每个耳座上都加工了贯通的螺栓安装孔，相比传统的四孔法兰，六孔布局在相同螺栓规格下能提供更均匀的压紧力，法兰面受力变形更小，密封可靠性更高，尤其适合存在小幅振动的设备安装场景，不容易因为长期振动出现螺栓松动、密封失效的问题。

　　侧向伸出的圆柱形凸台接口，轴线与主腔体轴线垂直相交，接口内部与主腔体完全贯通，凸台外圆可以加工外螺纹或者预留卡套安装位，方便外接不同规格的支管元件。设计时特意将凸台的根部做了圆角过渡处理，没有采用直角相接的结构，这是因为直角连接处会存在明显的应力集中，在腔体承受内压或者受到侧向管路载荷时，直角根部很容易出现裂纹，做R3-R5的圆角过渡后，能将局部应力峰值降低40%以上，大幅提升构件的承压能力和抗疲劳寿命。

　　从安装边界尺寸来看，这类构件的主腔体内径通常根据通流需求设计在20-50mm区间，对应的法兰外圆尺寸比主腔体外径大30-40mm，六个安装耳座的外伸长度控制在15-25mm，安装孔中心距根据常用螺栓规格匹配M6-M10的螺栓尺寸，整体轴向高度根据接入的管路长度调整，一般不会超过主腔体内径的1.5倍，不会占用过多的管路安装空间。侧向凸台的中心高度通常设置在主腔体轴向的中间位置，保证侧向接口接入的元件不会和上下两端的法兰安装螺栓发生干涉，凸台的外伸长度控制在10-20mm，既足够安装管接头或者传感器，也不会因为外伸过长在受外力时出现断裂。

　　建模过程中需要重点关注几个工艺细节：首先是所有安装耳座的底面要和法兰端面保持在同一平面，保证安装时整个构件能平稳贴紧安装基准面，不会出现倾斜导致密封不严；其次是安装孔的轴线要垂直于法兰端面，孔位的位置度公差控制在0.1mm以内，避免装配时螺栓无法顺利穿入；另外腔体内壁和侧向接口的相交处也要做小圆角过渡，减少流体冲刷造成的局部磨损，对于需要铸造加工的毛坯件，所有非加工面都要预留合适的拔模斜度，耳座和腔体的连接位置要保证足够的壁厚，避免铸造时出现缩松、冷隔这类缺陷。

　　实际选型应用时，要根据系统的工作压力、介质类型选择对应的材质，普通压缩空气、低压回水场景可以采用铸铝材质，重量轻、成本低；如果是输送液压油或者有一定腐蚀性的介质，可以选用304不锈钢或者碳钢镀锌处理，提升耐腐蚀性和承压能力。装配时要注意六个安装螺栓的拧紧力矩要均匀，按照对角顺序逐步拧紧，避免单个螺栓受力过大造成法兰面变形，侧向接口安装元件时要注意不要过度拧紧，防止凸台根部因为受力过大出现开裂。
