紧凑型锥齿差速齿轮箱结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:374380
  • 紧凑型锥齿差速齿轮箱结构设计
  • 紧凑型锥齿差速齿轮箱结构设计
  • 紧凑型锥齿差速齿轮箱结构设计
  • 紧凑型锥齿差速齿轮箱结构设计
  • 紧凑型锥齿差速齿轮箱结构设计
  • 紧凑型锥齿差速齿轮箱结构设计
  • 紧凑型锥齿差速齿轮箱结构设计

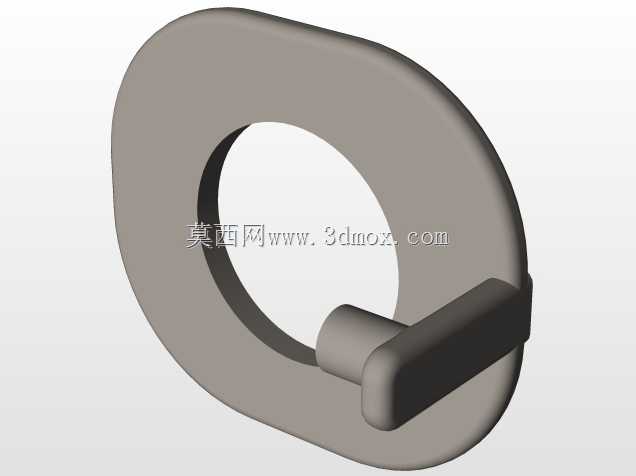

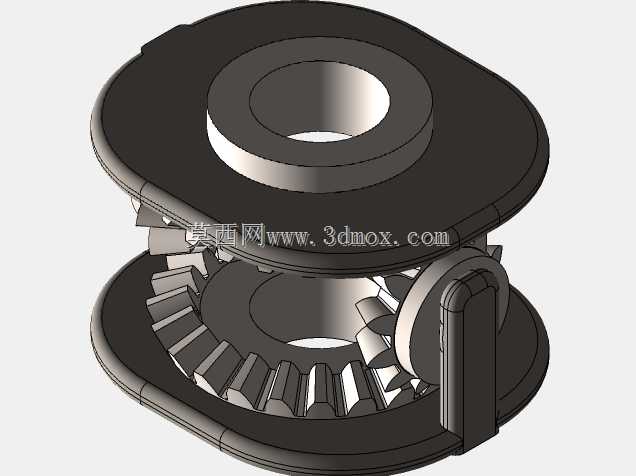

  这款差速齿轮箱的设计初衷,是解决狭小安装空间内的动力分流与差速传动需求,在很多对安装体积有严格限制的小型动力传输场景中,常规尺寸的差速器往往无法适配,比如小型代步设备、微型作业机具、桌面级传动实验台架这类场景,留给传动部件的安装空间往往非常局促,既需要实现差速器的核心功能,又不能占用过多布局空间,这款紧凑结构的齿轮箱就是针对这类需求开发的。从结构布局来看,整个齿轮箱采用上下双层壳体的合围式设计,没有额外突出的安装耳座或者冗余的结构凸台,整体外轮廓趋近于扁圆形,最大程度压缩了径向与轴向的安装尺寸,安装时可以直接嵌入预留的圆形安装腔体内,不需要额外设计复杂的转接固定结构,适配很多空间紧凑的动力布局方案。核心传动部分采用锥齿轮啮合结构,

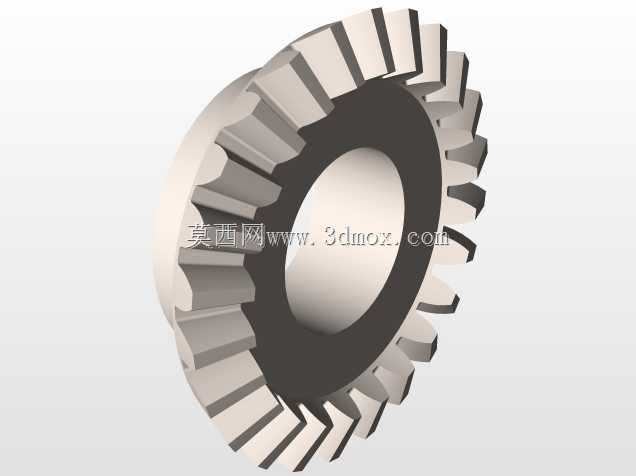

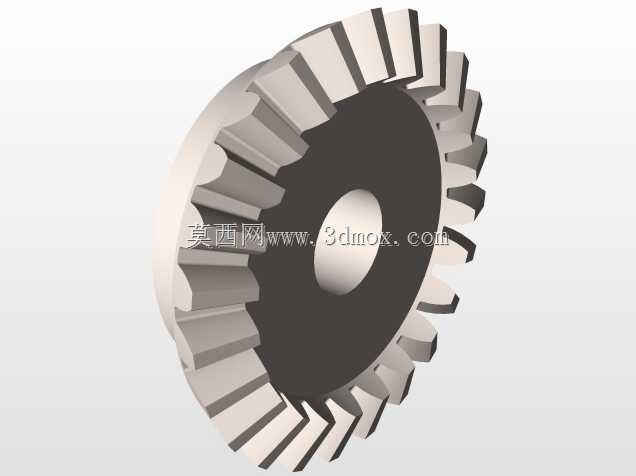

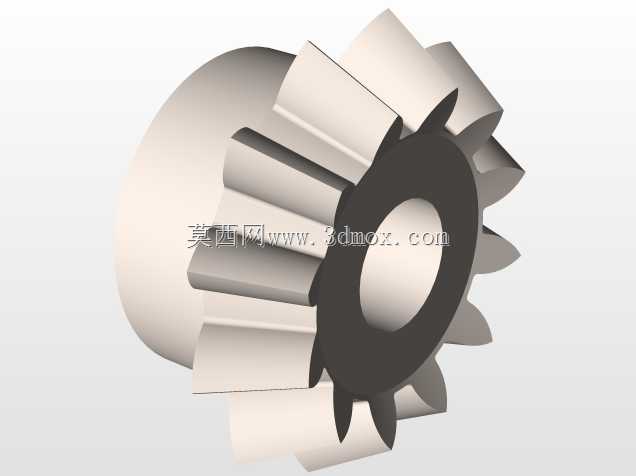

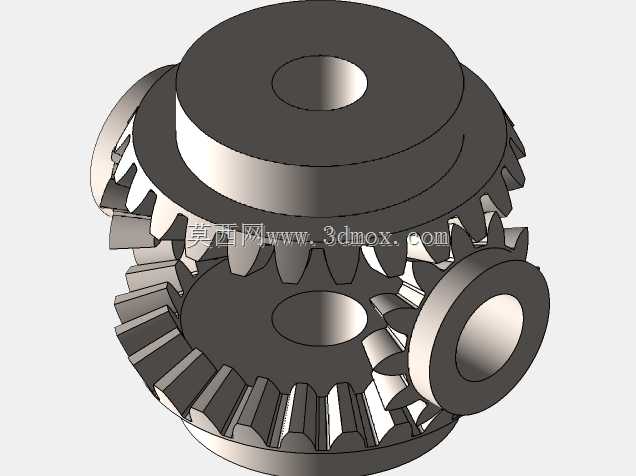

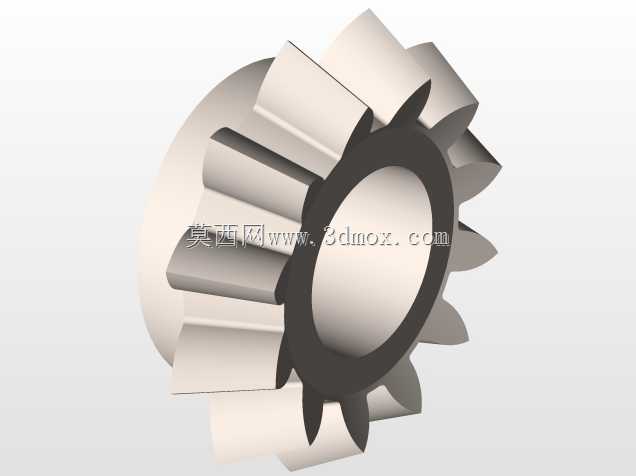

  主动锥齿轮与两侧的从动锥齿轮直接啮合,省去了中间过渡的传动齿轮组,既减少了传动环节的功率损耗,也进一步压缩了整体结构体积,齿轮的齿形参数经过匹配调校,在小尺寸模数下依然能保证足够的齿面接触强度,满足小功率动力传输下的扭矩承载需求,不会因为结构紧凑就出现齿面过载崩齿的问题。差速功能的实现依靠行星锥齿轮的自转与公转配合,当两侧输出端负载一致时,行星齿轮随差速壳体整体公转,将输入动力等比例传递给两侧输出轴;当两侧负载出现差值,比如转向时一侧阻力变大,行星齿轮会在公转的同时产生自转,自动调整两侧输出轴的转速差,保证动力输出的平顺性,避免传动部件出现刚性卡滞。壳体部分采用上下对合的装配结构,结合面刚好穿过齿轮组的中心回转平面,

  装配时可以先将所有齿轮、轴件预装在下半壳体内,再扣合上半壳体完成固定,装配流程简单,后期维护拆解也不需要复杂的专用工具,对小批量组装和后期运维都很友好。输入轴的布置位置贴合壳体侧壁,没有向外延伸过长的轴段,输入端可以直接连接驱动电机的输出轴,不需要额外加装联轴器转接,进一步缩减了整个动力单元的轴向总长度;两侧的输出轴同轴布置,轴端的内孔可以直接对接传动轴,或者通过键连接传递扭矩,输出轴的支撑位置直接集成在壳体上,省去了额外的轴承座零件,减少了零件总数的同时也保证了轴系的支撑刚度。在实际选型适配时,需要注意安装边界的匹配:整个齿轮箱的径向最大尺寸为壳体外圆直径,轴向尺寸为上下壳体合装后的总厚度,安装腔的预留深度需要略大于箱体总厚度,

  径向预留间隙控制在0.1-0.2mm即可,既可以保证箱体顺利装入,也不会出现径向晃动的问题;输入端的对接需要保证电机轴与主动锥齿轮轴的同轴度,同轴度误差控制在0.05mm以内,避免高速运转时出现额外的径向载荷,加剧齿轮和轴承的磨损。这款齿轮箱的适用场景覆盖很广,除了小型代步车辆的转向差速传动,还可以用在小型输送设备的分路动力传输、微型机器人的行走机构差速、教学实验用的传动演示台架等场景,在这些场景中,不需要大扭矩的承载能力,但对部件体积、装配便捷性、传动平顺性都有较高要求,这款紧凑结构的差速齿轮箱刚好匹配这类需求。设计过程中没有采用复杂的异形结构,所有零件都采用常规的机加工或者粉末冶金工艺即可生产,齿轮部分如果是小批量试制可以采用铣削加工,批量生产时可以采用粉末冶金烧结成型,能有效控制生产成本,同时保证零件的一致性。壳体的壁厚经过优化,在保证结构刚度的前提下尽可能做薄,既减轻了整体重量,也避免了多余的材料浪费,对于自重要求严格的小型移动设备来说,轻量化的结构也能降低整体负载,提升续航或者动力效率。齿轮的润滑采用脂润滑方式,因为整体结构紧凑,密封结构简单,脂润滑不需要设计复杂的油道和油封结构,装配时在齿轮啮合部位填充适量的润滑脂即可满足长期运转的润滑需求,减少了后期的维护频次,也不会出现润滑油渗漏的问题,适合对清洁度有要求的应用场景。
