摇臂转向架悬架配套差动齿轮箱结构

项目分类:齿轮 发布时间:2021-11-08 ID:374379
  • 摇臂转向架悬架配套差动齿轮箱结构
  • 摇臂转向架悬架配套差动齿轮箱结构
  • 摇臂转向架悬架配套差动齿轮箱结构
  • 摇臂转向架悬架配套差动齿轮箱结构
  • 摇臂转向架悬架配套差动齿轮箱结构
  • 摇臂转向架悬架配套差动齿轮箱结构
  • 摇臂转向架悬架配套差动齿轮箱结构
  • 摇臂转向架悬架配套差动齿轮箱结构
  • 摇臂转向架悬架配套差动齿轮箱结构
  • 摇臂转向架悬架配套差动齿轮箱结构

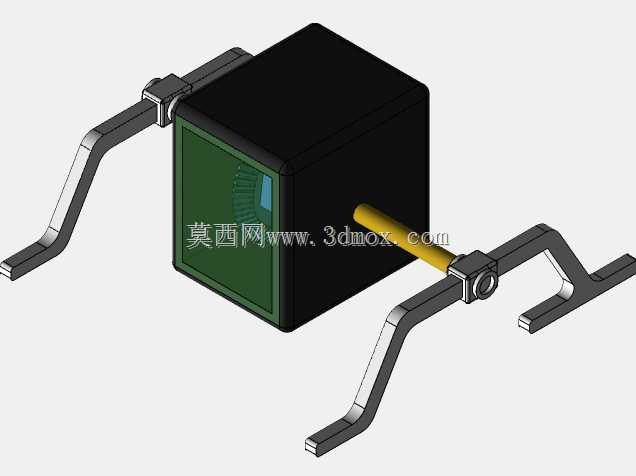

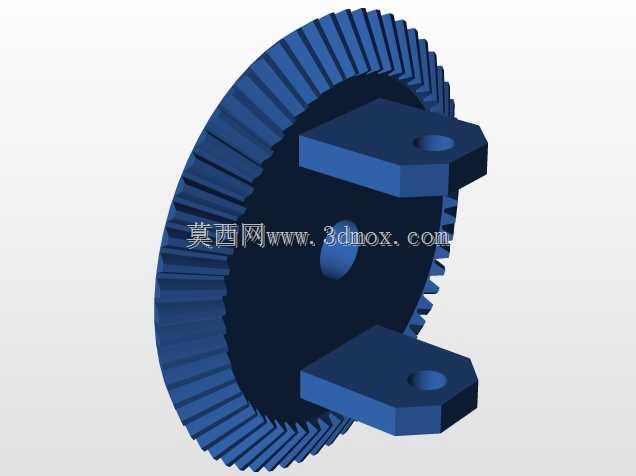

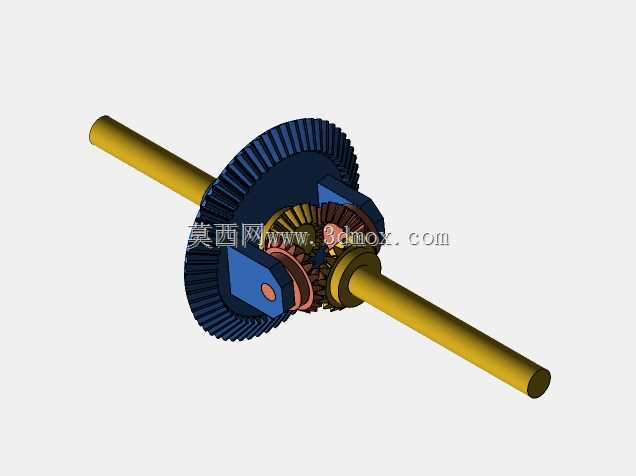

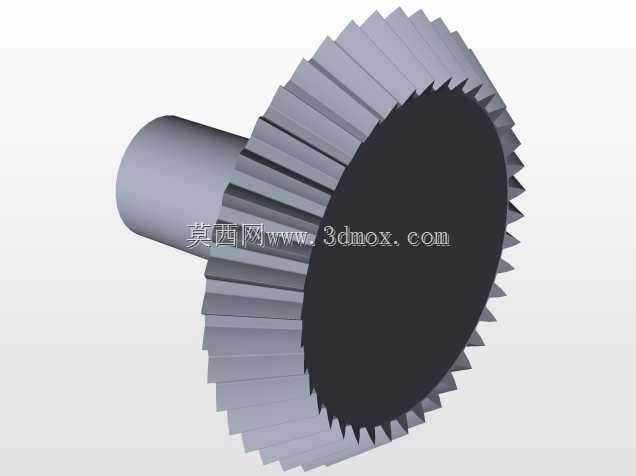

  在非道路移动作业平台、全地形行走机构以及特种越野运载设备的行走系统设计中,摇臂转向架悬架的差动传动单元一直是兼顾通过性与传动可靠性的核心部件,这套差动齿轮箱正是针对这类摇臂铰接式悬架的安装空间、载荷传递特性做的适配设计。不同于常规乘用车的开放式差速器布置,该结构直接将差速核心集成在摇臂悬架的铰接横梁中段,两侧输出轴直接对接摇臂臂体内部的传动半轴,省去了额外的传动过桥结构,能在摇臂随地形起伏摆动的过程中,持续稳定向两侧车轮传递扭矩,同时允许两侧车轮以不同转速转动,抵消崎岖路面带来的转速差,避免轮胎拖滑、传动系统憋劲的问题。从结构布局来看,差速器核心采用锥齿轮差速结构,主减从动大齿圈直接固定在差速器壳体上,

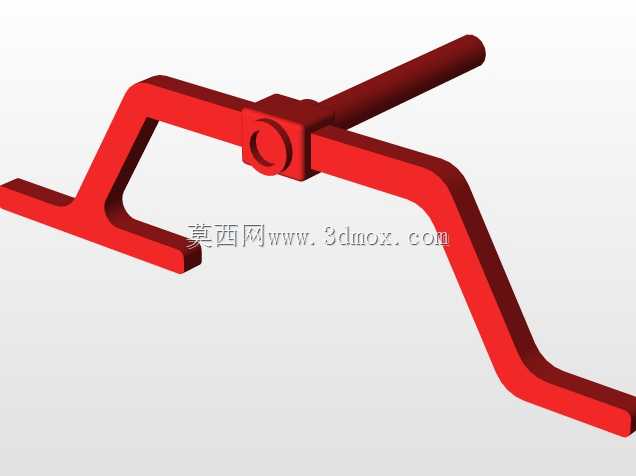

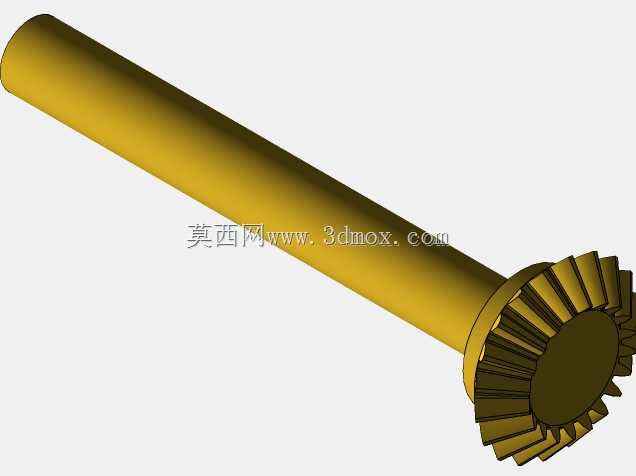

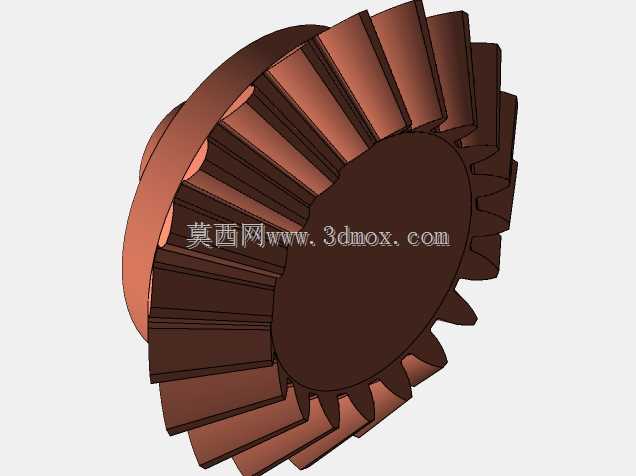

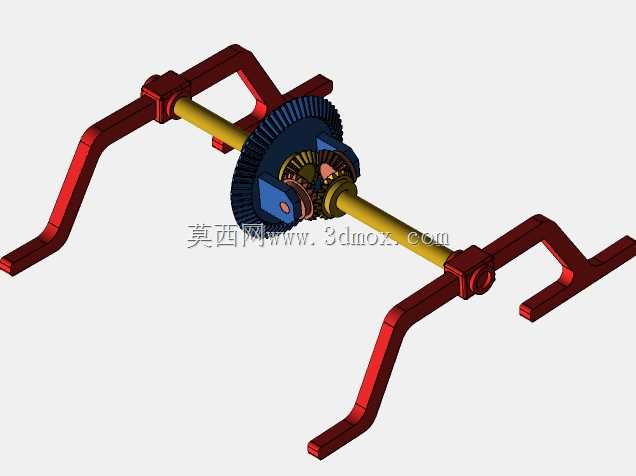

  动力从输入端进入后经主减齿圈降扭增扭,再通过差速器内部的行星锥齿轮分配给两侧半轴齿轮,整套齿轮副的啮合间隙、支撑轴承的预紧量都在建模阶段做了装配约束模拟,能直接用于后续的工程图导出与干涉校验。两侧的摇臂支架采用弯臂式成型结构,安装支点直接对接差速器壳体两端的轴承座,摇臂的摆动轴线与半轴轴线保持同轴设计,这就意味着摇臂在绕铰接点上下摆动适应地形时,半轴与差速器输出端的相对位置不会发生偏移,不需要额外加装万向节补偿角度偏差,大幅简化了悬架与传动系统的结构复杂度,也降低了后续维护的难度。设计过程中特意将差速器壳体的安装法兰、摇臂的连接孔位做了统一的基准对齐,所有安装面的平面度、孔位同轴度都按照通用机械传动的公差要求做了参数化预留,

  工程师在做整机适配时,可以直接根据自身的轮距要求调整两侧半轴的长度、摇臂的弯折角度,不需要重新搭建差速器的核心啮合结构。从安装边界来看,整套齿轮箱的横向总宽度匹配中小型全地形运载平台的轮距范围,差速器核心段的径向尺寸避开了摇臂摆动的运动包络,不会出现摇臂上下跳动时磕碰壳体的问题;输入端的连接法兰预留了通用的花键接口,可以直接对接传动轴、驱动电机或者液压马达的输出端,不需要额外做转接法兰设计。在实际工况适配中,这套结构能应对单侧车轮抬升、悬空的交叉轴路况,差速器内部的扭矩分配特性能保证接地车轮持续获得驱动力,同时摇臂的大角度摆动行程能让轮胎尽可能贴合起伏路面,相比刚性桥的悬架结构,地形适应能力提升明显,尤其适合用于林间作业机械、

  小型勘探平台、灾后救援运载设备这类没有规整铺装路面的作业场景。建模时所有的齿轮参数都按照标准模数做了参数化设置,齿面接触强度、齿根弯曲强度的校核边界都在结构中做了对应体现,轴承选型的安装位尺寸也符合通用深沟球轴承、圆锥滚子轴承的安装标准,不需要额外定制非标轴承,能有效降低后续的加工与采购成本。摇臂臂体的截面采用变截面设计,在靠近铰接支点的受力集中区域做了加厚处理,臂体末端的车轮安装位预留了制动组件、轮毂轴承的安装空间,整套结构从动力输入到车轮输出的传动路径做了最短化处理,传动过程中的功率损耗相比分体式差速加悬架的结构更低,传动效率更有优势。
