轻型差速式锥齿轮传动箱体结构

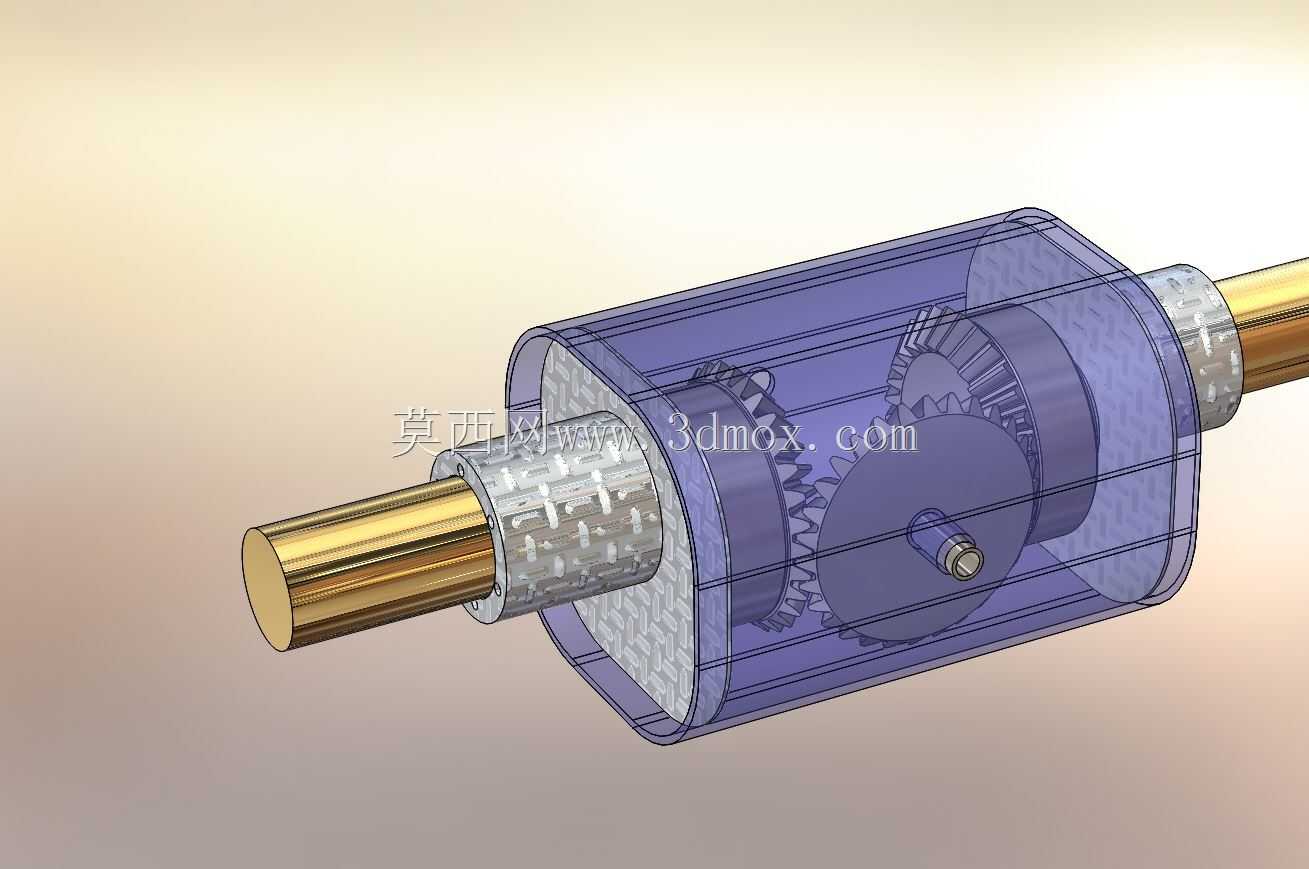

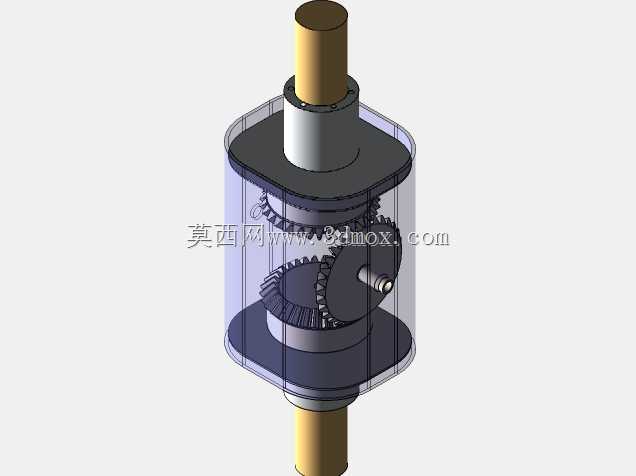

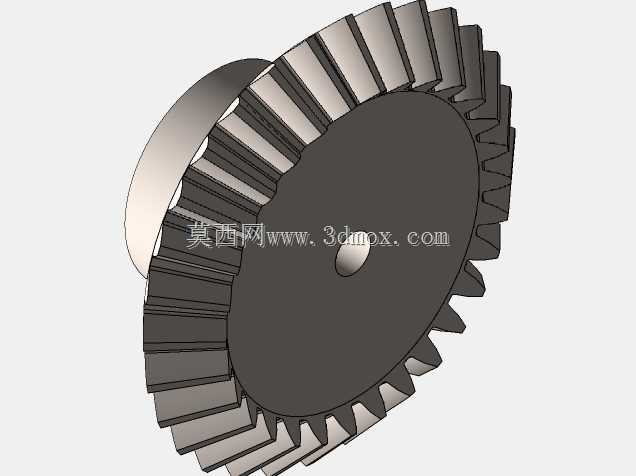

　　这类锥齿轮传动的差速结构，常配套在小型输送辊道、轻型代步载具、小型农用作业机具这类对传动体积有严格限制的场景里，核心作用是在单动力输入的工况下，实现两侧输出轴的差速转动，避免硬连接带来的轮胎磨损、辊道卡滞或者传动件过载崩齿问题。从结构布局来看，整个箱体采用透明化的剖视展示逻辑，能清晰看到内部的锥齿轮啮合副：输入动力通过其中一根贯通轴传入，经主动锥齿轮将扭矩传递给差速壳体内的行星锥齿轮，再分流到两侧的半轴锥齿轮上，最终带动两根输出轴同步或差速输出。设计时优先考虑了轻型载荷下的结构紧凑性，没有采用重型差速器常用的十字轴行星架结构，而是用单根行星销轴固定两个对称布置的行星锥齿轮，既减少了零件数量，也压缩了箱体的径向尺寸，

　　能适配安装空间狭窄的小型设备。箱体的外形采用近似圆柱的筒状结构，两端的轴伸位置做了加厚的轴承安装位，预留了密封件的安装槽，实际生产时可以根据防护等级需求搭配骨架油封或者毡圈密封，防止工况中的粉尘、水汽进入齿轮啮合区。两侧输出轴采用等直径设计，轴端做了倒角处理方便装配时穿入轴承和传动连接件，轴表面的滚花纹理是为了和轴套、连接法兰做过盈配合时增加摩擦力，避免传动过程中出现轴与连接件的相对滑动。齿轮的啮合参数选择偏向低噪音、小模数设计，齿面没有做重载硬化处理，完全匹配轻型工况的载荷需求，日常运行时不需要额外配置强制润滑系统，靠箱体内的润滑脂飞溅就能满足啮合面的润滑要求，减少了后期维护的工作量。安装边界上，整个箱体的径向尺寸控制在较小范围，

　　轴向总长度适配多数小型设备的机架安装间距，不需要额外做复杂的转接支架，直接通过箱体两端的轴座位置就能固定在设备机架上。设计过程中特意规避了复杂的曲面结构，箱体外壳可以采用透明工程塑料或者铝合金压铸成型，加工时不需要多轴机床做复杂工序，开模或者机加工的成本都能控制在较低水平，适合小批量配套或者非标设备的定制化使用。内部的齿轮装配顺序也做了优化，先将两侧半轴锥齿轮放入差速壳体，再装入行星锥齿轮和行星销轴，最后扣合箱体端盖即可完成装配，不需要专用的工装夹具就能完成整机组装，对于小型设备制造厂的装配工人来说上手门槛很低。实际使用中，当两侧输出轴遇到的阻力不一致时，行星锥齿轮会绕行星销轴自转，自动调整两侧半轴的转速，比如小型代步车转弯时，

　　外侧车轮转速高于内侧车轮，这套结构就能自动适配转速差，不会出现传动系统憋劲的情况；在轻型输送线的转角辊道应用里，不同位置的辊子遇到工件阻力不同时，也能通过差速功能避免工件表面被辊子刮花。需要注意的是，这套结构的额定输入扭矩有明确的适用范围，不能用在重载牵引、大冲击载荷的工况下，否则行星销轴的剪切强度不足容易出现断裂，齿轮啮合面也会因为过载出现点蚀甚至断齿问题。日常维护只需要定期检查两端密封件的老化情况，按周期补充润滑脂即可，不需要拆解箱体做复杂的保养，对于运维条件有限的户外小型作业设备来说非常友好。
