简易斯特林发动机结构三维建模

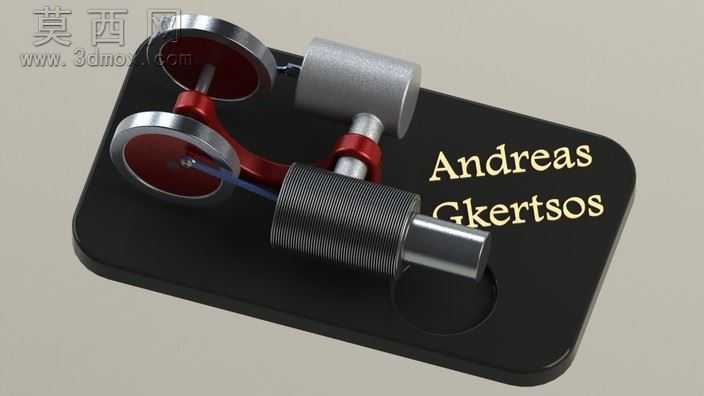

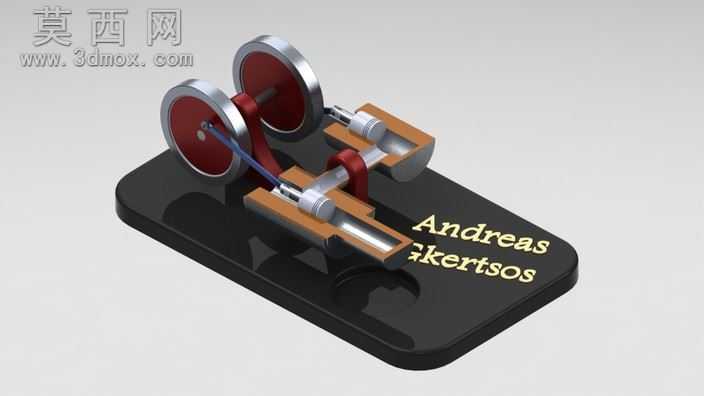

本模型为简易斯特林发动机的三维结构建模，整体围绕外燃式热机的核心工作原理展开设计，完整还原了这类动力装置的核心传动与做功结构。建模过程中首先梳理了斯特林发动机的工作逻辑：通过外部热源对气缸内工质加热，配合冷却端实现工质的周期性膨胀与压缩，依托曲柄连杆结构将活塞的往复直线运动转化为飞轮的旋转运动，最终实现动力输出。建模时对各部件的装配公差做了合理预留，保证各运动部件在虚拟装配后不存在干涉问题，能够完整模拟整套机构的运动过程。材质设置上，针对不同部件的功能特性匹配了对应材质属性：气缸与活塞部件采用金属铝材质，还原这类部件轻量化、导热性佳的实际应用特性，表面做细腻的金属磨砂质感处理，还原金属加工后的真实表面纹理；飞轮部件采用金属镀铬材质，突出金属部件的光泽感与厚重质感，模拟实际飞轮的配重金属特性；底座部分采用哑光黑色硬质塑料材质，既衬托上方动力结构的金属质感，也还原了教学演示类模型常用的基座材质特性；传动连杆与连接轴件做了金属红与亮银的材质区分，既清晰区分不同传动部件，也让整体模型的视觉层次更加分明。结构设计上，模型简化了工业级斯特林发动机的复杂密封与辅助结构，保留了核心的加热气缸、冷却气缸、传动曲柄、双飞轮、动力输出轴这些核心部件，将复杂的热机工作原理以直观的结构形式呈现，适合作为教学演示、原理学习的参考模型。渲染阶段采用柔和的顶侧光源布置，既清晰展现各部件的结构轮廓与装配关系，也通过柔和的阴影突出金属部件的质感，让整套模型的结构细节清晰可见，能够直观观察到整套动力装置的传动路径与部件布局，帮助理解斯特林发动机的基础工作逻辑。
