井道式电梯整体结构三维设计方案

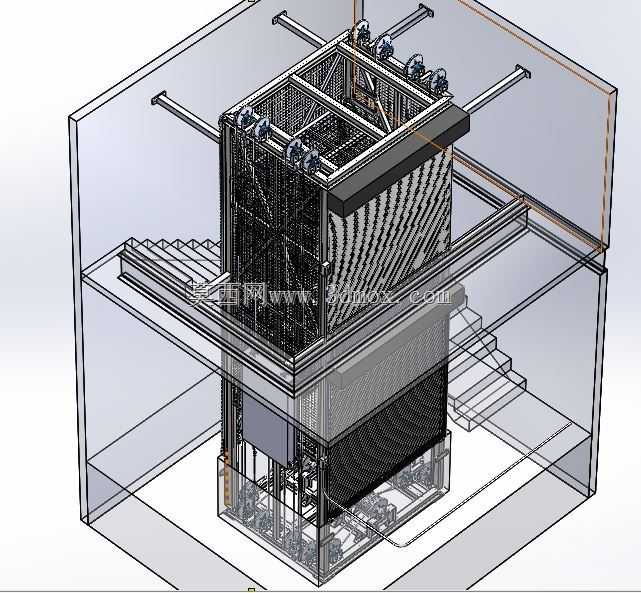

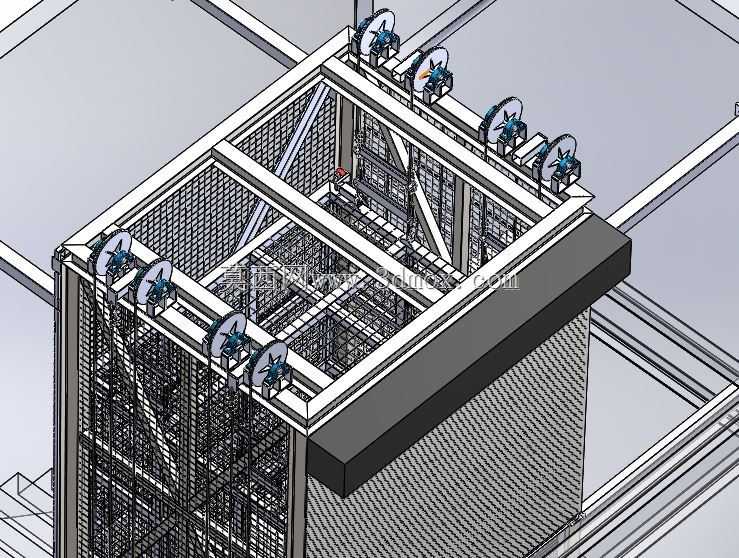

　　该结构方案对应垂直载人载物运输场景，覆盖低层商用建筑、小型工业厂房内部的垂直动线需求，可适配2-4层的楼层接驳场景，轿厢内部预留常规人员站立与小型货物运载空间，能满足日常通勤、小件物料转运的实际使用需求。从结构组成来看，方案完整还原了电梯运行的核心系统布局：顶部设置曳引轮组安装位，对应曳引绳的排布走向预留了足够的安装间隙，轮组的固定基座与井道顶部承重梁的连接位置做了对应匹配，避免运行过程中出现绳组干涉的问题；轿厢主体采用框架式承载结构，侧壁预留了装饰板安装的卡位，底部设置承重缓冲接触位，对应井道底坑的缓冲装置安装位置做了尺寸匹配，保证停层与极限位置下的结构安全。井道部分采用透明化的结构展示方式，清晰呈现了导轨的垂直排布路径，

　　导轨与井道壁的固定支架间距符合常规安装的受力要求，每一层的层门接驳位置都预留了对应的门洞尺寸，与轿厢门的开合行程完全匹配，避免出现层门与轿厢错位的问题。设计过程中优先考虑了安装边界的适配性，整体井道的外轮廓尺寸控制在常规小型电梯的安装占地范围内，不需要对建筑主体结构做大规模改造即可完成布设，底坑深度、顶层高度的预留尺寸都符合常规小型电梯的安装规范，给现场安装施工留出了足够的操作空间。轿厢与对重装置的运行路径做了完全的空间隔离，两者之间预留了安全间隙，避免运行过程中出现碰撞剐蹭，对重块的堆叠位置做了限位结构设计，保证运行过程中配重块不会出现移位。楼层接驳位置的台阶结构与电梯停靠的平层精度做了对应匹配，

　　保证轿厢地坎与楼层地坎的间隙控制在安全范围内，方便人员与小推车进出。从功能实现逻辑来看，整个结构的运动副预留完全符合电梯实际运行的动作要求，曳引轮的转动、轿厢沿导轨的垂直滑动、层门与轿厢门的联动开合位置都做了对应的结构避让，不会出现运动干涉。设计时没有采用过度冗余的结构设计，所有承载部件的尺寸都经过受力匹配，在满足额定载重要求的前提下尽可能压缩整体占地空间，适合在空间有限的建筑内部布设。井道顶部的承重梁伸出端对应建筑顶部的承重墙体位置，安装时可直接将承重梁固定在建筑承重结构上，不需要额外搭建复杂的承重支架，降低现场安装的施工难度。轿厢内部的操作面板预留位、照明装置安装位都在结构上做了对应体现，

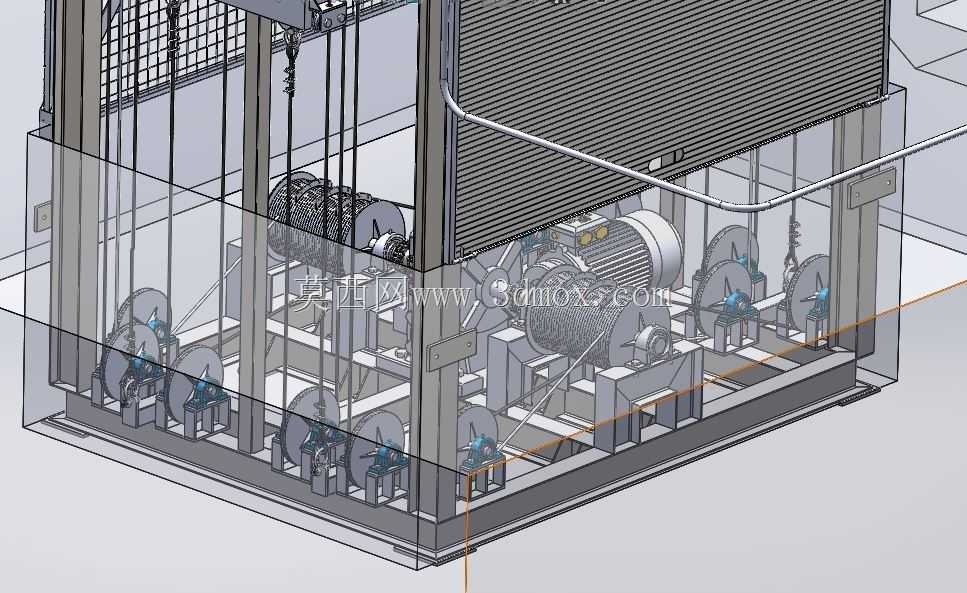

　　后续做细化设计时可直接在预留位置加装对应的电气部件，不需要对主体框架做二次切割修改。底坑位置的缓冲器安装位、检修爬梯的布设空间都做了预留，满足后期设备维护的操作空间要求，维保人员可以顺利进入底坑完成部件检修与更换作业。
