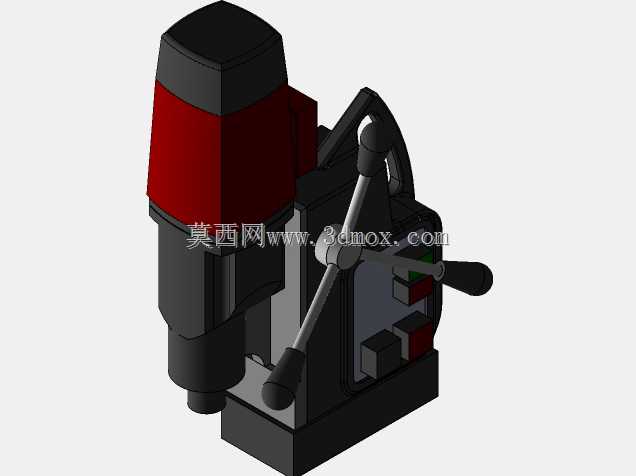

便携式磁力钻孔加工设备三维结构

　　在现场钢结构施工、大型设备维保、重型构件现场加工作业场景中，常规台式钻床受安装位置、工件尺寸限制无法进场作业，磁力钻依靠磁座的电磁吸附力可直接固定在钢铁工件表面完成钻孔作业，无需额外装夹工装，是现场金属钻孔作业的核心便携设备。这款磁力钻的结构设计完全围绕现场作业的实际需求展开，整体采用立式紧凑布局，上部为动力驱动单元，集成了电机与传动变速结构，输出端连接钻夹头可装夹不同规格的钻头，适配不同孔径的钻孔加工需求。设备中部设置了双操作手柄，分别控制进给下压与设备位置微调，作业人员可站在设备侧方双手操作，进给行程的阻尼设计可保证钻孔过程中进给平稳，避免钻头崩损。下部为磁座吸附单元，通电后可产生强磁吸力牢牢贴合在钢铁工件表面，

　　吸附力可覆盖常规钻孔作业的反作用力需求，即使在立面、顶面等非水平作业面也能稳定固定，不会出现设备移位导致的钻孔偏差或安全隐患。从结构设计的细节来看，动力单元的外壳采用分段式结构，上部为电机散热端的防护壳，侧面预留了散热通风的流道，可保证长时间连续作业时电机温度处于合理区间，避免过热烧损。操作手柄的位置经过人机工程校核，作业人员握持时手臂处于自然放松状态，长时间操作不易产生疲劳，手柄端部设置了防滑结构，即使手上沾有切削液或金属碎屑也能稳定握持。磁座与动力单元之间设置了滑动导轨副，进给过程中动力单元沿导轨垂直移动，导轨的配合间隙经过合理设计，既保证进给顺畅无卡滞，又能将主轴跳动控制在合理范围内，保证钻孔的位置精度与孔径公差。

　　设备侧面设置了提手结构，整体重量控制在单人可搬运的范围内，作业人员可单手提携设备在不同作业点位转移，无需借助吊装设备，适配现场多点位流动作业的需求。从安装边界与尺寸适配来看，这款磁力钻的磁座底面为平整矩形结构，只要工件表面具备大于磁座尺寸的平整钢铁接触面即可完成固定，无需提前对工件进行预处理，对于表面存在轻微锈迹或氧化层的工件，磁座依然能保证足够的吸附力。设备的整体高度控制在合理范围，在狭窄的设备间隙、钢结构夹层等受限空间内也能正常放置作业，不会出现空间不足无法安装的问题。主轴的行程范围覆盖了现场常用的钢板钻孔深度需求，针对不同厚度的型钢、钢板构件，无需额外加装延长杆即可完成通孔加工。在实际作业过程中，这款设备可完成普通钢材、

　　铸铁等铁磁性材料的钻孔、扩孔、铰孔作业，搭配相应的刀具还可完成攻丝作业，相比手持电钻钻孔精度更高、劳动强度更低，相比台式钻床不受场地与工件尺寸限制，在桥梁钢结构施工、船厂船体加工作业、重型设备现场维修、厂房钢结构安装等场景中都有广泛应用。设计过程中充分考虑了现场作业的复杂工况，设备外壳的防护等级可适配现场多粉尘、偶尔溅落切削液的作业环境，操作开关设置在便于触碰的位置，作业过程中可快速控制设备启停与磁座通断，出现异常情况时可快速切断电源保证作业安全。磁座的电磁设计具备失磁保护功能，突然断电时磁座会保留一定剩磁，避免设备瞬间脱落引发安全事故。进给结构的传动采用齿轮齿条传动，传动效率高，进给量控制精准，作业人员可根据钻头的切削状态灵活调整进给速度，保证钻孔质量的同时延长刀具使用寿命。
