曳引式电梯驱动绞车结构设计

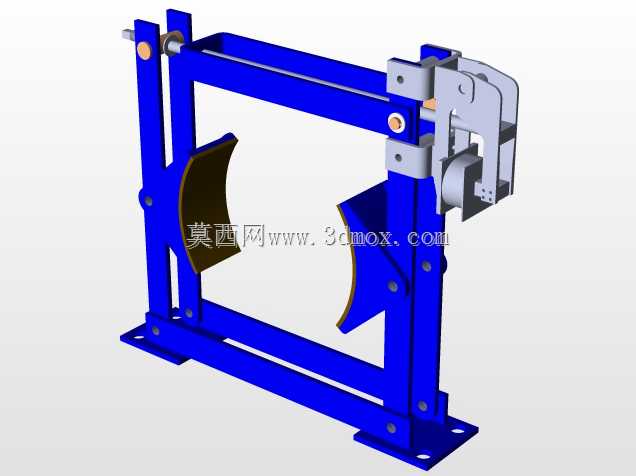

　　该设备作为垂直升降电梯的核心驱动执行部件，主要部署在各类曳引式电梯的机房空间内，也可适配无齿轮曳引结构的小载重家用梯、货梯场景，承担轿厢与对重的动力输出、曳引传动核心功能，是电梯系统中实现升降动作的动力核心单元。从实际工程应用来看，这类绞车的运行稳定性直接决定电梯的启停平顺性、平层精度与运行安全冗余，在高层住宅、商用写字楼、工业厂房货梯等场景中，均需要匹配对应载重、速度参数的同结构绞车完成动力传递。

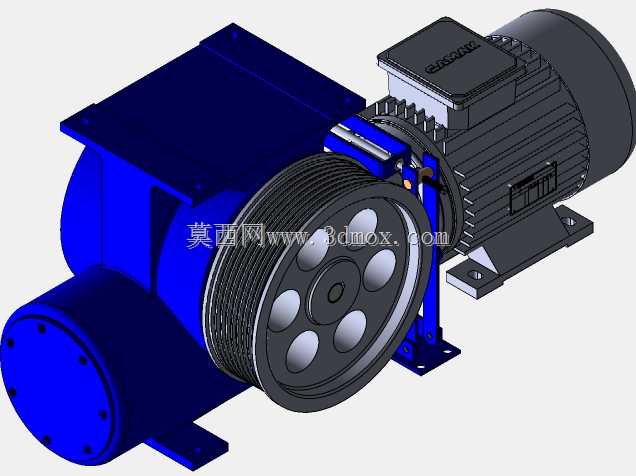

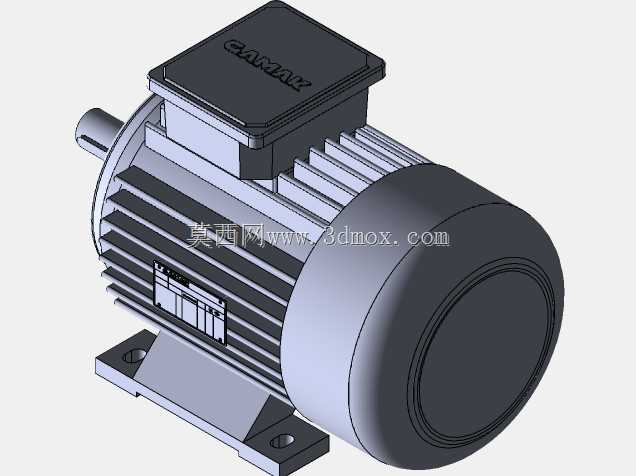

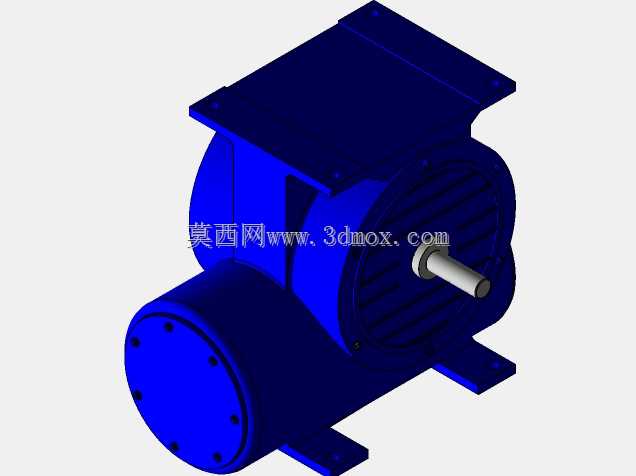

　　从结构设计逻辑来看，整套装置采用卧式集成布局，将驱动电机、减速传动单元、曳引轮组件、安装基座整合为一体式结构，省去了传统分体式传动结构的联轴器对中调整工序，大幅降低现场安装的调试难度。驱动端采用封闭式异步电机结构，电机外壳设置平行排布的散热筋结构，可在连续运行工况下通过自然风冷完成热量散发，避免长时间高负载运行出现绕组过热问题；电机接线盒采用顶部凸起式密封结构，可适配机房多尘、湿度波动的安装环境，防止粉尘、凝露进入接线端子引发电气故障。

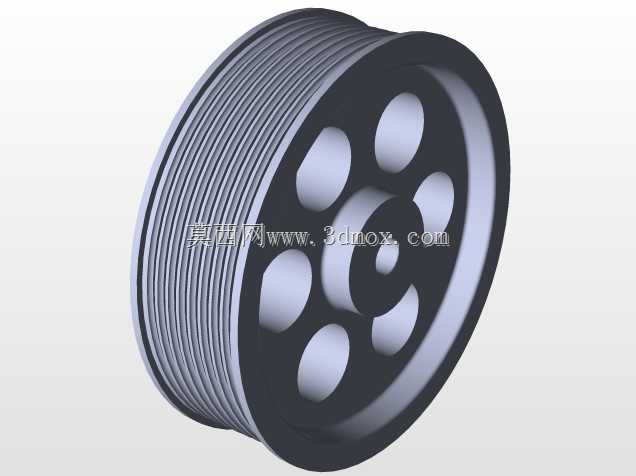

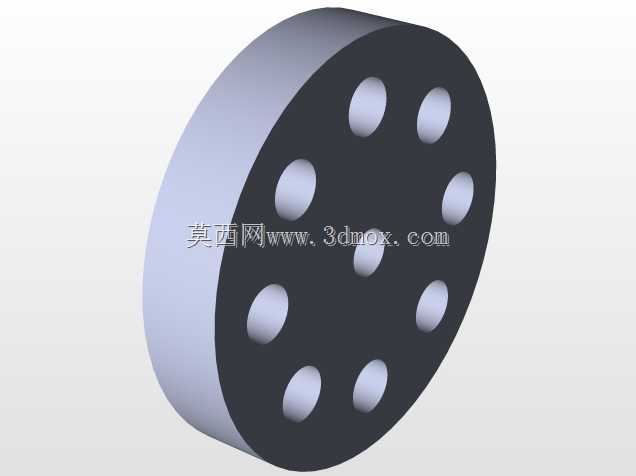

　　传动减速单元与电机输出端直接耦合，内部采用多级齿轮减速结构，将电机的高转速低扭矩输出转换为曳引轮端的低转速大扭矩输出，匹配电梯运行0.5-2.5m/s的常规速度区间需求。曳引轮采用多绳槽结构设计，绳槽截面形状适配电梯专用曳引钢丝绳的弧度，可通过钢丝绳与绳槽的摩擦力传递牵引力，带动轿厢与对重沿导轨做反向升降运动；轮体采用辐板式带减重孔的结构设计，在保证轮体结构强度、满足径向跳动公差要求的前提下，尽可能降低转动惯量，减少电梯启停过程的冲击载荷，提升运行平顺性。

　　安装基座采用铸铁一体铸造成型，底部设置带安装孔的水平支脚，支脚的安装孔位预留了水平调整余量，可在机房承重梁安装时完成设备水平度微调，保证曳引轮的垂直度偏差控制在工程允许范围内，避免钢丝绳运行过程中出现偏磨、跳槽问题。基座侧面设置有辅助支撑支架，用于承托曳引轮外侧的轮轴端，抵消钢丝绳满载运行时对轮轴产生的径向弯矩，提升轴系的承载能力与运行寿命。设备整体的安装边界充分考虑常规机房的空间预留尺寸，卧式布局的轴向长度、径向高度均适配多数电梯机房的承重梁安装间距，无需对机房结构做额外改造即可完成部署；设备的检修端设置在减速箱体的外侧端盖位置，日常维护时可直接拆卸端盖完成齿轮油更换、轴承润滑等操作，无需拆解整套设备，降低后期运维的工作量。

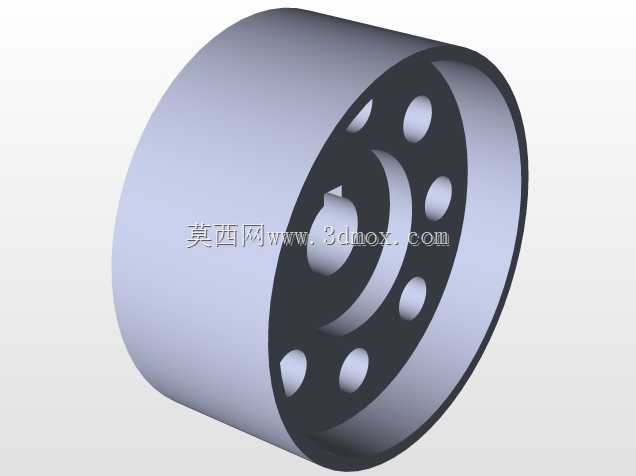

　　在结构细节处理上，电机与减速箱的连接法兰采用止口定位结构，保证两者的同轴度偏差控制在极小范围内，减少高速运转时的振动与噪音；曳引轮与输出轴的连接采用平键+锁紧螺母的固定方式，可传递大扭矩的同时防止轮体在正反转切换过程中出现轴向窜动。整套结构的受力路径经过优化，钢丝绳的拉力通过曳引轮、输出轴、减速箱体最终传递到安装基座与承重梁上，所有受力部件的截面尺寸均经过强度校核，可承受125%额定载荷的静载试验要求，满足电梯安全规范的冗余设计标准。针对电梯频繁启停、正反转切换的工况特点，减速箱内部的齿轮采用硬齿面磨齿加工，齿面接触精度高，可承受反复冲击载荷，长期运行不会出现点蚀、断齿等失效问题；输出轴端采用多重油封密封结构，可防止减速箱内的润滑油渗漏，同时避免外界粉尘进入箱体内部污染润滑油，延长齿轮与轴承的更换周期。
