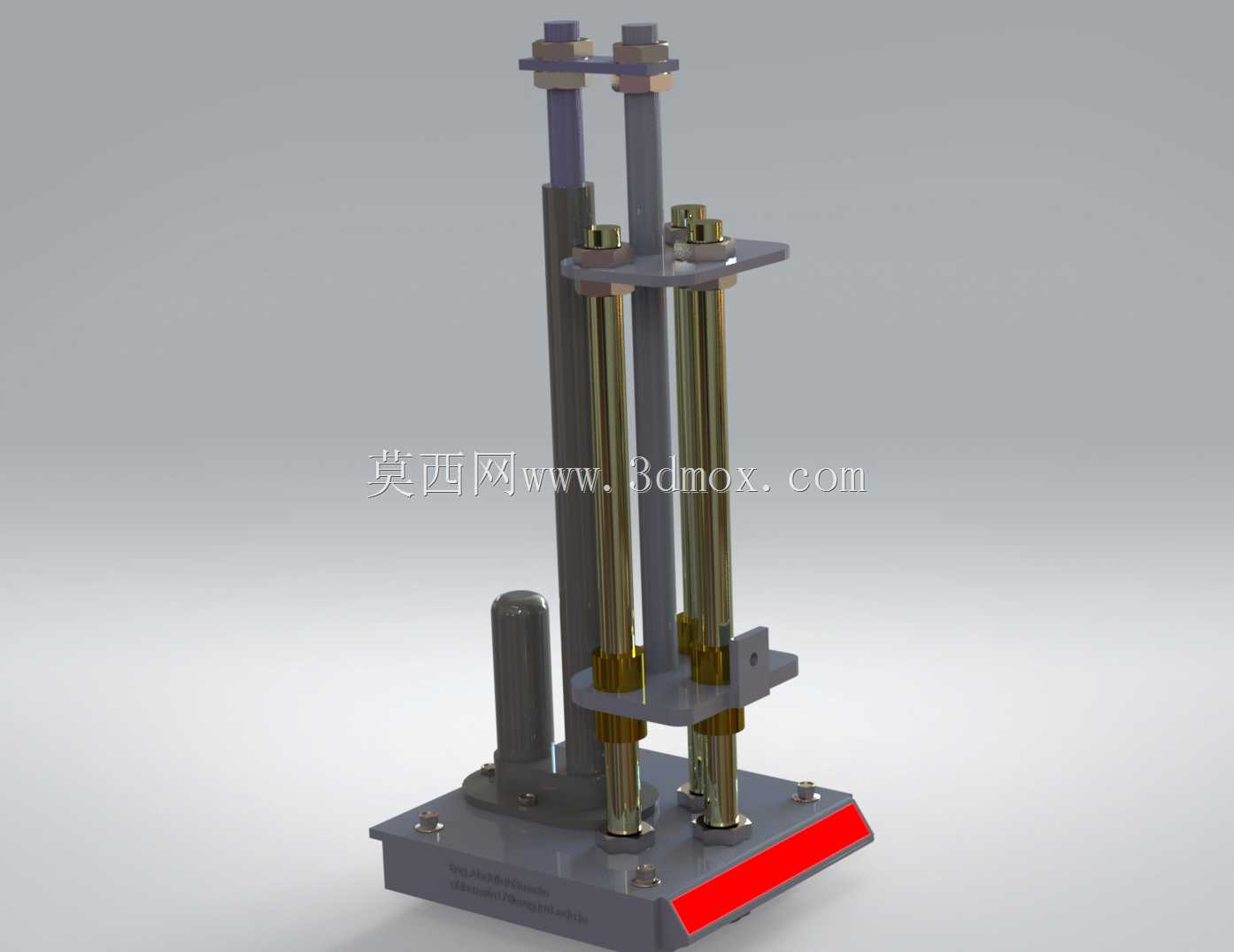

带线性执行器的垂直导轨升降支撑结构

　　在中小型CNC加工设备的辅助上下料、工位工件抬升场景里，这类带线性执行器的垂直导轨升降结构是非常实用的功能单元，区别于普通气缸直推的升降方案，双导柱的结构设计从根源上规避了单侧负载带来的偏磨、卡滞问题，能稳定承载最高1000N的常规作业负载，完全覆盖小型加工件、工装治具的抬升移位需求。

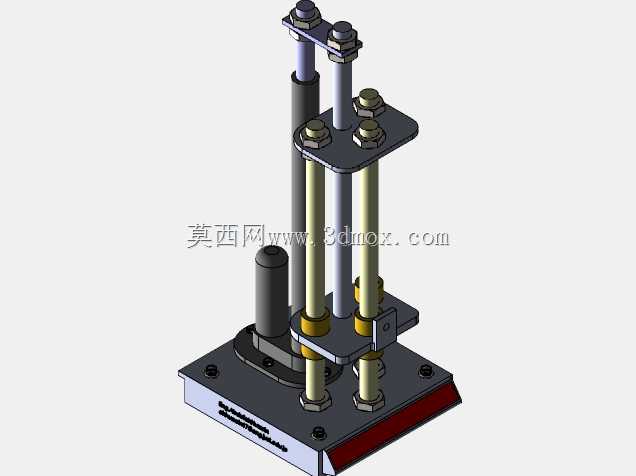

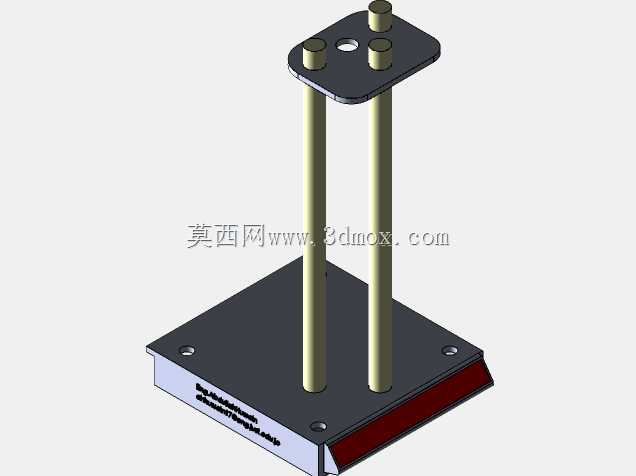

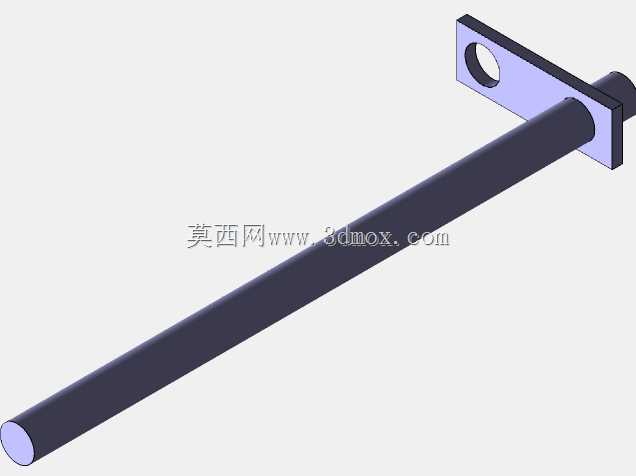

　　从结构设计逻辑来看，整套机构的受力路径做了明确的分层：底部安装基板承担整体承重与设备对接功能，基板上预留的沉头安装孔可直接固定在设备机架或者工作台面，安装时需要保证基板平面的水平度公差控制在0.1mm/m以内，避免导柱安装后出现垂直度偏差，影响滑动顺畅度。两根平行布置的镀铬光轴作为直线运动的导向载体，搭配直线轴承实现低阻力的上下滑动，光轴的上下两端通过锁紧螺母固定在顶部的支撑横梁上，横梁同时承担光轴的定位与上端限位作用，避免光轴受侧向力出现形变。

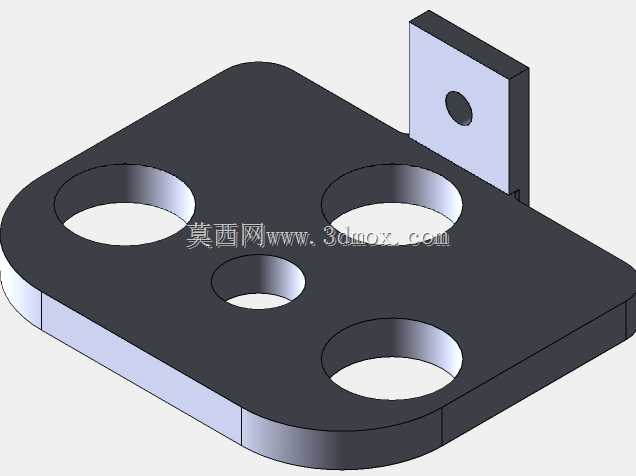

　　驱动端采用侧置的线性执行器布局，执行器的输出端直接连接滑动载板，不需要额外的传动转接结构，减少了传动间隙带来的位置误差。滑动载板采用双层板结构设计，下层板与直线轴承、执行器输出端固定，上层板预留了工件或者治具的安装螺孔，两层板之间可根据实际使用需求加装调整垫片，微调载板的水平度，适配不同的安装对接需求。载板的上下行程两端设置了硬限位挡块，防止执行器超程运行造成结构碰撞损坏，底部挡块上还加装了缓冲垫，降低载板回落时的冲击噪音与结构震动。

　　实际应用中，这套结构除了CNC工位的工件抬升，还可以适配小型自动化生产线的工位提升、检测设备的探头高度调整、轻型物料的垂直转运场景，安装边界上，整套机构的横向占用空间仅为底部基板的轮廓尺寸，不需要额外预留侧面的安装避让空间，适合在紧凑的设备内部布局。导向光轴的直径选型匹配1000N的负载要求，不会出现满载情况下的导柱挠曲变形，直线轴承自带的密封结构可以阻挡加工场景下的切削粉尘、碎屑进入轴承内部，延长日常维护的周期。

　　设计时需要注意，侧置执行器的安装座需要和底部基板做一体化的刚性连接，避免执行器输出时安装座出现形变，导致输出力的方向与导柱轴向出现夹角，长期运行会加剧轴承的磨损。载板上的负载安装位置需要尽量靠近两根导柱的中心对称区域，避免偏载超出直线轴承的允许倾覆力矩范围，如果实际使用场景存在不可避免的偏载，还可以在载板侧面加装辅助导向滑块，进一步提升结构的抗偏载能力。整套结构的外露金属件都做了发黑或者镀铬处理，在常规车间环境下具备基础的防锈能力，底部前端的红色标识条用于直观标示载板的最低安全位置，方便设备调试时快速确认行程零点。
