车床尾座盖泽蓬塔结构三维设计

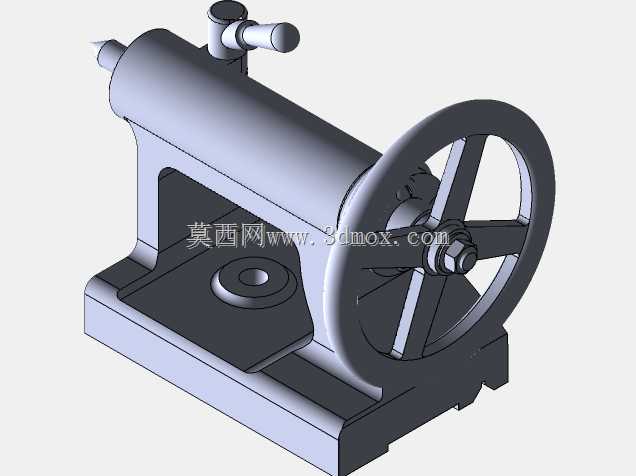

　　在普通卧式车床的加工场景里，尾座部件承担着轴类零件顶紧、钻头装夹进给、长工件支撑防颤的核心作用，这套盖泽蓬塔结构的尾座设计，完全适配中小型卧式车床的安装接口，可直接替换同规格老旧尾座完成设备维保升级，也能作为非标专机改造时的顶紧机构选型参考。从实际加工工况来看，车间里加工长度超过床身宽度三分之一的轴类件时，单靠卡盘夹持会出现工件远端甩动、切削振纹明显的问题，这套尾座通过手轮驱动的丝杠进给结构，能实现顶尖的平稳伸缩，顶紧力可通过手轮转动圈数灵活控制，既不会因顶紧力过大导致工件弯曲变形，也不会因顶紧力不足在重切削时出现工件移位。

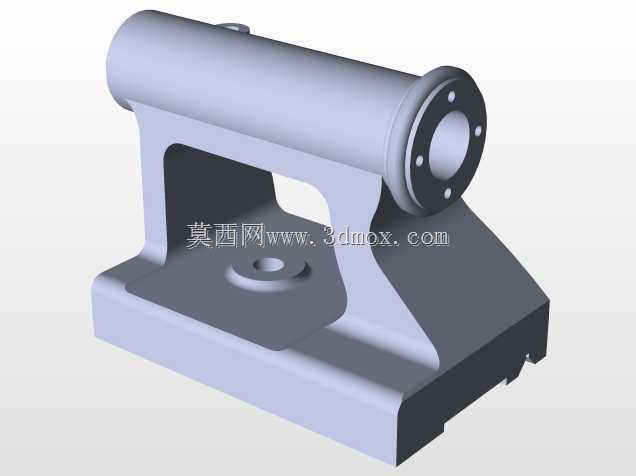

　　设计过程中优先考虑了操作的便捷性，侧面设置的锁紧手柄可在顶尖调整到目标位置后快速锁死套筒位置，避免切削过程中套筒受轴向力出现退移，手轮采用三辐条式铸钢结构，握持时受力均匀，操作人员站在机床侧方即可单手完成进给与锁紧操作，不需要大幅度调整站位，适配批量加工时的快节奏操作需求。底座部分采用一体化铸造的凹型结构，安装面经过铣削精加工，平面度控制在0.02mm以内，可直接贴合车床床身的导轨面，通过压板螺栓完成固定，安装时不需要额外加工适配垫块，能大幅缩短设备改造的装配周期。

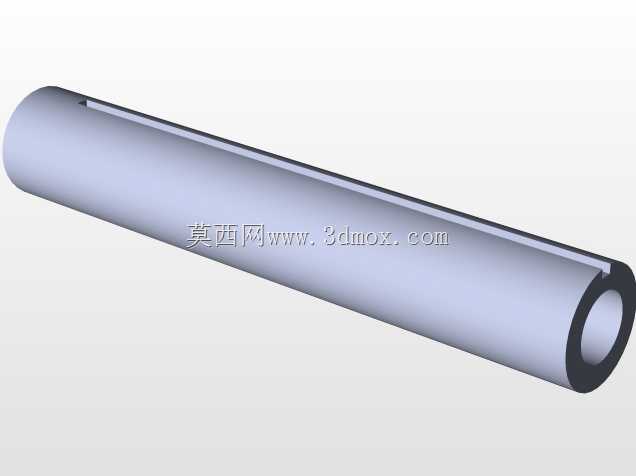

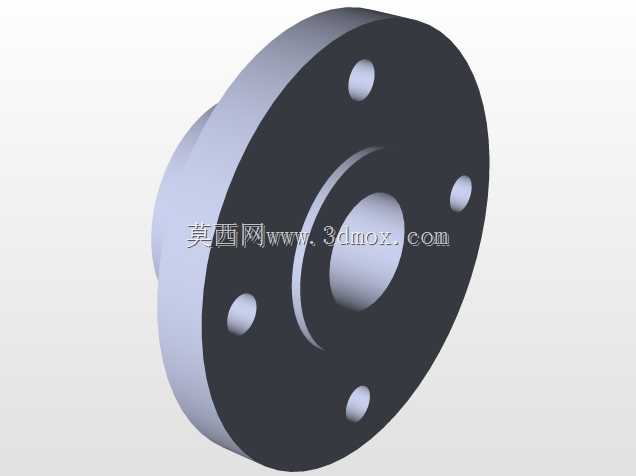

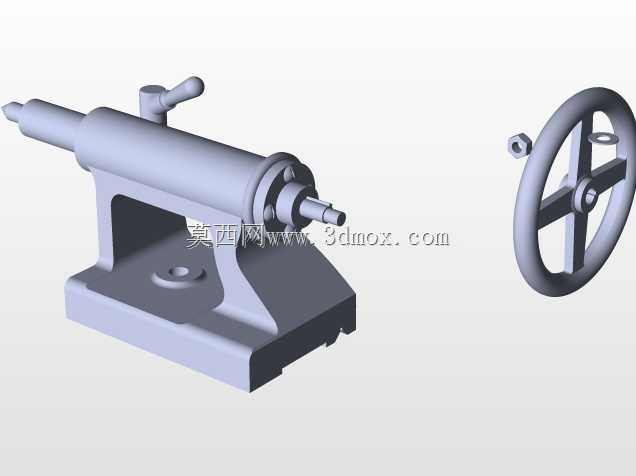

　　从结构细节来看，套筒内部设计有标准莫氏锥孔，可直接适配标准活顶尖、固定顶尖、钻夹头接杆等常用工装，不需要额外制作转接套，降低了工装适配成本。手轮与丝杠的连接位置设置有推力轴承，可承受顶尖顶紧时的轴向反力，长时间使用也不会出现手轮转动卡滞的问题，丝杠采用梯形螺纹传动，具备自锁特性，即使锁紧手柄未完全锁死，也能承受一定的轴向切削力，不会出现自动退移的安全隐患。底座上预留的安装螺栓槽为长圆孔设计，安装时可沿床身导轨方向微调尾座位置，适配不同长度的工件装夹需求，调整完成后拧紧两侧压板螺栓即可完成固定，操作十分便捷。

　　在安装边界方面，这套尾座的底座宽度适配360mm回转直径的普通卧式车床导轨间距，整体高度与同规格车床的主轴中心高完全匹配，安装后顶尖中心与主轴中心的同轴度可通过底座侧边的调整螺钉微调，能保证轴类零件加工时的圆柱度要求。日常维护时，只需要定期向套筒注油孔加注润滑油，即可保证套筒滑动顺畅，梯形丝杠位置的润滑脂可每半年补充一次，维护成本极低，适合机加工车间的长期高强度使用场景。针对深孔钻削的工况，这套尾座的套筒进给行程可达120mm，可满足中小型零件的钻孔、铰孔加工需求，进给时手轮转动的阻尼感均匀，操作人员可通过手轮的受力反馈判断切削状态，避免钻头进给过快出现崩损。
