包装生产线用多层操作检修平台结构

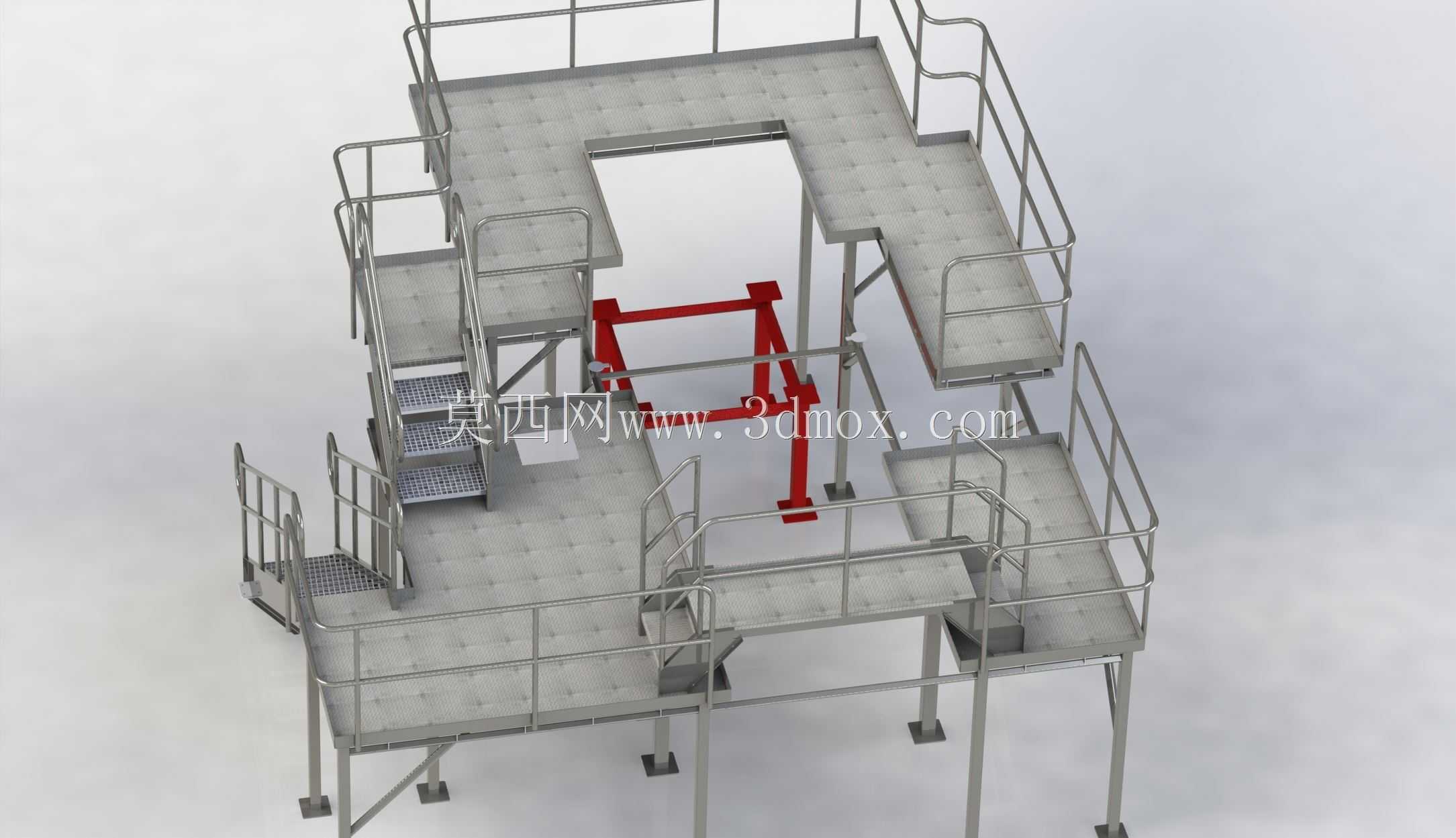

　　这套钢结构操作平台主要面向包装生产车间的高位设备运维、工位操作场景搭建，在连续化包装产线布局中，很多核心工艺设备比如封口机构、称重模块、物料分拨组件的安装高度往往超出人体站立操作的舒适区间，同时部分设备的日常巡检、易损件更换、参数校准作业需要操作人员在设备侧方的稳定站位完成，这套平台就是为匹配这类作业需求设计的架空作业载体。从结构布局来看，平台采用多块独立的走道板拼接形成错落的作业平面，不同高度的平台段之间通过斜钢梯连通，所有临边位置都设置了符合安全规范的双横杆护栏，护栏底部带有踢脚板结构，避免作业过程中工具、小零件从平台边缘掉落砸伤下方通行人员或损坏产线设备。平台的支撑立柱采用方形钢管制作，立柱底部设置了带安装孔的底板，

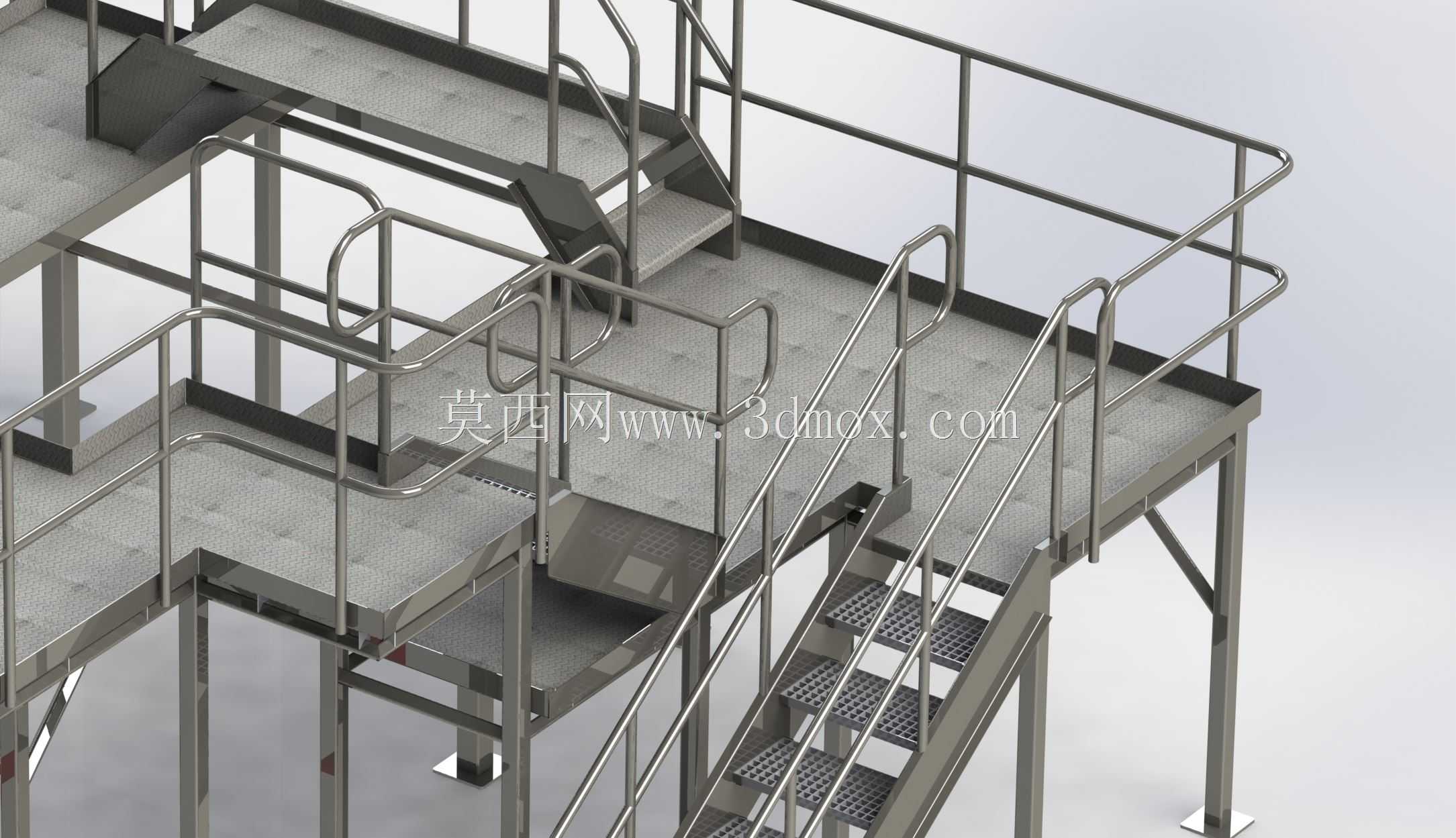

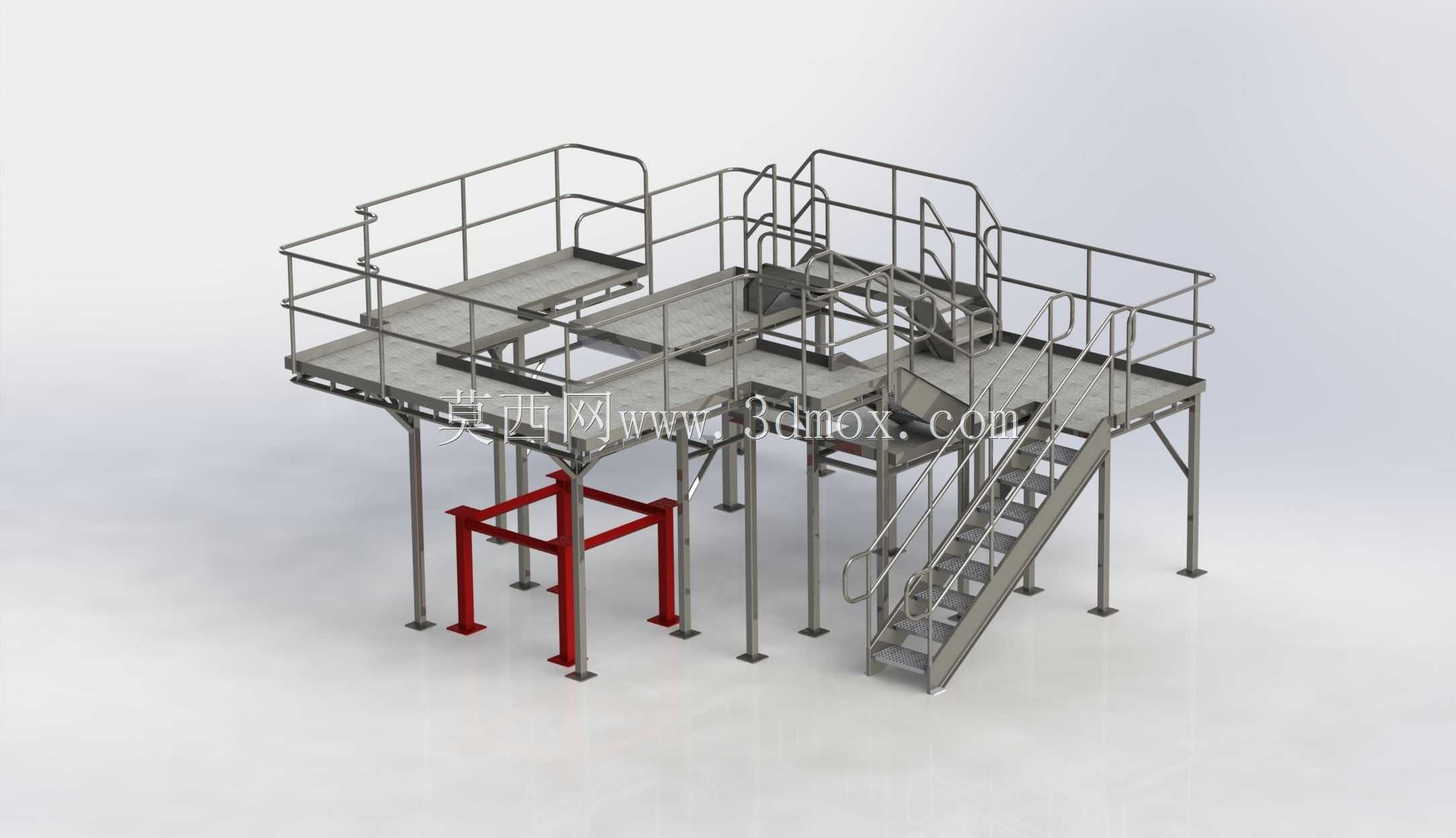

　　可通过膨胀螺栓直接固定在车间硬化地面上，不需要额外做复杂的混凝土基础，适配大部分已投产车间的地面条件，其中一处醒目的红色支架是专门为对应位置的包装设备预留的承重支撑位，设计时提前核算了设备运行时的动载荷与静载荷总和，支架的横撑、斜撑排布完全避开设备的管线接口、检修门开启范围，不会干涉设备本身的正常运维操作。走道板采用花纹防滑钢板制作，表面的凸起纹理能在车间地面有少量油污、清洁水渍的情况下依然提供足够的摩擦力，避免操作人员行走时滑倒，钢梯的踏步同样采用防滑结构，踏步高度、梯段宽度都按照单人携带常规工具通行的需求设置，梯段两侧的扶手与平台护栏顺接，没有突兀的高差或尖锐棱角。在设计思路上，这套平台没有采用整体式的大平面结构，

　　而是根据下方包装设备的外形轮廓、管线走向做了避让式的分段设计，每一段平台的宽度刚好覆盖对应设备需要操作的工位范围，既减少了不必要的钢结构用料，也不会过多占用车间的通行空间，平台下方的净空高度预留了足够的物料转运、人员通行空间，小型手动液压叉车可以顺利从平台下方穿过，完成包装物料、成品的转运作业。安装边界方面，整套平台的所有构件都采用螺栓连接的装配式设计，不需要现场焊接作业，安装时只需要按照装配定位标记依次固定立柱、连接横梁、铺设走道板、安装护栏与钢梯即可，单组平台的安装作业可在两个工作日内完成，后期如果产线布局调整，整套平台可以拆解后重新组装适配新的工位位置，构件的通用化率较高，大部分支撑件、连接件都可以互换使用。

　　针对包装车间可能存在的粉尘、少量腐蚀性气体的环境，所有钢结构构件表面都做了相应的防腐涂层处理，红色支架部分的涂层厚度比常规构件更高，是因为该位置靠近包装设备的出料口，日常清洁时会经常接触到清洁用水、包装物料残留，更厚的涂层能提升构件的抗腐蚀能力，延长整体结构的使用寿命。平台的护栏高度设置在人体重心以上的位置，即使操作人员在平台边缘探身操作设备，也能提供足够的防护支撑，护栏的横杆间距经过核算，不会出现人员意外从间隙坠落的风险，钢梯的倾斜角度控制在常规工业梯的舒适范围内，人员上下梯时不需要过度俯身或抬腿，降低长时间往返作业的疲劳感。在载荷设计上，平台的每平米额定载荷按照常规工业操作平台的标准设置，可同时容纳多名操作人员携带工具在平台上作业，也可以临时放置少量更换用的设备备件，不会出现结构变形的问题，支撑立柱的排布避开了设备的吊装点位，后期如果需要吊装更换下方的大型设备部件，不需要整体拆除平台，只需要移除对应位置的走道板即可留出足够的吊装空间。
