巧克力贝壳成型加工专用设备结构设计

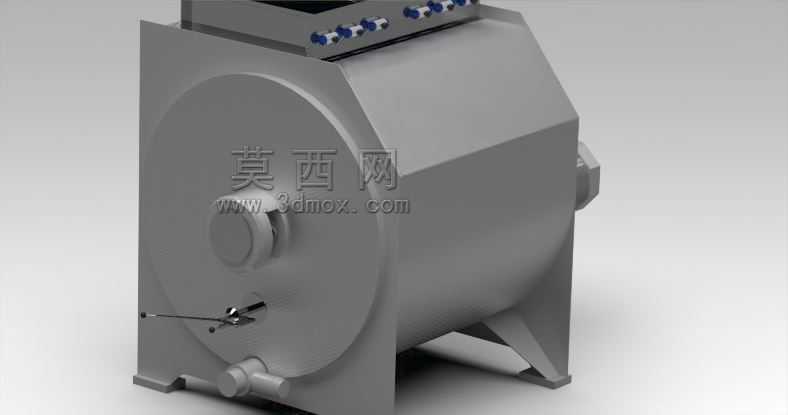

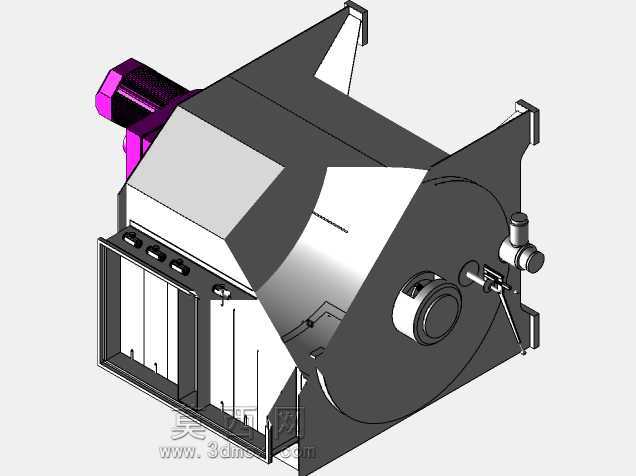

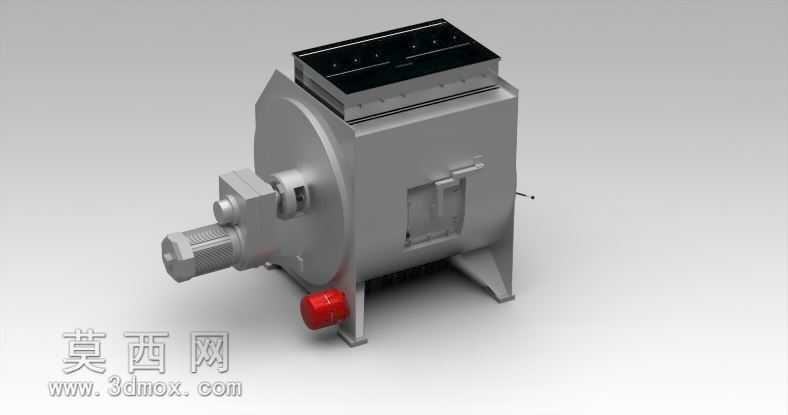

　　在糖果与巧克力制品的规模化生产场景中，带贝壳纹理的注心巧克力、夹心巧克力块是休闲食品领域受众较广的品类，这类产品的成型一致性、脱模完整度直接决定后续包装工序的良率与终端产品的外观质感，本次呈现的设备正是针对该类巧克力产品的贝壳状型腔成型、物料混合均质、定量注模工序设计的专用加工设备。从设备的整体布局来看，主体采用方箱式承力机架作为核心安装基体，机架底部设置四个带安装孔的支脚，可直接通过膨胀螺栓固定在生产车间的硬化地面上，安装时需保证机架上平面的水平度偏差不超过0.2mm/m，避免内部搅拌机构因长期偏载出现轴承磨损、密封件渗漏的问题。设备左侧伸出的驱动单元采用同轴式减速结构，动力输出端直接连接箱体内的搅拌主轴，省去了链传动、带传动的中间传动环节，既减少了传动损耗，也降低了日常维护时的张紧调整工作量，驱动端旁侧设置的红色旋钮为紧急停止部件，安装位置距离操作面的高度符合人体工程学要求，操作人员在设备旁巡检时可在0.5秒内触碰到急停部件，应对生产过程中的突发异常。设备顶部的黑色矩形腔体为进料与模具定位工位，腔体内部设置多组平行的定位卡槽，可兼容不同规格的贝壳状巧克力成型模具，模具推入后可通过侧边的弹性定位销自动锁止，无需额外的螺栓紧固操作，换模时间可控制在10分钟以内，适配多品类小批量的巧克力生产需求。箱体正面设置的快开式检修门采用搭扣锁结构，无需专用工具即可开启，日常生产中可快速打开检查内部搅拌桨的磨损情况、清理残留的巧克力浆料，

　　检修门与箱体的结合面设置食品级硅橡胶密封胶条，可耐受10-60℃的工作温度区间，避免浆料渗漏同时也防止外部粉尘进入腔体污染物料。从设计思路层面，该设备充分考虑了巧克力物料的加工特性，巧克力浆料在搅拌过程中需要保持恒定的温度区间，因此箱体夹层预留了恒温介质流通的通道，可外接温水循环单元，保证腔体内浆料温度始终维持在适合浇注的区间，避免浆料因温度过低出现凝固结块、温度过高出现油脂分离的问题。搅拌桨的结构采用螺带与刮板组合的形式，靠近筒壁的刮板采用聚四氟乙烯材质，可紧贴筒壁刮除粘附的浆料，避免长期受热焦化，内部的螺带结构可推动浆料在腔体内形成上下循环的流场，保证不同批次添加的可可脂、奶粉、糖粉等物料混合均匀，不存在局部浓度差。

　　设备的外形尺寸充分考虑了中小型食品生产车间的布局需求，整体宽度不超过1.2米，长度不超过1.5米，高度不超过1.8米，可直接接入现有巧克力生产线的浇注工位，无需对原有生产线的输送线高度做大幅调整，设备进料口的高度匹配常规的上料平台高度，操作人员站在地面即可完成上料、模具更换、参数调整的全部操作。在实际生产应用中，该设备可完成巧克力浆料的精磨后均质、保温存储、定量浇注到贝壳模具的全流程工序，浇注头的出料精度可控制在±0.5g以内，保证每一块贝壳巧克力的重量偏差符合食品生产的规范要求，成型后的巧克力经过冷却隧道冷却后，可直接通过模具翻转机构完成脱模，进入后续的包装工序。设备的电气控制元件全部集中在箱体侧面的密封电控仓内，

　　电控仓的防护等级达到IP54，可适应食品生产车间定期冲洗的环境要求，所有与物料接触的部件均采用304食品级不锈钢材质，表面抛光粗糙度达到Ra0.8，不会出现物料粘附、锈蚀的问题，符合食品加工设备的卫生安全要求。在安装边界方面，设备四周需要预留不小于0.8米的操作维护空间，后侧预留0.5米的管线连接空间，用于接入循环水管、电源管线、压缩空气管线，设备的整体重量约为420kg，普通的车间硬化地面即可满足承重要求，无需做额外的地基处理。针对不同产能的生产需求，该设备的搅拌腔体容积可根据实际需求做适配调整，本次呈现的结构为单次处理50L浆料的规格，可匹配每小时120-150kg的巧克力成型产能，适合中小型食品加工厂、手工巧克力工坊的生产需求，若对接规模化连续生产线，可在该结构基础上放大腔体容积、增加自动上料与自动模具输送模块，实现全自动化的连续生产。
