带硅胶护套黄铜终端卷曲连接器

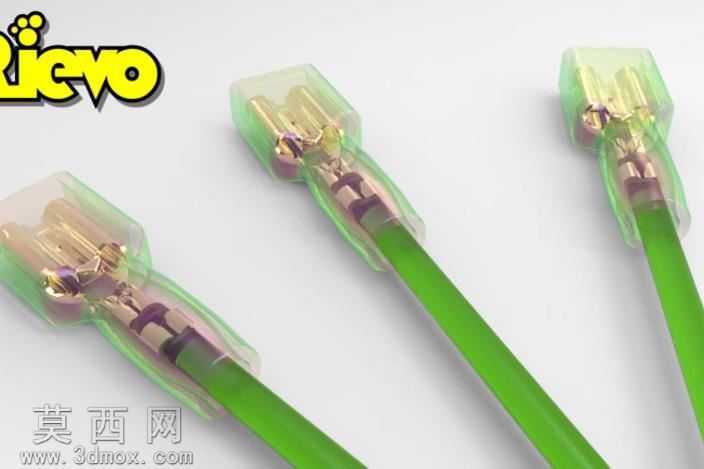

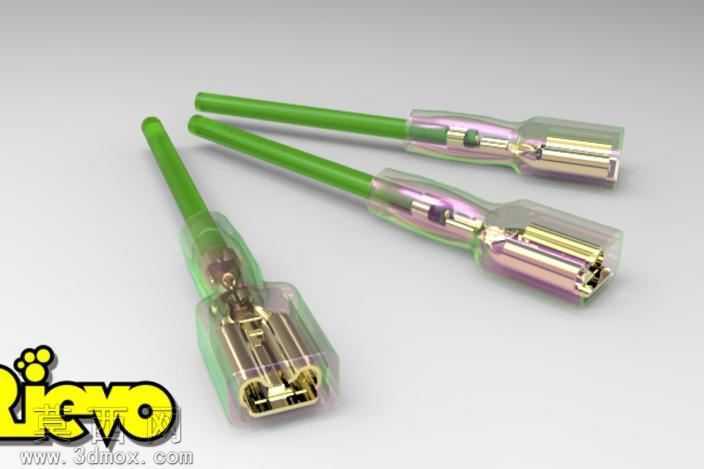

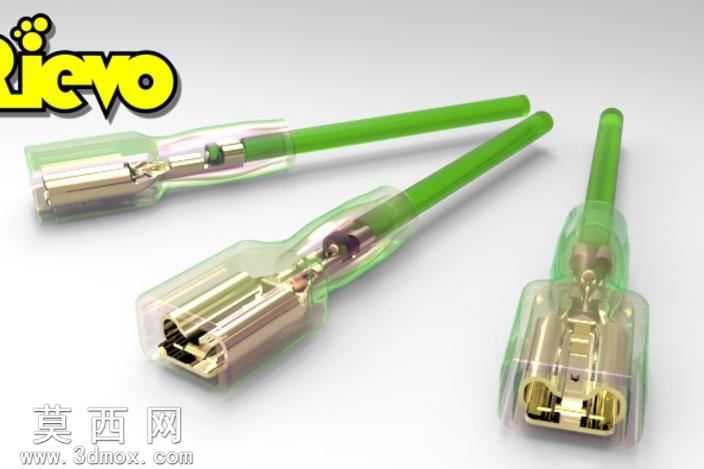

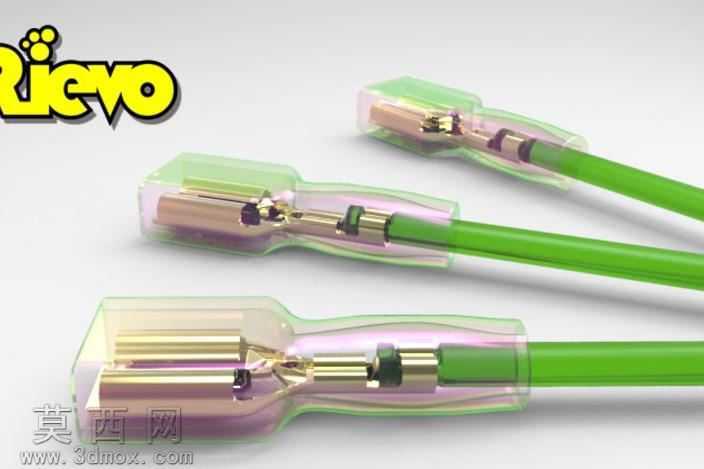

本模型为带硅胶护套的黄铜终端卷曲连接器，建模阶段采用SolidWorks完成全参数化结构搭建，首先以公制单位为基准绘制黄铜端子的截面草图，通过拉伸、切除、阵列等特征还原端子内部的卷曲卡接结构，精准复刻端子端部的压接卡槽与接触弹片形态，保证弹片的倾斜角度、卡槽深度与实际工业件尺寸公差匹配，确保压接导线后可形成稳定的机械咬合与电气接触。随后构建外部硅胶护套模型，通过曲面放样、抽壳特征还原护套的半透明包覆形态，预留导线穿入孔与端子定位槽，还原护套与端子的装配间隙，保证护套可完全包裹端子金属部分，起到绝缘防护作用。导线部分采用扫描特征构建绿色绝缘外皮与内部铜芯，还原导线与端子压接段的形变形态，模拟压接后导线与端子的贴合状态。材质渲染阶段，黄铜端子采用高反射金属材质，调整金属粗糙度与反射强度，还原黄铜镀金层的亮泽金属质感，同时还原端子表面因加工产生的细微纹理；硅胶护套采用半透明次表面散射材质，调整透光率与雾度参数，还原有机硅材质的半通透柔光质感，体现护套的绝缘防护属性；导线外皮采用哑光绿色塑料材质，添加细微的表面颗粒纹理，模拟PVC绝缘层的真实触感。设计过程中重点还原连接器的核心功能结构：黄铜端子的卷曲结构可在压接时产生均匀形变，牢牢咬合导线线芯，降低接触电阻；外部硅胶护套可隔绝灰尘、水汽，避免端子短路或氧化，提升连接可靠性。建模时严格遵循电子连接器的通用设计规范，各部件的装配公差控制在工业生产允许范围内，模型可直接用于电子线束装配模拟、产品展示或结构验证，完整呈现了这类终端连接器的结构细节与材质特征，还原了产品用于导线终端连接、实现电路稳定导通的功能属性。
