铝合金文丘里真空发生器结构设计

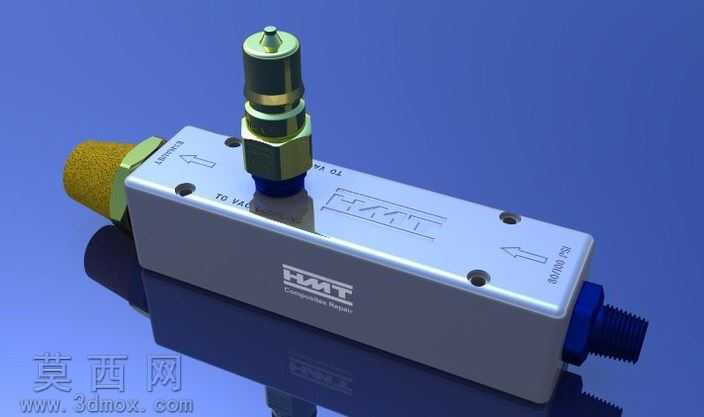

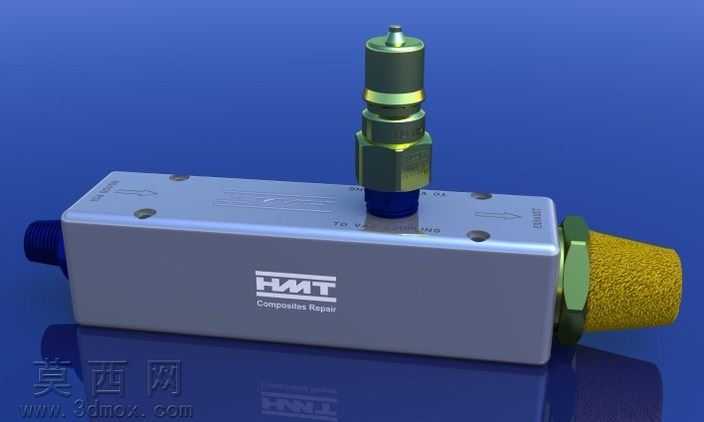

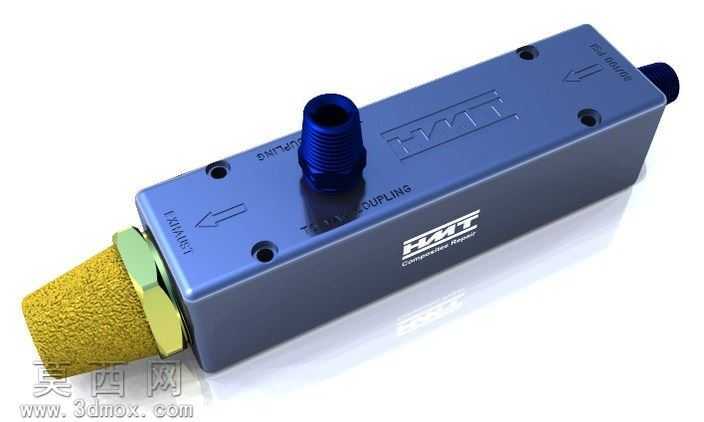

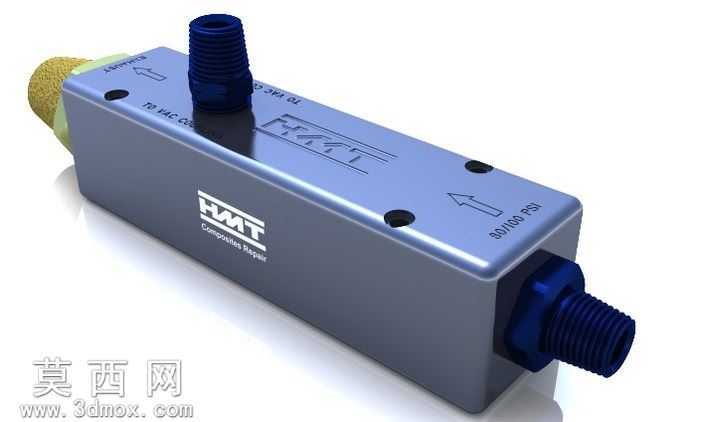

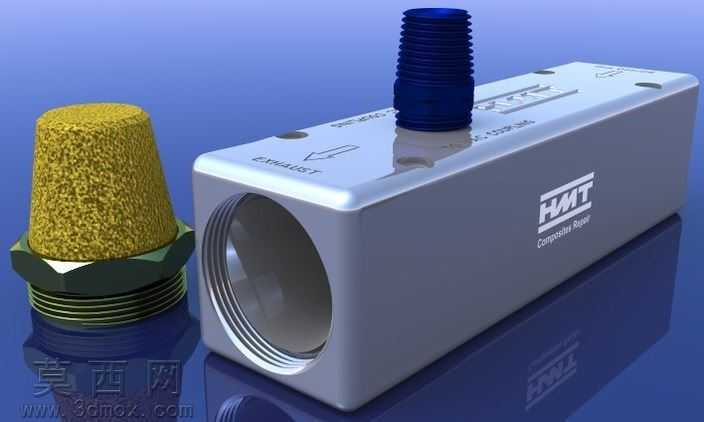

本作品为文丘里式真空发生装置的三维建模设计，整体采用长方体铝合金阀体作为主体承载结构，建模过程中严格遵循气动元件的尺寸规范与装配逻辑，先完成阀体基体的实体拉伸建模，精准预留出内部文丘里通道的走气空间，再依次完成各外接接口、安装孔位的特征切削，保证四个安装螺栓孔的位置度公差符合实际装配要求。外观渲染阶段为阀体主体赋予了深蓝色阳极氧化铝合金材质，还原工业级气动元件的表面处理质感，对进气端的外螺纹接头做了金属光泽与螺纹细节的精细化处理，排气端的消音元件采用多孔发泡材质表现，还原消音棉粗糙多孔的视觉特征，接头处的锁紧螺母做了彩锌镀层的材质区分，不同部件的材质边界清晰，光影渲染下金属件的反光、消音件的漫反射效果真实自然。结构设计上采用极简的集成式思路，将文丘里喷嘴、负压腔、进气通道、排气通道全部集成在单块铝合金阀体内，减少外接管路带来的漏气风险，阀体表面模压的品牌标识、气路流向箭头都做了浮雕特征建模，清晰标注压缩空气进气方向与负压产生端口，方便实际使用时的管路对接。该装置依靠正压压缩空气输入，通过内部文丘里通道的节流效应产生负压真空，可直接作为真空吸附回路的真空源使用，建模时充分考虑了部件的可装配性，内部组件与铝合金阀体的配合间隙符合机械加工的公差要求，既可以用于复合材料修复场景的真空吸附配套，也可以直接通过阀体上的四个安装孔固定在各类自动化设备的安装板上，作为通用真空发生部件适配各类需要负压吸附的工位，整体建模细节完整，材质表现贴合工业实物，结构逻辑符合气动元件的工作原理，可直接用于气动回路的虚拟装配验证、设备方案展示等场景。
