农用三点悬挂式2400幅宽刮土整平装置

　　这套刮土整平装置主要适配大马力轮式拖拉机的后悬挂接口，采用行业通用的三点悬挂连接结构，能够直接匹配多数农用拖拉机的后悬挂挂载点，无需额外制作过渡连接支架，降低了农机具的适配改造成本。在实际农田作业场景中，该装置可完成播前土地整平、田块埂边修整、沟渠浮土清理、晒场散料推平等作业，相比人工整平作业效率提升数十倍，作业后的地表平整度误差可控制在较小范围内，能够满足播种、灌溉等后续农艺环节的地表平整度要求。

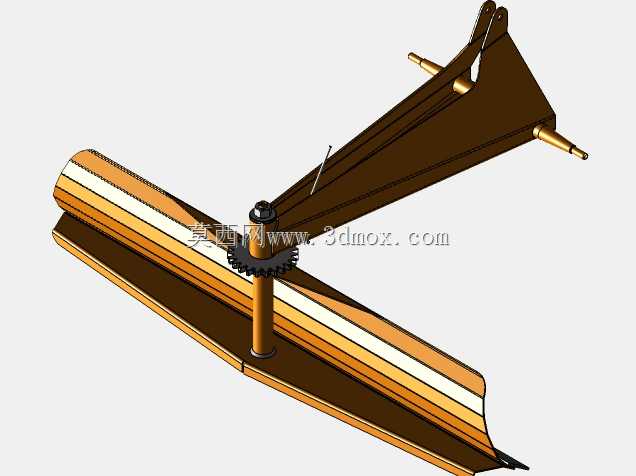

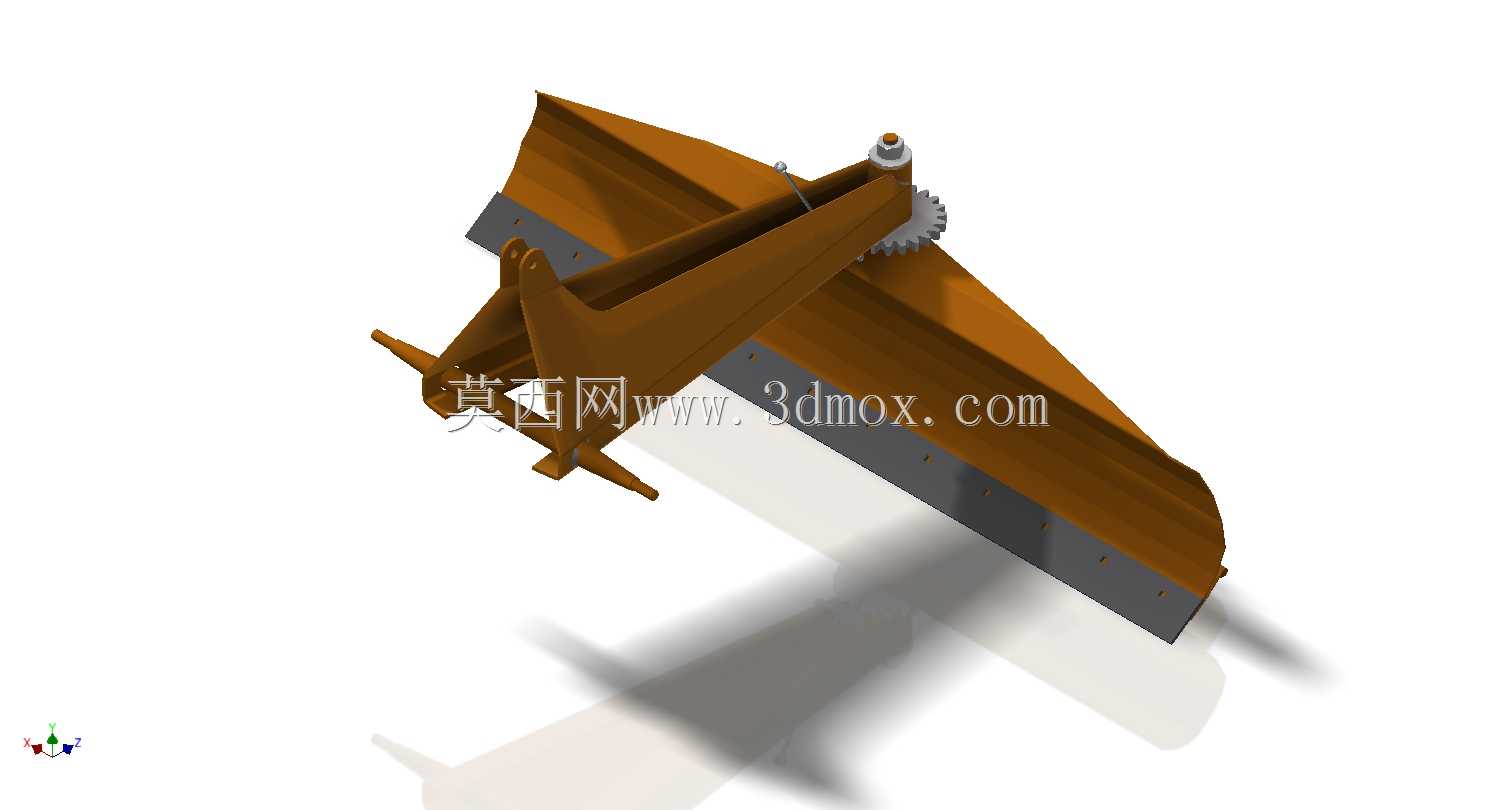

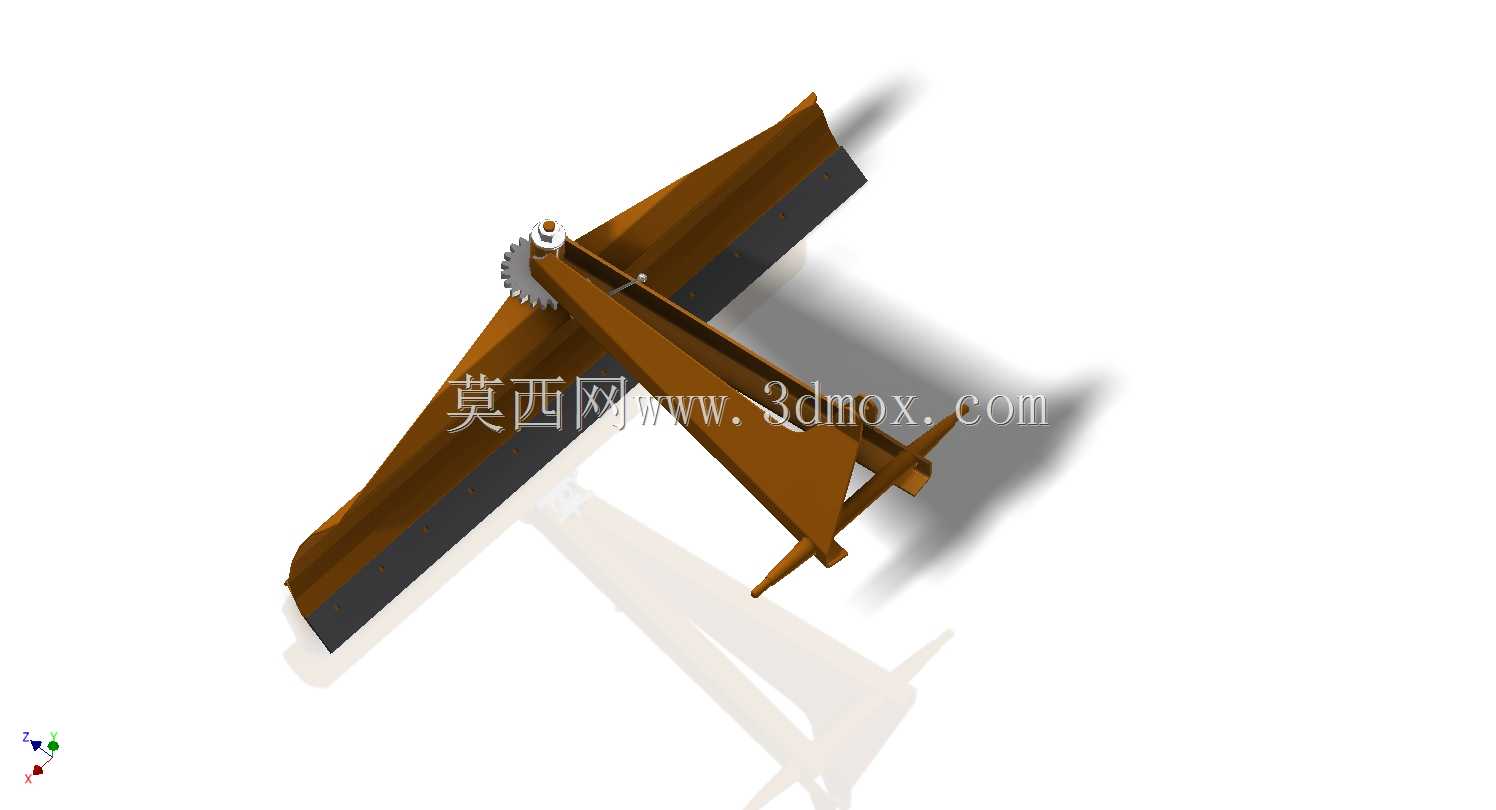

　　从结构设计来看，该装置的主刮土板采用倾斜布置的箱型焊接结构，主刃口部位做了加厚耐磨处理，作业过程中刃口与地表保持固定夹角，既能保证刮土过程中土壤沿板面顺畅滑移，不会出现土壤在板前堆积壅堵的问题，又能减少刃口的磨损速率，延长易损件的更换周期。装置上部设置的角度调节齿轮结构，可根据不同作业需求调整刮板的入土角度：当需要完成厚层土壤刮平作业时，可将刮板调至较大入土角度，保证单次刮削深度满足作业要求；当需要完成精细整平作业时，可将刮板调至较小角度，实现薄层土壤的精细刮平，避免出现过刮或漏刮的问题。

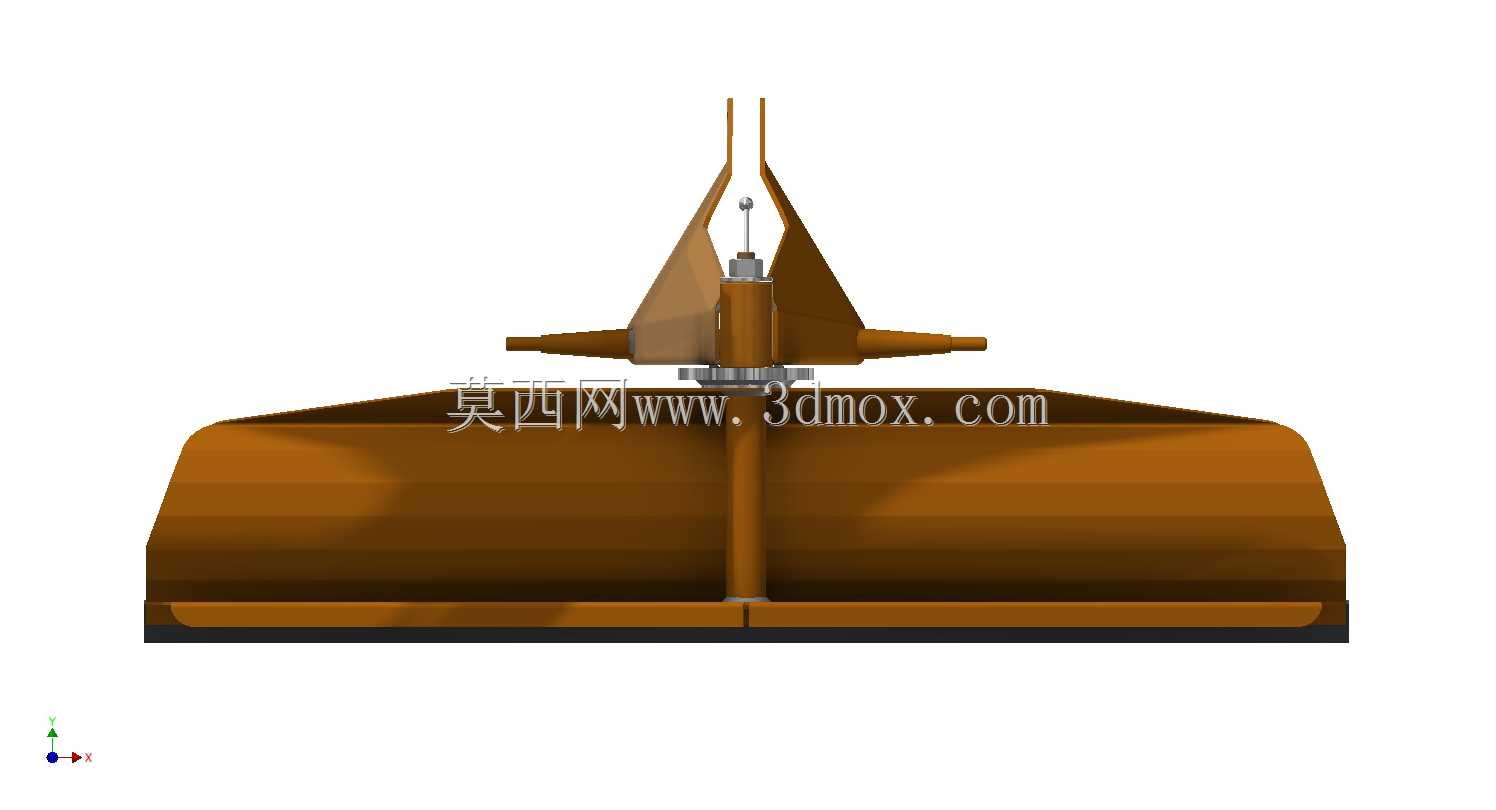

　　在安装边界方面，该装置的三点悬挂挂接点间距、挂接销孔尺寸均遵循农用拖拉机后悬挂的通用尺寸规范，挂接后整机横向作业幅宽为2400mm，能够与多数50-90马力段拖拉机的轮距匹配，作业过程中不会出现轮胎碾压已整平区域的问题。装置的纵向安装尺寸经过优化，挂接后整机重心靠近拖拉机后悬挂铰接点，不会因悬臂过长导致拖拉机后轮附着力下降，也不会在拖拉机转弯时出现装置尾部刮蹭地表的问题。

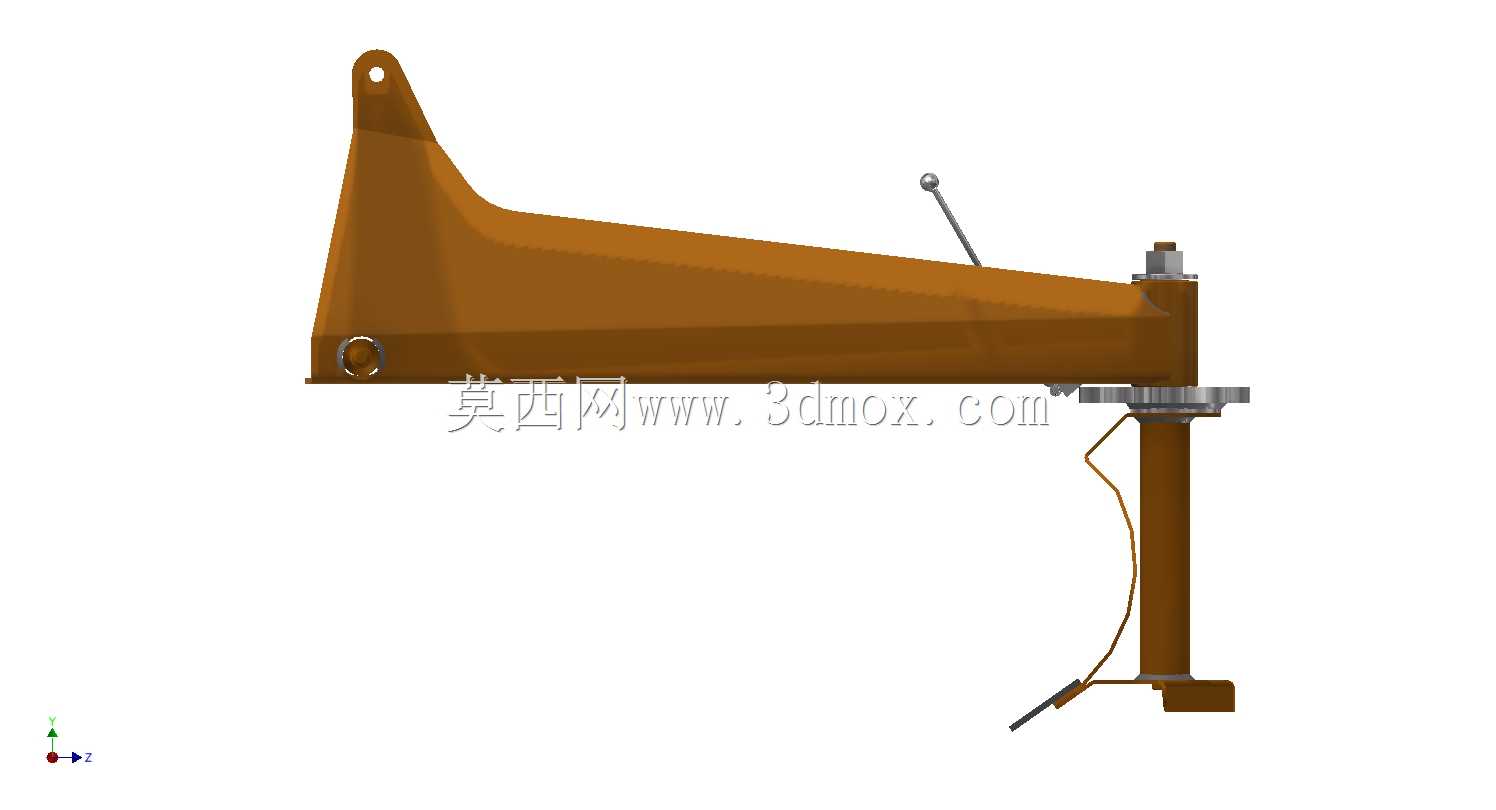

　　从实际使用的可靠性角度出发，该装置的主承载梁采用矩形钢管焊接结构，所有受力铰接点均设置了耐磨衬套，能够承受作业过程中砂石、硬土块带来的冲击载荷，不会在长时间重负荷作业下出现结构变形、开焊等问题。刮板两侧设置的挡边结构，可避免刮土过程中土壤从刮板两侧溢出，保证单次刮削的土壤全部沿刮板板面输送到指定位置，减少重复作业的次数。装置的下部支撑限位结构，可在作业过程中限制刮板的最大入土深度，避免因驾驶员操作不当导致刮板入土过深，造成拖拉机负荷骤增甚至熄火的问题，同时也能保证整个作业幅宽内的刮削深度保持一致，提升整平作业的一致性。

　　在不同作业场景的适配性上，该装置除了用于农田整平作业外，还可用于小型工程场地的浮土清理、养殖场粪污推平、乡村道路积雪清理等场景，只需根据作业介质的不同调整刮板的作业角度即可，无需对主体结构进行改动。相比专用的平地设备，该挂接式刮板结构简单、维护成本低，挂接拆卸方便，不需要作业时可快速拆下，不影响拖拉机完成其他农事作业，非常适合中小型农场、农业合作社、村级作业服务组织配备使用。

　　建模过程中，结构工程师对所有铰接部件的运动间隙做了精准还原，齿轮调节机构的啮合参数、悬挂点的位置公差都按照实际农机具的设计规范进行设置，模型可直接用于农机具的结构受力仿真、挂接干涉检查、作业动作模拟等设计环节，也可用于农机操作人员的挂接操作培训演示，帮助操作人员快速掌握装置的挂接流程与角度调节方法，减少实际操作中的误操作概率。
