厂房屋面无动力涡轮通风器结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:374499
  • 厂房屋面无动力涡轮通风器结构设计
  • 厂房屋面无动力涡轮通风器结构设计
  • 厂房屋面无动力涡轮通风器结构设计

  这类无动力涡轮通风构件,是工业厂房屋面自然通风系统里的常用部件,日常应用场景覆盖轻钢结构厂房、仓储库房、养殖棚舍、商业建筑顶层排风区域,核心作用是依靠自然风力推动涡轮旋转,在不额外消耗电力的前提下,将建筑内部积聚的闷热空气、潮气、工业生产散溢的轻度异味持续排出室外,同时在涡轮腔体形成微负压,引导室外新鲜空气从建筑下部进风口补入,实现室内外空气的持续循环置换,相比传统屋面风帽,排风效率能提升数倍,且无运行能耗、日常几乎无需维护。

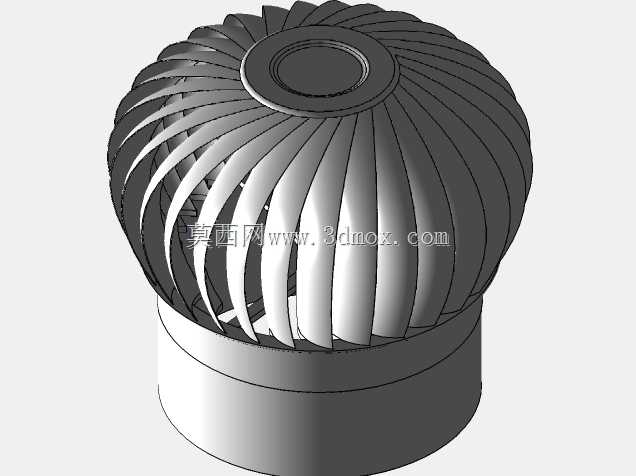

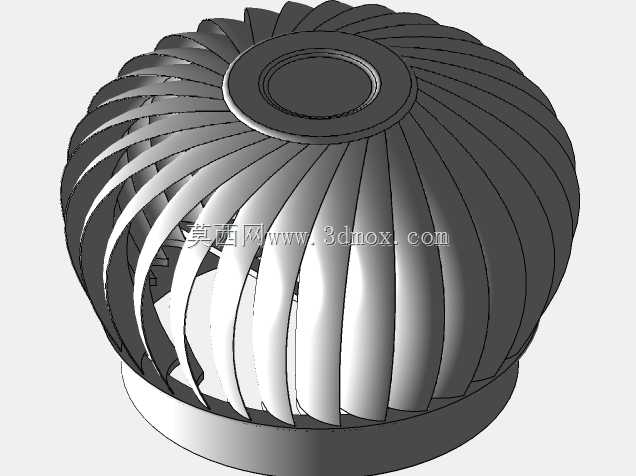

  从结构功能来看,整个构件分为上部涡轮风球和下部基座两部分,上部涡轮的叶片采用弧形旋压成型结构,每一片叶片的弧度都经过气流导向优化,不管是水平方向的自然来风,还是建筑内部上升的热气流,都能推动叶片组绕中心轴持续旋转,叶片之间的叠合间隙经过精准控制,旋转状态下能完全阻挡室外雨水、飘雪、蚊虫进入室内,同时不会阻碍气流向外排出;中心位置设置固定的中心轴座,搭配低阻力的转动轴承,保证微风状态下也能顺畅启动旋转,长期运行不会出现卡滞异响。下部的圆柱形基座是和屋面安装面衔接的核心结构,基座的直径尺寸直接决定了屋面预留洞口的大小,本次设计的基座颈部直径为300mm,适配常规工业厂房屋面预留的300mm直径通风洞口,安装时基座直接嵌入屋面预留孔,周边做防水密封处理即可,不需要额外做复杂的结构加固。

  整个涡轮通风器的总高度为350mm,这个高度是结合屋面排水坡度、防飘雨要求、风阻特性综合确定的,高度过低会导致雨水容易在风的裹挟下进入室内,高度过高则会增大风阻,提升极端大风天气下构件的受力载荷,容易出现结构松动甚至脱落的风险。叶片数量设置为30片,这个数量是经过气流模拟验证的,叶片数量过少会导致叶片间隙过大,防雨性能下降,同时旋转时的排风脉动增大,运行平稳性降低;叶片数量过多则会增大自身重量,提升转动阻力,降低微风环境下的启动灵敏度,30片叶片的排布刚好能在防雨性能、转动阻力、排风效率三者之间取得最优平衡,叶片采用等角度螺旋排布,旋转时每一片叶片承接的气流推力均匀,运行过程震动极小,不会产生额外的结构噪音。

  设计过程中首先要明确安装边界条件,工业厂房屋面的预留通风洞口通常是标准化尺寸,300mm是民用与工业建筑屋面通风口的常用规格,适配绝大多数轻钢厂房的彩钢屋面、混凝土屋面的预留孔洞,基座的高度预留了屋面防水层、保温层的安装空间,安装时不需要额外裁切基座,直接适配常规100mm厚度以内的屋面构造层。上部涡轮的直径略大于基座直径,形成向外的悬挑结构,雨水落到涡轮上会顺着叶片弧度直接排到屋面,不会顺着基座缝隙渗入室内。结构建模时优先保证叶片的曲面一致性,每一片叶片的成型角度完全一致,避免因叶片角度偏差导致旋转时动平衡失衡,长期运行出现轴承偏磨的问题;中心轴座的结构做了加强处理,能够抵御沿海地区强台风工况下的风压载荷,不会出现涡轮变形脱落的问题。

  在实际选型应用中,这类通风器的排布密度需要结合建筑的容积、内部散热量、换气次数要求计算确定,通常每百平方米厂房面积配置1-2台该规格的通风器,就能满足日常通风换气需求,对于焊接车间、热处理车间这类产热量大、有轻度烟尘散溢的区域,可以适当增加排布密度,配合侧墙进风口形成穿堂风效应,大幅改善室内作业环境。相比电力驱动的屋面排风机,这种无动力涡轮通风器没有电机损耗,不需要布设供电线路,不存在电气安全隐患,使用寿命能达到十五年以上,全生命周期内几乎没有运维成本,是工业建筑被动式通风的首选构件。建模过程中需要重点关注叶片与中心座的连接结构、叶片之间的叠合间隙、基座与涡轮部分的转动配合间隙,这些尺寸直接决定了成品的防雨性能和转动顺畅度,间隙过大会漏雨,间隙过小会出现热胀冷缩卡滞的问题,所有配合尺寸都需要预留合理的公差范围,适配实际钣金加工、冲压成型的工艺精度要求,保证设计完成的三维模型能够直接对接生产加工,不需要二次调整结构尺寸。
