FRC赛事用陀螺仪加速度计固定安装支架

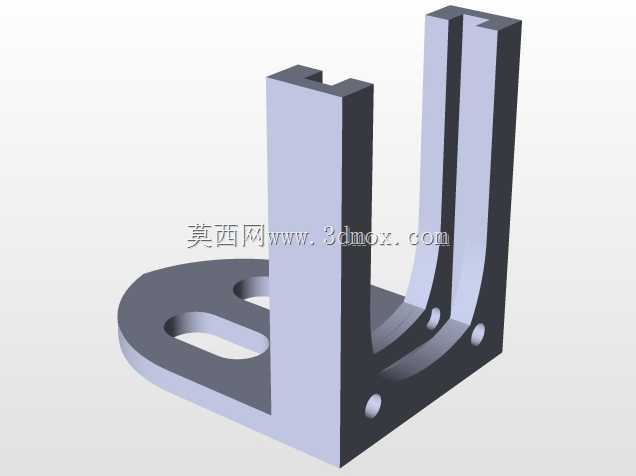

　　在FRC机器人竞赛的整机结构搭建环节，惯性测量单元的安装可靠性直接影响整车姿态解算的精度，陀螺仪与加速度计作为核心惯性传感元件，对安装基座的刚性、安装位置的重复定位精度有明确要求，这款固定支架正是针对这类传感元件的安装需求设计的专用结构件。从结构布局来看，支架采用L型一体式折弯构型，竖直段设置双平行夹装立臂，立臂顶端开有对称的U型卡槽，可直接卡入加速度计或陀螺仪的壳体侧边，无需额外设计压块结构，立臂与传感元件接触的平面做了0.2mm的平面度公差控制，避免安装面翘曲导致传感元件受附加应力，影响测量零点稳定性。水平安装底板设置两个长圆形腰型安装孔，孔位的长度方向沿支架的对称轴线排布，可在安装时沿前后方向调整支架的固定位置，

　　适配不同机器人上层框架的安装孔位偏差，腰型孔的宽度匹配常用的M3内六角圆柱头螺钉尺寸，孔边做了0.5mm的倒角处理，避免螺钉装配时刮伤螺纹或产生应力集中。竖直立臂与水平底板的过渡位置设置了三角形加强筋结构，筋板厚度与立臂、底板的壁厚保持一致，均为3mm，既保证了支架整体的抗扭刚性，避免机器人在快速启停、碰撞过程中支架产生共振或形变，又不会过度增加支架的整体重量，符合FRC竞赛对零部件轻量化的设计要求。立臂上预留的三个圆形通孔为传感元件的走线预留了穿线空间，传感器的信号线缆可直接从通孔穿出后沿机器人框架走线槽排布，避免线缆在机器人运动过程中被运动部件剐蹭拉扯，造成信号中断。从安装边界来看，

　　支架整体的水平投影尺寸控制在40mm*35mm范围内，竖直方向总高度为52mm，属于小型安装结构件，可直接安装在机器人底盘上层的铝型材框架上，也可固定在机器人的上层操作机构安装板上，不会占用过多的整机布置空间。设计过程中针对支架的受力场景做了简化力学仿真，在机器人最大加速度过载15g的工况下，支架立臂顶端的最大形变量小于0.03mm，完全满足惯性传感元件对安装基座形变的精度要求，不会因为支架形变导致传感元件的测量坐标系与机器人整车坐标系产生偏移。夹装立臂的内侧间距根据常用的FRC赛事配套加速度计、陀螺仪的壳体宽度做了适配，尺寸公差控制在±0.1mm范围内，既可以保证传感元件装入后无明显旷量，

　　又不会因为尺寸过盈导致装配时夹伤传感元件的塑料壳体。底板的安装面做了铣平处理，表面粗糙度达到Ra3.2，与安装框架的表面可以实现紧密贴合，避免安装时出现虚位，导致支架在机器人运动过程中产生微幅晃动，影响姿态数据的采集准确性。不同于通用的平板式安装座，这款支架的立臂高度经过核算，安装后传感元件的中心位置距离安装底板的高度为38mm，刚好可以避开底盘上的电机驱动器、功率线缆等电磁干扰源的高度区间，减少电磁干扰对加速度计、陀螺仪信号传输的影响，同时这个高度也不会让传感元件超出机器人的上层防护边界，避免竞赛过程中与其他机器人发生碰撞时直接损坏传感元件。在实际装配场景中，这款支架不需要额外的定制安装配件，使用常规的M3螺钉、防松螺母即可完成与机器人框架的固定，传感元件的固定可通过立臂顶端的卡槽配合少量的硅橡胶粘接实现，也可在卡槽侧面追加M2的紧定螺钉实现顶紧固定，装配方式灵活，可根据不同赛事的规则要求、不同团队的装配习惯选择对应的固定方式。支架的整体构型无复杂曲面结构，采用常规的铣削加工即可完成制作，也可通过3D打印使用PLA、ABS等材料快速打样验证，适配竞赛过程中快速迭代、快速调整的设计节奏，在样件验证阶段可快速打印测试安装位置、装配间隙，确认无误后再采用铝合金材料加工最终的竞赛使用版本，有效缩短结构设计迭代的周期。
