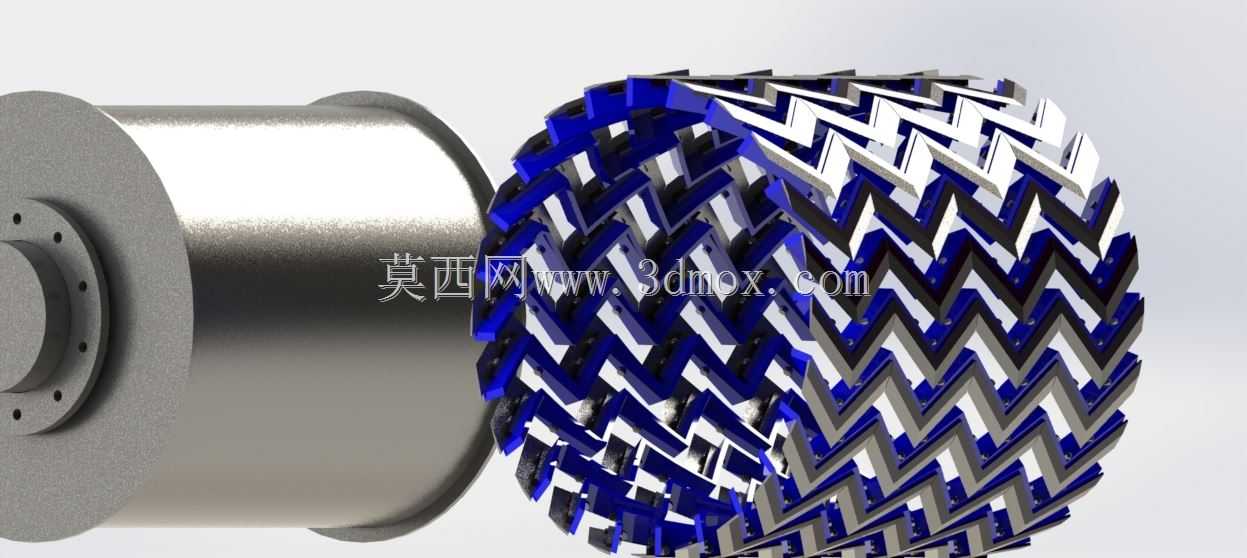

人字形交错啮合传动齿轮副结构

　　这套人字形交错啮合齿轮副，核心应用在对传动平稳性、轴向力抵消有高要求的重载传动场景，常见于大型冶金设备的主传动链路、船舶动力输出端、重型输送机的驱动单元，也可适配高转速精密传动设备的减速段，相比直齿圆柱齿轮，其人字齿的对称齿向结构能在啮合过程中自动抵消轴向分力，不需要额外加装推力轴承来平衡轴向载荷，能大幅简化支撑端的结构设计，降低轴承选型的载荷冗余要求。从结构设计逻辑来看，齿形采用左右对称的斜齿拼接成人字走向，齿向的螺旋角经过匹配计算，啮合重合度远高于同模数直齿轮，传动过程中每一对轮齿的进入啮合与退出啮合都是渐进式的，不会出现直齿传动的整齿冲击，能有效降低传动噪音，减少齿面的瞬时冲击载荷，提升重载工况下的齿面接触疲劳寿命。

　　齿轮副的安装端采用带法兰的轮毂结构，轮毂与传动轴的配合面预留了足够的轴向定位长度，法兰端的安装孔位可适配平键+螺栓锁紧的双重固定方式，避免大扭矩传递过程中出现轮毂与轴的相对滑移，轮毂外圆与齿圈的过渡段做了圆弧卸荷处理，能减少应力集中，避免长期交变载荷下过渡位置出现疲劳裂纹。齿部的啮合侧隙经过合理预留，既能补偿热胀冷缩带来的尺寸形变，也能在齿面形成稳定的润滑油膜，避免干磨导致的齿面拉伤，交错排列的齿槽结构在高速转动时能带动润滑油在啮合区形成循环流动，带走啮合产生的热量，降低齿面工作温度。实际选型适配时，需要注意安装边界的轴向尺寸预留，因为人字齿的齿宽相比同载荷等级的直齿轮更宽，支撑轴承的跨距需要匹配齿宽尺寸，保证轴系的刚性，

　　避免满载工况下出现轴系挠曲导致的齿面偏载；径向安装尺寸需要预留齿顶圆与箱体内部的安全间隙，避免转动过程中齿顶与箱体内壁发生剐蹭，同时要保证啮合区的润滑油路能对准齿面啮合位置，确保润滑充分。这套结构的设计核心是在有限的安装空间内，实现大扭矩、低冲击、无附加轴向力的动力传递，相比普通斜齿轮单方向螺旋角带来的轴向载荷问题，人字齿的对称结构把轴向力在齿轮内部自我平衡，能让支撑结构的受力更简单，尤其适合长周期连续运转的重载传动场景，能有效降低设备的维护频次，提升传动系统的整体可靠性。齿面的啮合接触区经过齿向修形优化，即使存在少量的安装对中误差，也能保证齿面载荷均匀分布，不会出现局部载荷过大导致的点蚀、断齿问题，轮毂的材质可根据载荷等级选用调质合金钢，齿面可根据耐磨要求做渗碳淬火处理，适配不同载荷等级的传动需求。
