JODDB4X4轻型战术装甲运兵车结构设计

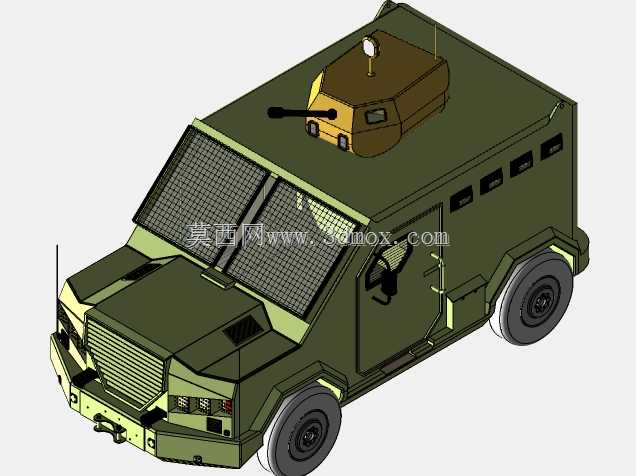

　　这款轮式装甲载具的建模工作，最初是针对非对称作战场景下的短途人员投送需求展开的，区别于重型履带式装甲车辆的全域突击定位，该车型核心使用场景集中在城市维稳、边境巡逻、要地防卫这类对道路通行能力、部署灵活性要求更高的任务环境，不需要承担正面装甲对抗的职能，因此整体设计在防护等级和机动性能之间做了明确的权重倾斜。从实际用途来看，该车型额定搭载乘员6-8人，除正副驾驶外，乘员舱沿两侧纵向布置独立座椅，可搭载全副武装的步兵班组完成500公里半径内的机动转场，车身侧面预留的射击孔可允许乘员在车内对外实施警戒射击，不需要人员暴露在车外，降低低强度冲突下的人员伤亡概率。

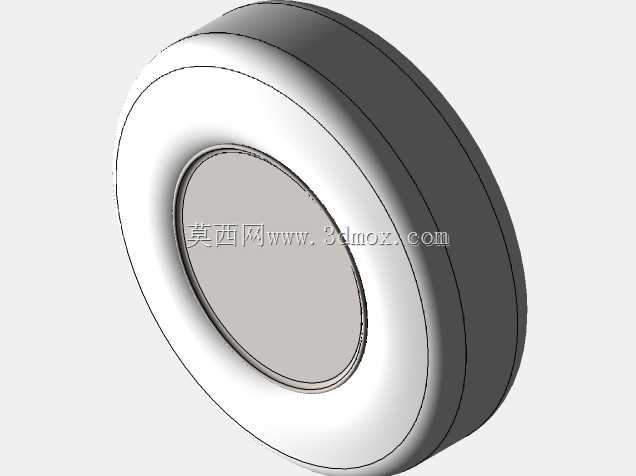

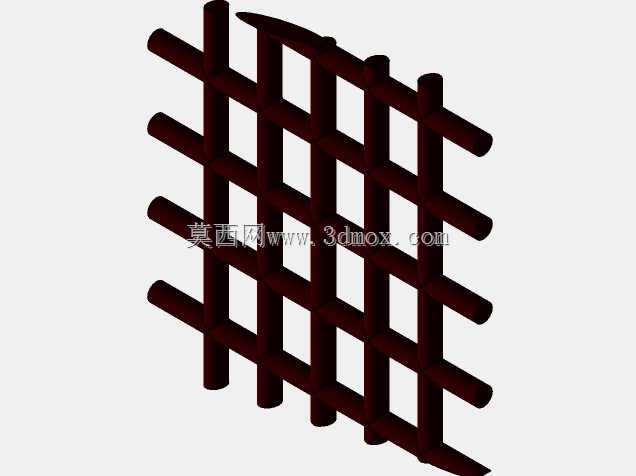

　　功能特性层面，整车采用非承载式车身结构，底盘离地间隙设定为320mm，接近角42度、离去角38度，能够跨越0.6m高度的垂直障碍，通过1.2m宽度的壕沟，搭配全地形越野轮胎与中央充放气系统，可在砂石路、泥泞路、戈壁滩等非铺装路面保持稳定通行能力，轮胎配备防弹内衬，即使被轻武器击穿仍能以50km/h的时速持续行驶50公里，脱离交火区域。车身防护采用模块化装甲设计，基础装甲可抵御7.62mm普通弹在100米距离的直射，关键部位如发动机舱、油箱、乘员舱底板额外加装了复合装甲层，可抵御手榴弹破片与5kgTNT当量地雷在车底爆炸的冲击，前挡风与侧窗均采用多层防弹玻璃结构，外侧预留了防护网安装接口，可根据任务需求加装金属格栅网，抵御燃烧瓶、石块等非制式武器的破坏。

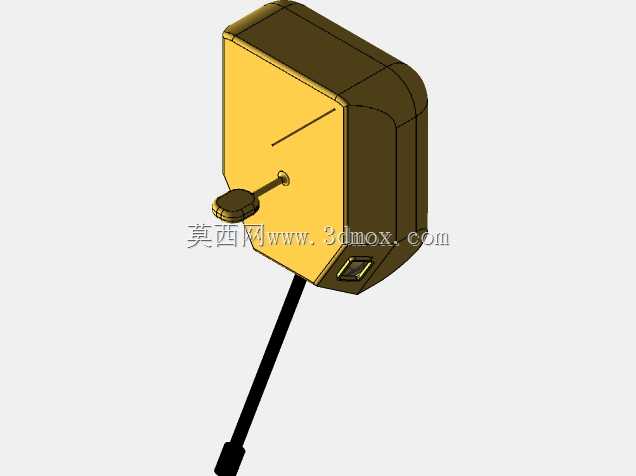

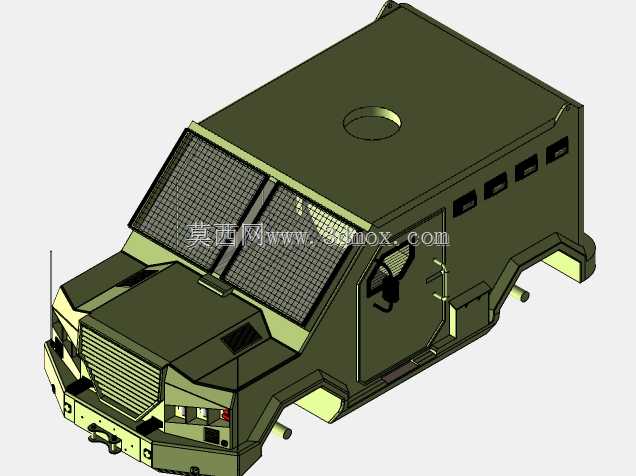

　　设计思路上，建模过程中优先保证了整车的可维护性与零部件通用性，动力系统选用成熟的直列六缸柴油发动机，最大功率220kW，匹配6速手动变速箱与带差速锁的四驱分动箱，所有动力总成部件均与民用同吨位越野车型通用，降低战时后勤补给的压力，不需要单独储备特殊配件。车身外形采用大倾角多面体设计，没有突出的外置零部件，一方面可以降低轻武器子弹的跳弹概率，另一方面也能减少行驶过程中的风阻，提升高速行驶的稳定性，车头部分的进气格栅采用百叶窗式可关闭结构，在遭遇燃烧弹攻击或者高寒环境下可主动关闭，保护发动机散热器不受损坏，同时缩短冷启动的热车时间。乘员舱内部没有多余的装饰结构，所有管线均沿车身内壁走线并加装防护套管，避免颠簸震动导致管线磨损，座椅采用防冲击设计，搭配四点式安全带，可在车辆遭遇爆炸冲击时降低乘员的脊柱损伤概率，车顶预留了通用武器站安装接口，可根据任务需求加装重机枪、榴弹发射器或者光电侦察设备，不需要对车身结构做额外改装。

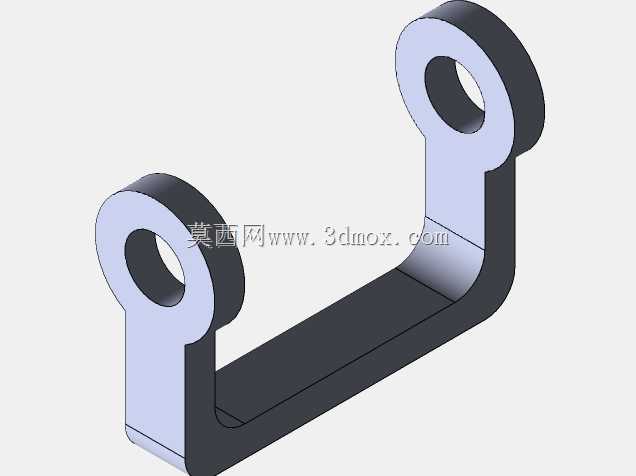

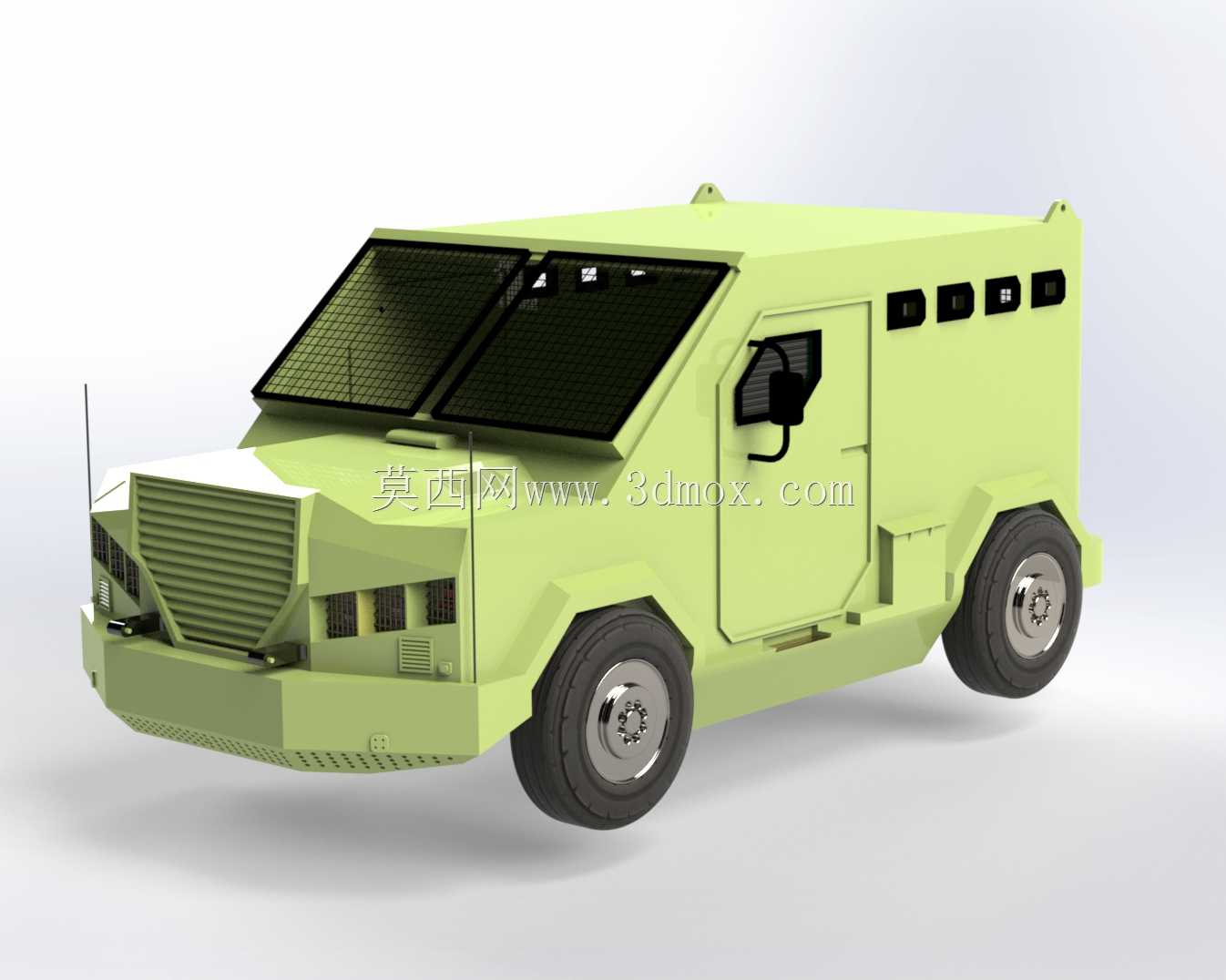

　　外形尺寸与安装边界方面，整车总长5.2m，总宽2.1m，总高2.3m，转弯半径控制在7.5m以内，能够在城市狭窄街道、山区盘山公路灵活转向，也可通过大部分民用公路的限宽限高设施，整车整备质量控制在7.2吨，全负载状态下总重不超过9吨，可由中型运输直升机直接吊运部署，也能通过铁路平板车、中型货运卡车完成长途运输，不需要特殊的重载运输载体。建模过程中对所有安装接口的公差配合做了严格校验，车门铰链采用外露式重型合页结构，开启角度可达180度，方便乘员快速上下车以及搬运装备，车门密封采用双层橡胶条结构，具备三防能力，可在核生化污染环境下关闭全车通风系统，依靠车载滤毒装置为舱内提供洁净空气，车身两侧的后视镜采用可折叠设计，在通过狭窄路段或者空运时可向内折叠，减少整车宽度尺寸，前保险杠采用高强度钢制结构，集成了拖车钩与绞盘安装位，可实现自救或者拖拽其他故障车辆。

　　从结构细节来看，建模时对车轮的悬挂行程做了运动仿真校验，前悬采用双叉臂独立悬挂，后悬采用整体桥钢板弹簧结构，在保证承载能力的同时，兼顾非铺装路面的行驶平顺性，减少乘员长时间乘坐的疲劳感，油箱采用防爆设计，容积为120L，布置在车身中部的装甲防护区域内，避免被地面火力击中后起火，排气系统采用高位设计，排气口布置在车身右侧上部，可提升车辆的涉水深度，无准备状态下涉水深度可达1.2m，加装涉水喉后可提升至1.8m，满足南方水网地区的使用需求。整车所有外露的电气接口均采用防水防尘设计，防护等级达到IP67，可在暴雨、沙尘环境下正常工作，不会出现电路短路的问题。
