太阳能平板集热装置结构设计

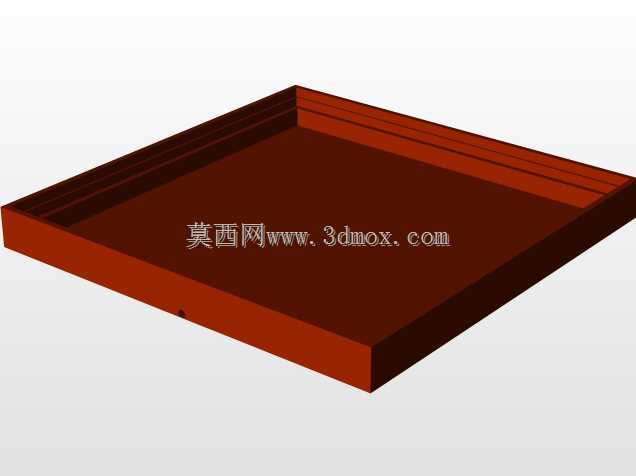

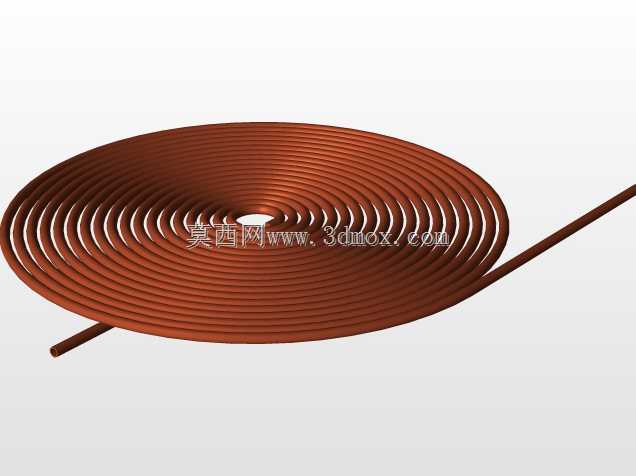

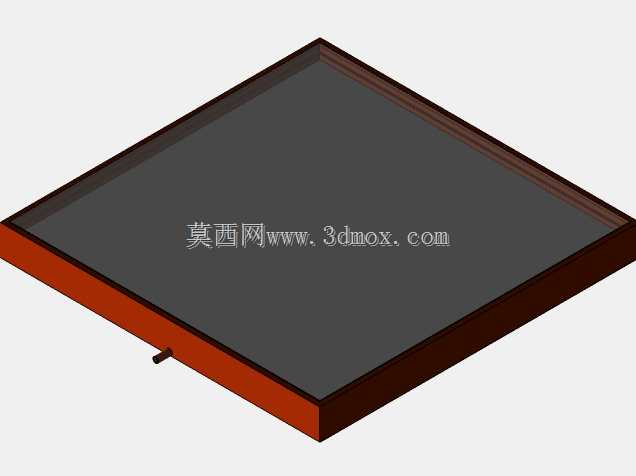

　　在民用建筑太阳能热水系统、工业低温预热供能场景中，平板型集热装置是光热转换环节的核心执行部件，区别于真空管式集热结构，平板式集热器的承压能力更强、与建筑屋面结合的适配性更好，尤其适合南方非极寒地区的集中供热水、建筑采暖辅助热源配置场景。这套结构的核心功能是将太阳辐射能转化为工质的热能，当换热工质在板芯流道内循环流动时，持续带走吸热层累积的热量，最终将升温后的工质输送至储热单元供末端使用。从结构组成来看，整套装置包含吸热铝板、盘绕式铜质流道、透明盖板、保温层与外框几个核心部分，其中吸热铝板表面涂覆选择性吸收涂层，能够在保证高太阳辐射吸收率的同时，降低自身长波辐射的热损，盘绕铜环流道采用等间距排布设计，

　　与铝板之间通过层压工艺实现紧密贴合，尽可能减少接触热阻，保证铝板吸收的热量能够快速传递给流道内的工质。设计阶段首先要考虑的是安装边界的适配性，常规屋面安装场景下，平板集热器的外形长宽比控制在2:1左右，厚度控制在80mm到100mm区间，既能够保证单块集热板的有效采光面积满足系统热负荷要求，也能适配多数屋面的檩条排布间距，安装时只需通过配套的固定支架将外框与屋面承重结构连接，预留5mm左右的膨胀间隙，避免温度变化产生的热应力拉扯损坏密封结构。流道的盘绕路径设计经过流阻优化，采用下进上出的排布方式，工质从集热器下端接口进入流道后，沿着盘绕路径逐步升温，最终从上端接口流出，这种排布方式能够保证流道内不会积存空气，

　　避免气堵问题影响循环效率，同时铜质流道的壁厚控制在0.6mm到0.8mm之间，既能够承受0.6MPa的系统工作压力，也不会因为壁厚过大增加不必要的材料成本与热传导阻力。透明盖板采用低铁超白压花玻璃，透光率能够达到90%以上，表面的压花结构可以减少太阳辐射的镜面反射，同时玻璃与外框之间采用三元乙丙胶条密封，能够阻挡雨水、灰尘进入集热器内部，避免保温层受潮失效，也能减少对流造成的热量损失。背部与侧边的保温层采用玻璃棉材质，厚度不低于40mm，能够阻断吸热板向背部环境的散热路径，将集热器的热损系数控制在合理区间。在实际工程选型中，这类平板集热器可以根据系统热负荷需求进行多块串并联组合，单块集热器的接口采用标准DN20铜接头，

　　能够直接与系统管路对接，串接时需要注意同程管路设计，保证每块集热器的工质流量均匀，避免出现局部过热的问题。与建筑结合安装时，既可以采用屋面架空安装的方式，也可以直接嵌入屋面结构作为建筑围护结构的一部分，实现太阳能利用与建筑外观的一体化融合，这种场景下对外框的防腐性能有更高要求，通常采用铝合金阳极氧化外框，能够适应户外长期的风吹日晒环境，使用寿命可以达到25年以上。结构建模过程中需要重点关注各部件的装配公差，流道与铝板的贴合面不能出现间隙，玻璃与外框的密封胶条压缩量控制在30%左右，既保证密封效果，也不会因为压缩量过大导致玻璃受应力破碎，背部保温层与吸热板之间要紧密贴合，不能出现空腔，否则会增加内部对流热损，降低集热效率。在不同安装倾角的场景下，集热器的流道排布依然能够保证正常的工质循环，不会因为倾角变化出现排液不净的问题，冬季系统排空时，流道内的工质可以顺着盘绕路径完全流出，避免低温冻裂流道。
