多列排布管式流体换热组件结构设计

　　这套多列排布的管式流体换热组件，主要面向化工制程、暖通空调、工业余热回收等场景的流体热量交换需求，在需要实现两种介质间可控热量传递、且对安装空间的纵向排布有明确限制的工位上适配性较强。从实际使用逻辑来看，组件的核心作用是通过管壁的热传导，让流经管程与壳程的两种流体完成热量置换，既可以用于工艺流体的降温冷凝，也能实现低温介质的预热升温，在中小型换热站、生产线配套温控单元、商用中央空调的换热段都能见到同结构产品的应用。

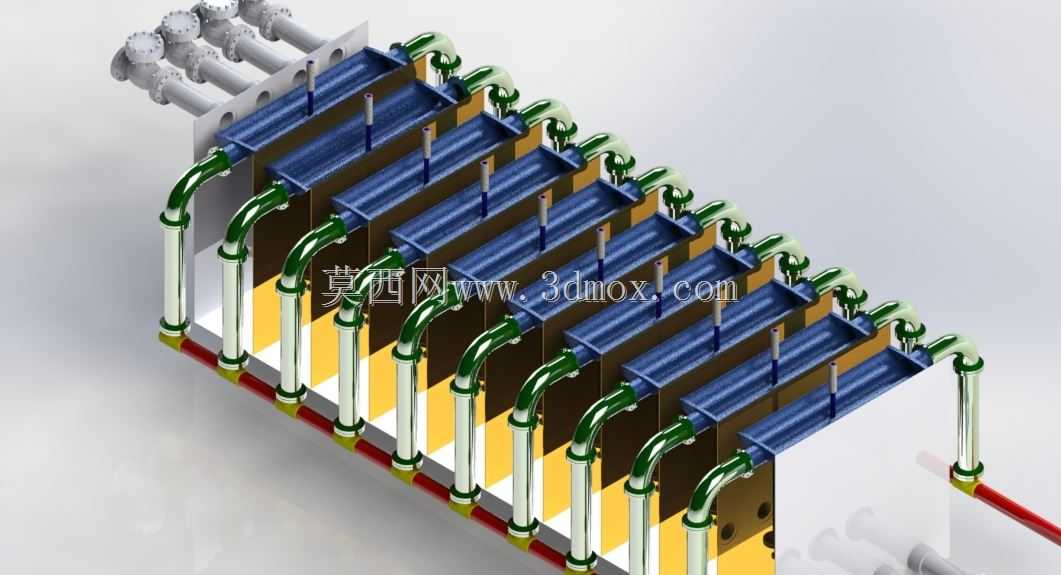

　　从结构设计思路上，整套组件采用了模块化多列并行的排布逻辑，每一列换热单元都配置了独立的弯管导流结构，端部通过统一的汇流管组实现介质的均匀分配，这种设计首先解决了传统单管束换热器单根管路故障就需要整机停机检修的问题，单根换热管出现结垢、泄漏时，可以单独对对应列的管路进行封堵或更换，不需要整体拆解设备，大幅降低了运维阶段的工作量。弯管部分采用了大曲率半径的圆弧过渡设计，避免流体在转向位置出现流速骤降、杂质沉积的问题，同时也能减少流体转向带来的局部阻力损失，降低配套输送泵的扬程损耗。

　　管路连接端采用了标准法兰接口设计，和现场工艺管路对接时不需要额外制作过渡接头，安装阶段可以直接通过螺栓完成紧固密封，适配行业内通用的管路安装标准。从安装边界来看，整套组件采用矩形阵列式排布，整体宽度方向的尺寸可以根据换热需求灵活增减列数，不需要改动核心的管路连接结构，纵向高度方向预留了足够的管路检修空间，底部的支撑框架设置了统一的安装固定孔位，可以直接固定在预制的设备基座上，不需要额外焊接支撑结构。

　　在功能特性层面，每一列换热单元的管程都设置了独立的流量分配通道，汇流腔内部做了导流斜面处理，能够保证进入每根换热管的介质流量偏差控制在工程允许范围内，避免出现部分管路流量过低导致换热效率不均、局部结垢加速的问题。管路与端部安装板的连接采用了胀接加密封焊的双重固定方式，既能够承受管路热胀冷缩带来的微小位移，也能避免两种介质出现串流的问题，适配不同压力等级的工况需求。组件端部的阀门组可以实现单路介质的通断控制，在设备调试阶段可以逐路排查管路的流通状态，也能在部分负荷工况下关闭部分列的管路，调整整体换热功率，匹配实际生产的负荷变化，避免出现换热能力过剩导致的能源浪费。

　　从结构细节来看，换热管外壁和支撑框架之间设置了缓冲定位件，能够吸收设备运行过程中管路热胀冷缩产生的形变应力，避免管路和安装板的连接位置因为长期应力集中出现焊缝开裂的问题。弯管位置的外壁做了加厚处理，因为流体转向位置对管壁的冲刷强度远高于直管段，加厚设计可以提升该位置的耐冲刷寿命，延长整套组件的整体使用周期。整套结构的排布充分考虑了现场安装的操作空间，每两列换热管之间预留了足够的间隙，既可以保证壳程流体的流通截面积足够，降低壳程的流动阻力，也能在检修时给操作人员留出操作空间，不需要完全拆解相邻列的结构就能完成单根管路的更换作业。
