辊轴支撑座装配结构设计

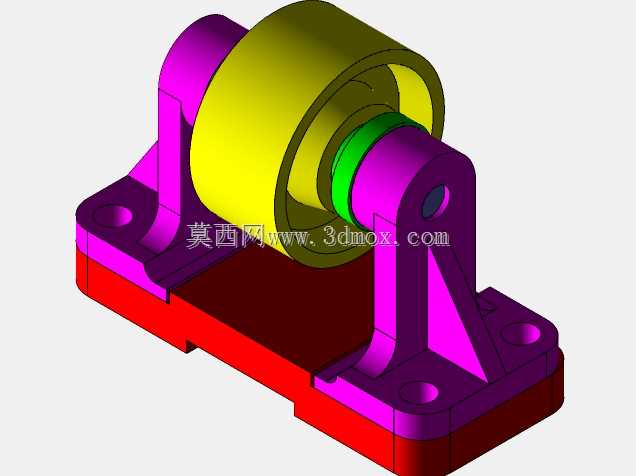

　　这套辊轴支撑装配结构，常见于中小型输送线、物料导送工位以及轻型传动单元的从动端支撑场景，核心作用是为回转辊筒提供稳定的径向与轴向定位，同时承担工作过程中传递来的径向载荷与少量轴向窜动力，避免辊筒运转过程中出现偏摆、移位的问题。从实际应用场景来看，这类支撑结构多适配直径100-150mm区间的轻型输送辊，单座额定承载通常在50-200kg区间，可满足日化包装线、小件仓储分拣线、小型木工机械进料工位的支撑需求，相比一体式铸焊支座，装配式结构的后期维护更换成本更低，辊筒磨损后仅需拆卸端盖即可完成辊体更换，无需整体拆卸底座。

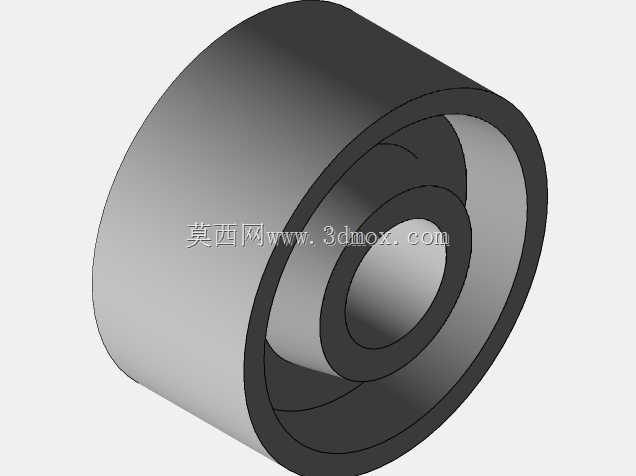

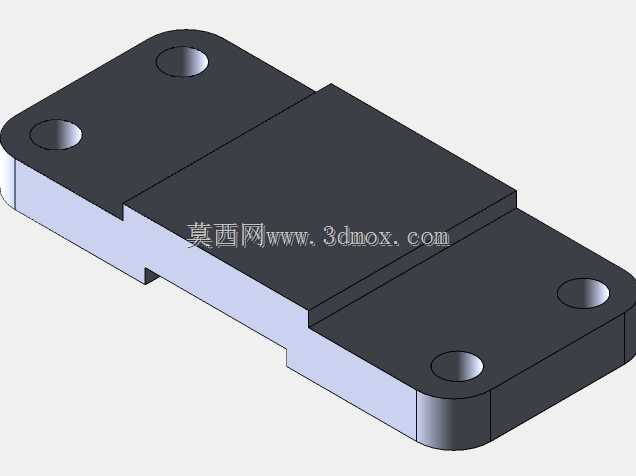

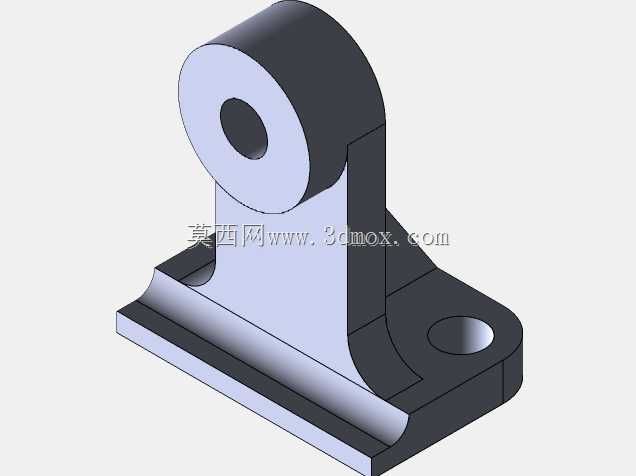

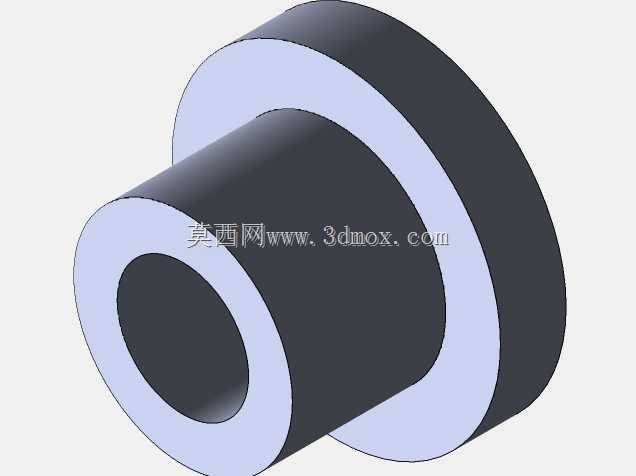

　　从功能特性上看，两侧立式支撑臂采用对称式设计，底座开设四个沉头安装孔，可直接通过螺栓固定在设备机架的安装平面上，安装孔的孔距设计预留了±2mm的装配调整余量，能抵消机架焊接加工带来的少量位置误差，降低现场安装的对位难度。支撑臂与底座之间设置了三角形加强筋结构，筋板厚度与支撑臂壁厚保持1:1.2的比例，可有效抵消辊筒加载后支撑臂向外张开的形变趋势，避免长期载荷下出现臂体开裂、轴孔失圆的问题。中间的辊筒采用空心筒体结构，在保证辊面刚度的前提下降低了整体自重，减少回转过程中的转动惯量，启停阶段的冲击载荷更小；辊筒与支撑轴之间设置了衬套结构，可根据使用场景更换铜套或者滚动轴承，适配不同转速的工况需求，低速重载场景下更换锡青铜铜套可提升抗冲击能力，中高速场景下换装深沟球轴承则能降低回转阻力，减少运转噪音。

　　设计思路上优先考虑了装配工艺性与维护便捷性，所有零件均采用规则几何结构，无复杂曲面特征，支撑臂、底座、辊筒均可通过常规的铣削、车削工艺完成加工，无需特殊工装夹具，适合小批量机加工生产。轴孔与支撑轴的配合选用H7/h6间隙配合，既保证装配时的顺畅度，又能控制径向间隙在0.02-0.05mm区间，避免间隙过大导致的辊筒跳动。轴向定位依靠轴端的台阶与端盖压紧实现，端盖通过内六角螺钉固定在支撑臂外侧，拆卸时仅需拧下四颗螺钉即可抽出支撑轴，完成辊筒或者衬套的更换，整个维护过程无需拆卸底座与机架的连接螺栓，大幅缩短停机维护时间。

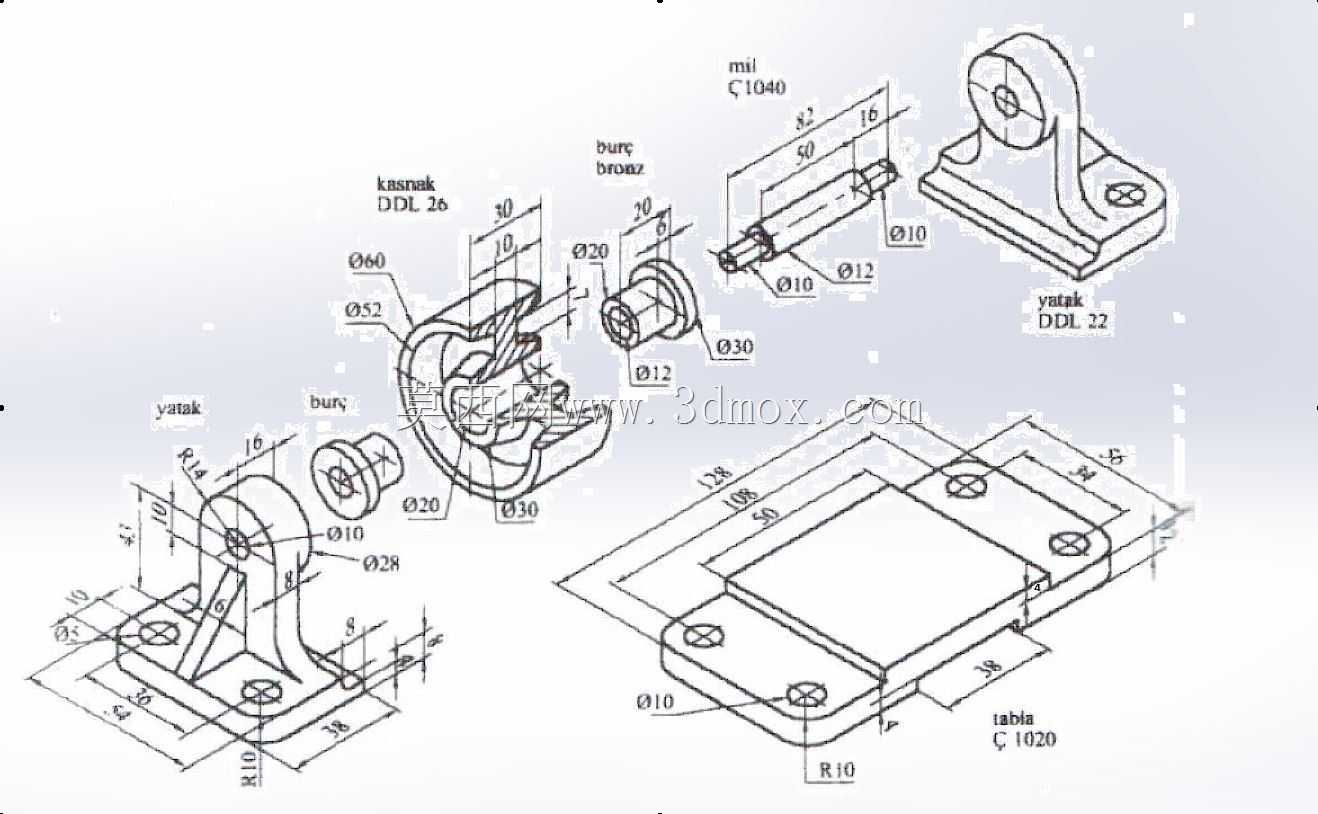

　　外形尺寸与安装边界方面，整套结构的总长度控制在220mm左右，总宽度为120mm，支撑臂顶面距离底座安装面的高度为160mm，底座的厚度为15mm，安装孔直径适配M10的内六角螺栓，孔中心距长度方向为180mm、宽度方向为80mm，安装时需要在机架上预留至少240mm×140mm的平面安装空间，辊筒中心距离安装面的高度为110mm，对接输送线时可根据这个高度尺寸调整机架的整体高度，保证输送面的水平度。支撑臂外侧的轴孔端预留了端盖安装的沉台，沉台深度为5mm，端盖安装后不会突出臂体外表面，避免与周边的设备构件发生干涉。另外，底座的底面设计了0.5mm的平面度公差要求，安装时可通过薄铜皮调整底座水平，保证两侧轴孔的同轴度误差控制在0.03mm以内，避免支撑轴装配后出现别劲、卡滞的问题，影响辊筒的正常回转。在实际选型适配时，可根据输送物料的单重、线速度要求调整辊筒的壁厚以及衬套类型，无需改动底座与支撑臂的主体结构，具备一定的通用适配能力。
