绿色管状带安装座机械结构设计

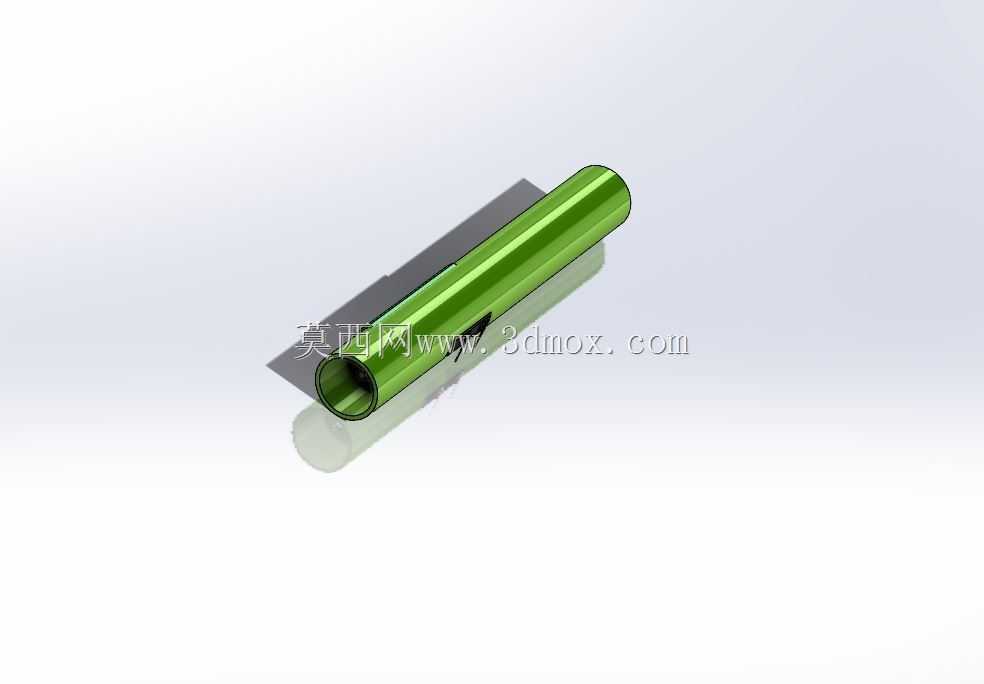

　　设计时首先要确定安装面的平面度要求，基座和设备安装面贴合的区域不能有凸起的分型线或者加工残留，否则锁紧固定螺丝后会产生额外的装配应力，长期受振动影响容易出现基座开裂的问题。基座上的固定孔位要提前核算安装边界，孔中心到管体外壁的距离要留出扳手的操作空间，不能出现螺丝拧到一半被管体挡住的情况，很多新手建模时只考虑孔位的对齐，忽略了紧固件的操作空间，最后现场装配只能打磨管体或者更换紧固件，反而增加了额外的工作量。管体本身的壁厚选择也不是随意确定的，要根据穿装管路的重量、工作环境的振动频率来核算，如果是用于气动管路的支撑，壁厚1.5到2毫米就足够满足强度需求，如果是用于输送有一定压力的流体管路，壁厚要提升到2.5毫米以上，在流体输送、气动系统布局以及小型工装的导向支撑场景里，这类带安装基座的管状构件是非常常见的功能部件，很多刚入行的结构设计师容易忽略这类零件的细节设计，往往只画出大致外形就投入装配，最后现场安装时才发现干涉、固定不稳或者管路穿装困难的问题。从实际工程应用来看，这类构件首先要满足的是管路的导向与支撑需求，绿色的管体部分作为穿装通道，内部需要保证足够的通径余量，不能只按照适配管路的公称直径直接做等径内腔，要考虑到管路外层的防护层、安装时的对位偏差，通常内腔直径要比穿装的管路外径大0.5到1毫米，既不会因为间隙过大导致管路晃动，也不会因为间隙过小造成穿装阻力过大甚至刮伤管路外壁。管体侧面的安装基座是整个构件的受力核心，

　　同时管体和基座的连接位置要做圆角过渡，不能直接直角相接，直角位置是应力集中的高发区，设备长期运行产生的振动很容易在直角位置萌生疲劳裂纹，最终导致构件断裂失效。从设计思路上来说，这类构件不需要做过多的复杂曲面，优先保证加工工艺性，管体采用常规的圆管型材加工即可，基座部分可以采用板材铣削或者型材切割后和管体焊接固定，焊接后要对焊接位置做打磨处理，保证外观平整的同时消除焊接残留的应力。外形尺寸方面，管体的长度要根据实际的支撑跨距确定，不能过长也不能过短，过长会导致管体自身刚性不足，穿装管路后出现中部下垂的问题，过短则无法起到有效的导向支撑作用，通常支撑跨距不超过管体外径的15倍是比较合理的范围。安装基座的尺寸要和固定螺丝的规格匹配，

　　比如采用M4的固定螺丝，基座的单边宽度要比螺丝孔直径大8毫米以上，保证锁紧时基座有足够的承压面积，不会因为压强过大压坏安装面的涂层或者基座自身。另外管体端部要做倒角处理，内孔和外圆都要做1×45度的倒角，外圆倒角是为了避免安装时划伤操作人员，内孔倒角是为了穿装管路时起到导向作用，不会因为管口的锐边刮伤管路的密封层或者防护套。在实际的设备装配场景里，这类构件经常用在自动化生产线的气路布局、小型实验设备的管路固定、工装夹具的导向套安装位置，不同场景下的细节要求也有区别，比如用于食品加工设备的话，管体和基座的表面要做无死角处理，不能有容易积尘的凹槽，表面粗糙度要达到Ra1.6以下，方便日常清洁消毒；如果是用于户外设备的话，

　　表面要做抗氧化处理，绿色的表层涂层不能只是装饰作用，要具备耐盐雾、耐紫外线老化的性能，避免长期户外使用出现涂层脱落、构件锈蚀的问题。建模的时候要注意装配基准的统一，把基座的安装面作为整个零件的基准面，管体的中心轴线要和安装面保持平行，平行度公差要控制在0.1毫米以内，否则穿装管路后会出现管路歪斜，和其他相邻部件产生干涉。很多设计师在做这类零件的时候容易忽略重量控制，其实这类支撑构件在满足强度要求的前提下可以适当做轻量化处理，比如在基座非接触的位置做减重槽，管体在不影响刚性的位置做局部减薄，但是减重的位置不能选在应力集中的连接区域，否则反而会降低构件的整体使用寿命。另外还要考虑和相邻部件的安装间隙，管体安装完成后，外壁和周围的运动部件之间要留出至少3毫米的安全间隙，避免设备运行时运动部件和管体产生摩擦，磨损管路或者损坏运动部件。
