小型桌面式双轴绘图执行机构设计

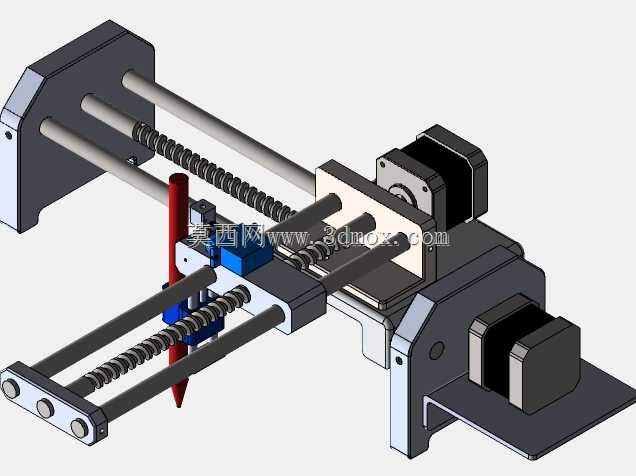

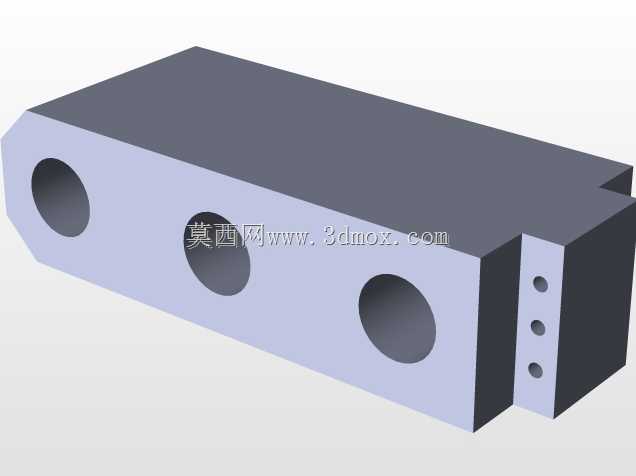

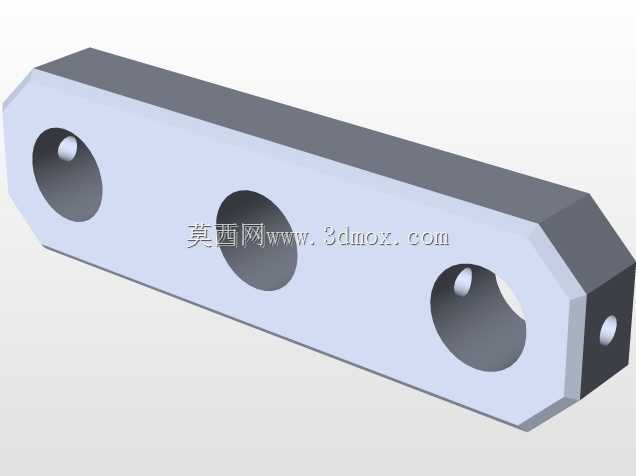

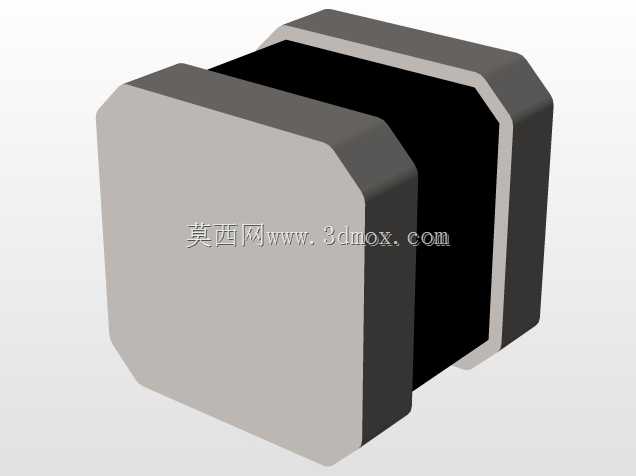

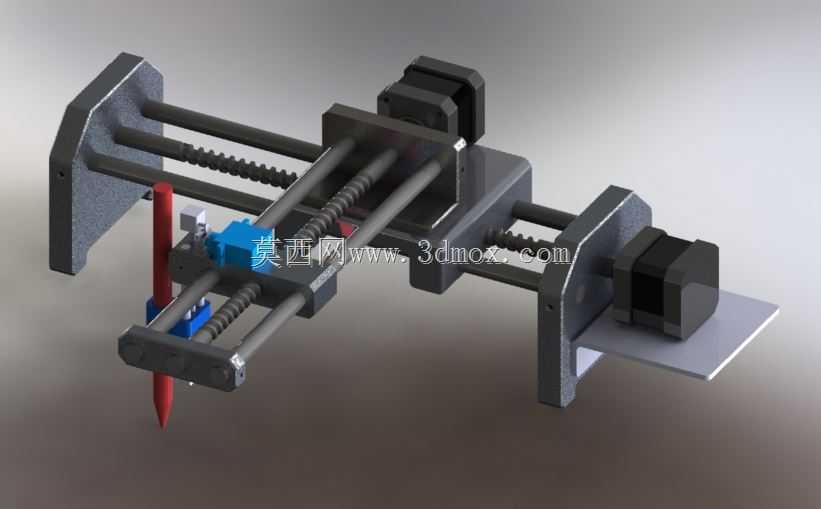

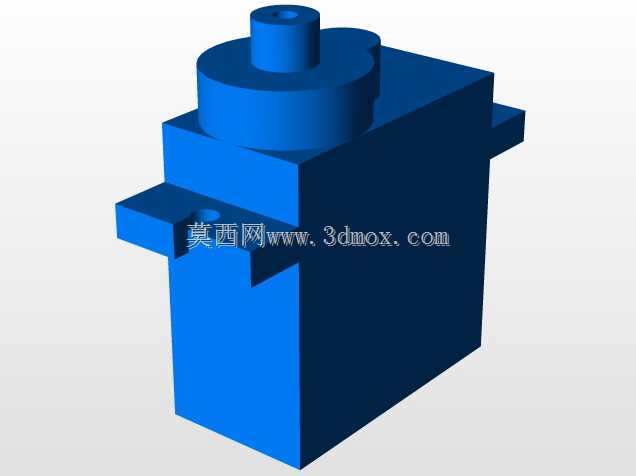

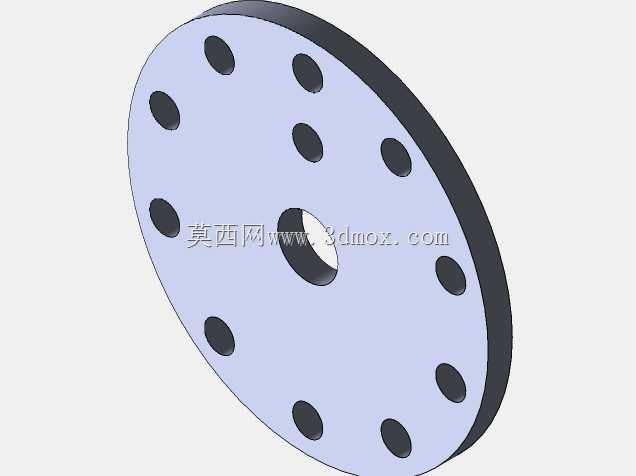

　　这套笔式绘图执行机构的设计，最初是面向教学演示、小型文创加工场景开发的轻量化运动装置，区别于工业级大幅面绘图设备，它的核心定位是小尺寸平面内的轨迹绘制作业，可覆盖A5幅面以内的纸张、薄塑料片、软金属箔等介质的线条绘制需求，在职业院校机械原理教学、学生科创项目原型验证、小型文创工作室定制图案绘制场景中，能够替代人工完成重复度高、轨迹精度要求一致的划线、绘图作业。从结构布局来看，整套机构采用双轴直角坐标传动架构，X轴方向布置两根平行光轴作为直线导向支撑，搭配单根滚珠丝杠作为传动部件，丝杠两端通过带座轴承固定在两侧立式安装支架上，驱动端搭载步进电机提供旋转动力，将电机的回转运动转化为滑台的直线往复运动；Y轴传动组件整体搭载在X轴滑台上，

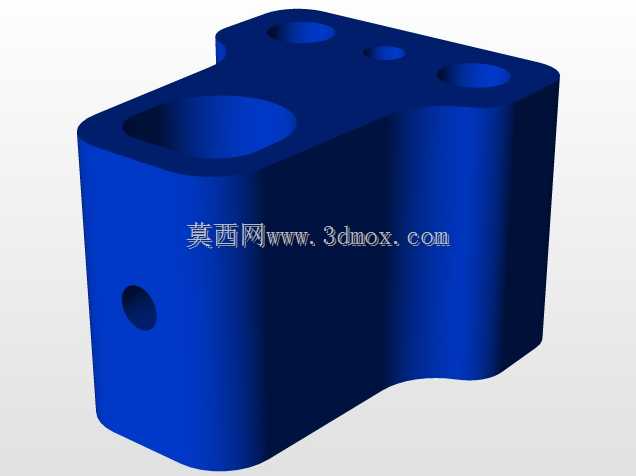

　　同样采用光轴导向加丝杠传动的组合形式，末端搭载笔式执行夹具，夹具采用弹簧顶紧结构，可适配不同直径的绘图笔、划线针，通过弹簧的预紧力保证笔尖与作业介质表面的接触压力稳定，避免绘制过程中出现断墨、划痕深浅不一的问题。设计过程中优先考虑了桌面安装的边界限制，整套机构的横向安装尺寸控制在300mm以内，纵向安装尺寸控制在200mm以内，垂直方向高度不超过150mm，底部两侧的立式支架预留了标准安装孔位，可直接通过螺栓固定在木质桌面、铝型材工作台或者亚克力机架上，不需要额外制作复杂的安装转接件，降低了整机集成的门槛。传动部件的选型上没有盲目追求过高的精度等级，考虑到目标场景的使用需求，光轴采用普通镀铬硬轴搭配直线轴承，摩擦阻力小且采购成本低，

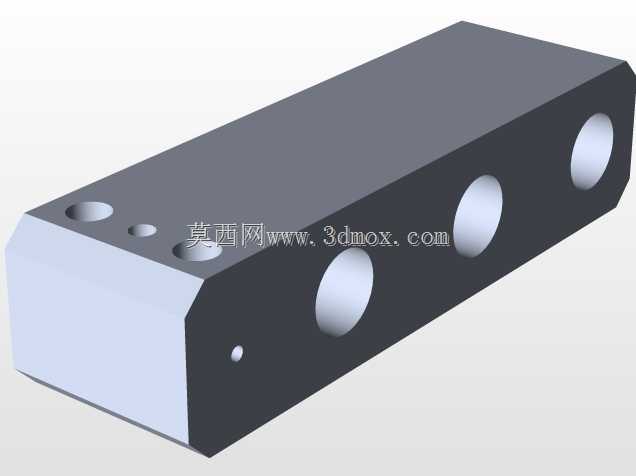

　　丝杠选用导程5mm的冷轧滚珠丝杠，重复定位精度可控制在0.1mm以内，完全满足绘图作业的线条精度要求，同时兼顾了运动速度与传动效率，绘制直线段时的最高运动速度可达100mm/s，曲线段可根据轨迹曲率自动调整运动速度，避免出现过冲导致的轨迹偏移。笔夹组件的设计做了快换考量，松开侧面的紧定螺钉即可快速更换不同类型的绘制工具，无论是普通的水性记号笔、铅笔，还是硬质合金划线针，都可以通过调整笔夹的夹持范围完成固定，弹簧预紧行程设置为10mm，可适应厚度在0.2mm到5mm之间的不同作业介质，不需要每次更换介质都重新调整笔的安装高度。两侧的安装支架采用一体式折弯结构，既作为丝杠、光轴的固定支撑，同时也承担了整机的安装脚功能，

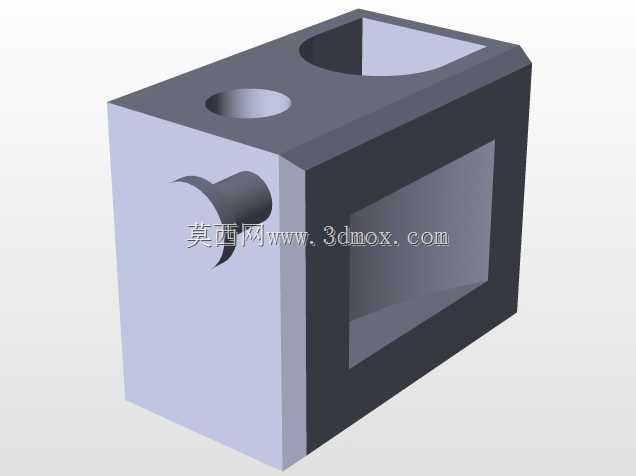

　　支架底部做了倒角处理，避免安装时刮伤工作台面，电机安装位与支架采用一体化设计，保证电机输出轴与丝杠的同轴度，减少传动过程中的抖动与异响。在实际使用场景中，这套机构可搭配开源运动控制板使用，通过G代码指令控制双轴的联动轨迹，既可以绘制预设的矢量图案，也可以通过手写输入设备实时采集笔迹完成同步绘制，在教学场景中，学生可以通过拆解、组装这套机构，直观理解直角坐标机器人的传动原理、丝杠导向的配合方式、步进电机的运动控制逻辑，相比纯理论教学具备更强的实操性；在小型文创加工场景中，它可以完成明信片、书签、小型金属铭牌的个性化图案绘制，相比大型雕刻设备体积更小、噪音更低，放在桌面使用不会占用过多的操作空间。设计时也充分考虑了维护的便捷性，所有传动部件都采用标准件，光轴、直线轴承、丝杠、螺母座都可以直接从市面采购同规格备件，不需要定制特殊零件，日常维护只需要定期在光轴和丝杠表面涂抹少量润滑脂，即可保证运动的顺畅性，降低长期使用的磨损。整套机构没有设计复杂的外壳防护结构，所有传动部件都外露布置，一方面是为了降低整机重量，整套机构的总重量控制在3kg以内，单人即可轻松搬运挪动，另一方面也方便使用者观察传动部件的运行状态，出现卡滞、异响等问题时可以快速定位故障点，及时进行调整维修。滑台部分采用镂空式结构设计，在保证结构强度的前提下尽可能减轻运动部件的重量，降低电机的负载惯量，提升运动过程中的响应速度，避免因为滑台过重导致的启停抖动，保证绘制线条的平滑度。
